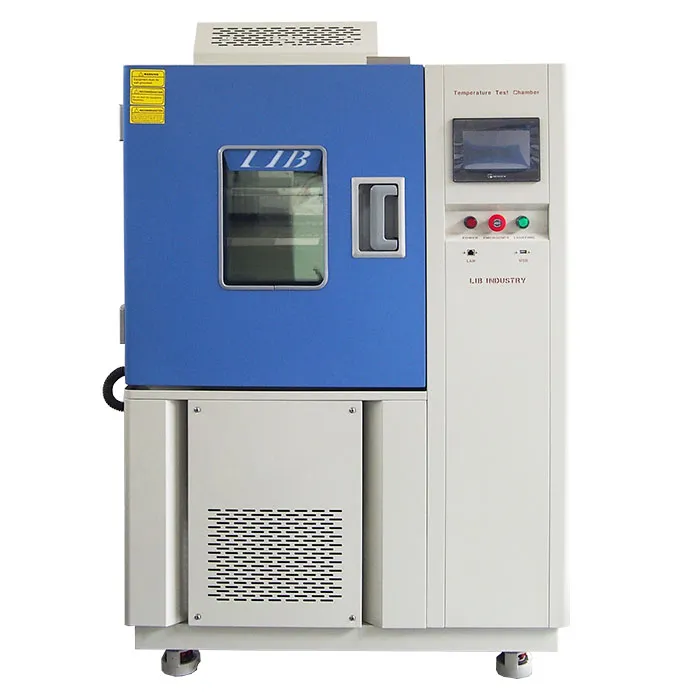

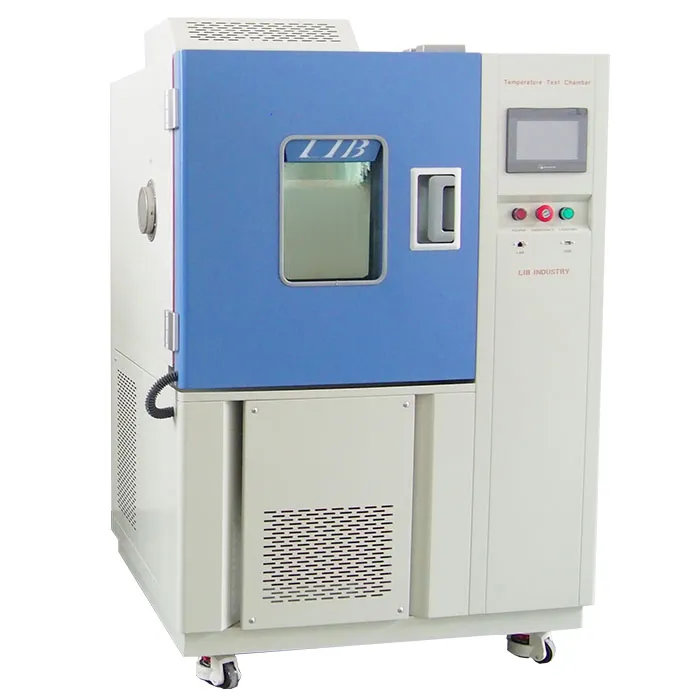

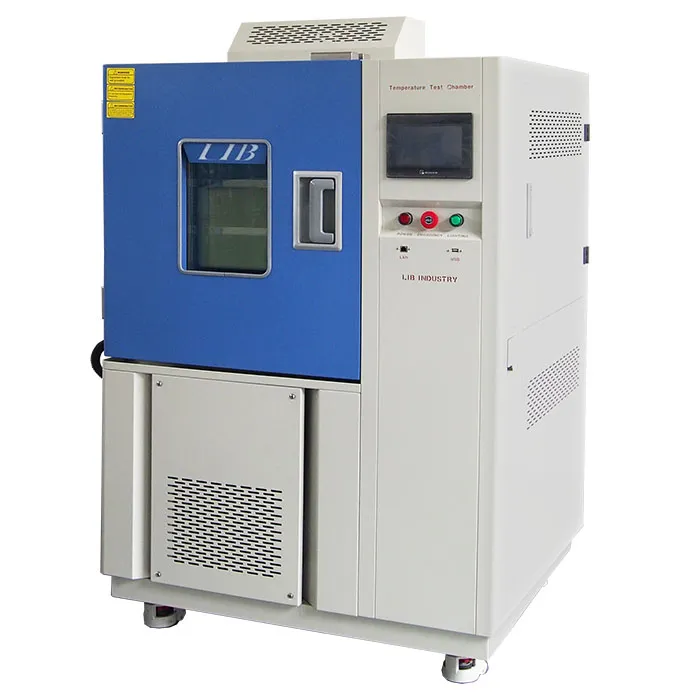

Chambre de cyclage thermique JESD22-A104

Chambre de cyclage thermique JESD22-A104 pour les tests de fiabilité des semiconducteurs

Les chambres de cyclage thermique JESD22-A104 de LIB Industry sont conçues pour les tests de fiabilité des dispositifs semiconducteurs, des composants électroniques, des assemblages de circuits imprimés et de l'électronique automobile. Les chambres de cyclage thermique simulent des contraintes thermiques répétées pour révéler la fatigue des joints de soudure, les fissures des boîtiers, le délaminage et d'autres modes de défaillance avant que les produits n'entrent sur le marché.

✔ 100 % conforme aux conditions A–M de la norme JESD22-A104
✔ Vitesses de rampe de température jusqu'à 10 °C/min–15 °C/min
✔ Fluctuation de température ≤ ±0.5 °C
✔ Uniformité de température ≤ ±2.0 °C
✔ Plage de température de -70 °C à +150 °C

Prenant en charge les exigences des tests JESD22-A104, AEC-Q100 et IEC 60068-2-14, les chambres LIB offrent un cyclage thermique précis et reproductible pour la qualification et la validation de la fiabilité des semiconducteurs.


Modèles standards : TR5-100, TR5-225, TR5-500, TR5-800, TR5-1000 et d'autres modèles personnalisés.

Conditions d'essai JESD22-A104 entièrement prises en charge

Les chambres de cyclage en température de LIB Industry sont conçues pour prendre en charge intégralement les profils de température spécifiés dans JESD22-A104, permettant aux utilisateurs de passer facilement d'une condition d'essai à l'autre en fonction des exigences du produit. Elles prennent en charge les conditions A à M de JESD22-A104.

Condition

Basse température

Haute température

Applications types

A

-55°C (+0/-10°C)

+85°C (+10/-0°C)

Électronique grand public, circuits intégrés de qualité commerciale

B

-55°C (+0/-10°C)

+125°C (+10/-0°C)

Composants industriels, électronique automobile générale

C

-65°C (+0/-10°C)

+150°C (+10/-0°C)

Aérospatiale, militaire, dispositifs semi-conducteurs de haute fiabilité

G

-40°C (+0/-10°C)

+125°C (+10/-0°C)

Électronique automobile (AEC-Q100 / AEC-Q200)

H

-55°C (+0/-10°C)

+175°C (+10/-0°C)

Semi-conducteurs de puissance haute température et dispositifs électroniques avancés

La chambre de cyclage en température prend en charge des profils de cyclage programmables avec des vitesses de rampe, des temps de palier et un nombre de cycles personnalisables. Les paramètres d'essai peuvent être configurés pour répondre aux exigences JESD22-A104 en fonction de la masse de l'échantillon, de la charge thermique et des objectifs de qualification.


Pourquoi choisir LIB Industry pour les essais JESD22-A104 ?

Large plage de température

Plages de température disponibles :

  • -20°C à +150°C

  • -40°C à +150°C

  • -70°C à +150°C Adaptées à toutes les conditions d'essai JESD22-A104.

Contrôle précis de la température

  • Fluctuation de température : ±0,5 °C

  • Écart de température : ±2,0 °C

  • Distribution uniforme du flux d'air Garantit que chaque échantillon subit la même contrainte thermique pendant toute la durée des essais de longue durée.

Fonctionnement continu fiable

Les programmes de qualification des semi-conducteurs exigent souvent des essais pendant plusieurs semaines.

Les chambres LIB offrent :

  • Espace de travail en acier inoxydable SUS304

  • Système de réfrigération industriel

  • Ventilateur de circulation à longue durée de vie

  • Capacité de fonctionnement continu Conçue pour des essais de fiabilité prolongés sans interruption.

Profils thermiques programmables

Le contrôleur à écran tactile permet aux utilisateurs de créer des profils de cyclage thermique personnalisés, notamment :

  • Contrôle de la vitesse de rampe

  • Contrôle du temps de palier

  • Comptage des cycles

  • Fonctionnement automatique

  • Enregistrement des données

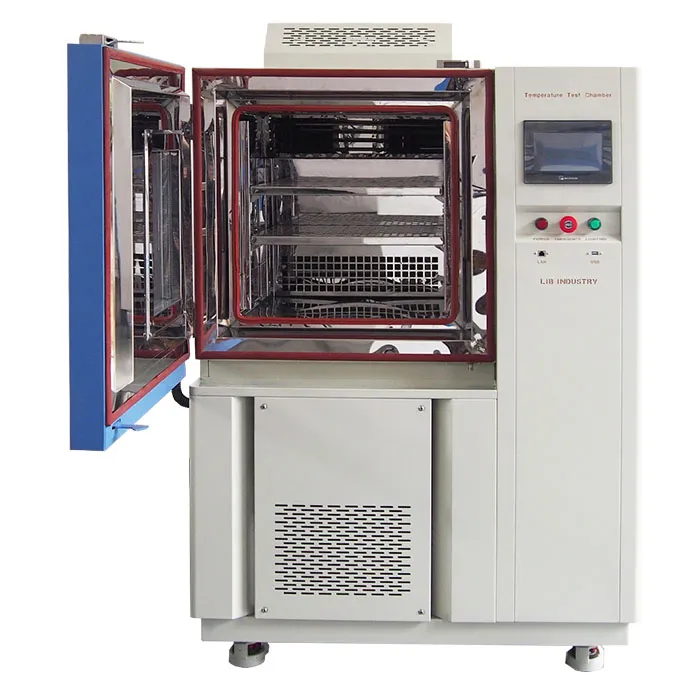

Chambre d'essai en acier inoxydable


Système de réfrigération efficace


Port d'accès de câble étanche


Système de circulation d'air uniforme


Spécifications de la chambre de cyclage en température JESD22-A104

Modèle

TR5-100

TR5-225

TR5-500

TR5-800

TR5-1000

Dimension interne (mm)

400*500*500

500*600*750

700*800*900

800*1000*1000

1000*1000*1000

Dimension hors tout (mm)

900*1050*1620

1000*1140*1870

1200*1340*2020

1300*1540*2120

1500*1540*2140

Volume intérieur

100L

225L

500L

800L

1000L

Charge thermique

1000W



Plage de température

A : -20℃ ~ +150 ℃

B : -40℃ ~ +150 ℃

C: -70℃ ~ +150 ℃

Fluctuation de température

± 0,5 ℃

Écart de température

± 2,0 ℃

Vitesse de refroidissement

10 °C/min (15 °C/min)

Vitesse de chauffage

10 °C/min (15 °C/min)

Contrôleur

Contrôleur programmable à écran tactile LCD couleur, interface multilingue, Ethernet, USB

Système de refroidissement

Système de réfrigération à compression mécanique

Matériau extérieur

Tôle d'acier avec revêtement protecteur

Matériau intérieur

Acier inoxydable SUS304

Alimentation électrique

380V

Niveau sonore maximal

65 dBA


Applications de cyclage en température JESD22-A104

Les essais de cyclage en température JESD22-A104 sont largement utilisés dans les secteurs des semi-conducteurs, de l'automobile et de l'électronique pour évaluer la fiabilité des produits sous contrainte thermique répétée.

Dispositifs semi-conducteurs

Boîtiers BGA, QFN, CSP, circuits intégrés

Électronique automobile

ECU, ADAS, capteurs, BMS

Électronique de puissance

Dispositifs IGBT, MOSFET, SiC, convertisseurs de puissance

Systèmes électroniques

Assemblages de circuits imprimés, équipements de communication, électronique industrielle et grand public

Tous les équipements d'essai LIB bénéficient d'unegarantie de 3 ans et service technique à viegarantissant une fiabilité à long terme et un support après-vente mondial.

Contactez LIB Industry pour la configuration adaptée à vos besoins JESD22-A104 ouexigences d'essai de choc thermique.

Envoyer une demande
L'équipe LIB vous enverra des spécifications et un devis aujourd'hui.
