Les matériaux en acier revêtu tels que l'acier galvanisé, l'aluminium-zinc (Galvalume) et l'acier prélaqué (PPGI/PPGL) sont largement utilisés dans la construction, les composants automobiles, les systèmes de montage solaire et les boîtiers électriques. Leur performance est largement déterminée par le système de revêtement protecteur appliqué sur le substrat en acier.
Bien que ces revêtements offrent une excellente résistance à la corrosion dans des conditions environnementales normales, ils restent vulnérables lorsqu'ils sont exposés à des environnements riches en chlorures, à l'humidité et aux variations de température. Avec le temps, la corrosion peut s'amorcer à travers les défauts du revêtement, les bords coupés ou les microfissures, conduisant à des mécanismes de défaillance typiques tels que la formation de rouille blanche sur les revêtements à base de zinc, l'apparition de rouille rouge une fois le substrat en acier exposé, et le cloquage ou le décollement de la peinture dans les systèmes prélaqués.
Pour évaluer ces processus de dégradation de manière contrôlée et accélérée, les fabricants recourent aux tests au brouillard salin neutre effectués dans unechambre de test au brouillard salinselon des conditions normalisées telles que ASTM B117 et ISO 9227 NSS. Cette méthode permet aux ingénieurs de simuler une exposition à la corrosion à long terme dans un laps de temps considérablement réduit, ce qui en fait un outil standard de contrôle qualité et de validation des matériaux dans de nombreuses industries.
Les normes les plus largement adoptées pour les tests au brouillard salin de l'acier revêtu sont ASTM B117 et ISO 9227 NSS. Les deux définissent les conditions de brouillard salin neutre utilisées pour évaluer la résistance à la corrosion dans des environnements de laboratoire contrôlés.
En général, les tests NSS (brouillard salin neutre) sont effectués dans les conditions suivantes :
Paramètre |
Exigence |
Solution |
Solution aqueuse à 5 % de NaCl |
Température de la chambre |
35 °C ± 2 °C |
Valeur du pH |
6.5–7.2 |
Dépôt de brouillard salin |
1–2 mL / 80 cm² / heure |
Les normes ASTM B117 et ISO 9227 sont étroitement alignées en ce qui concerne l'environnement de test, bien qu'elles diffèrent dans la structure de la documentation, les systèmes de classification et les formats de rapport. En pratique, les deux normes sont utilisées de manière interchangeable dans de nombreuses spécifications industrielles pour les produits en acier revêtu.
Selon les exigences de l'application, les durées de test peuvent varier de 240 heures pour les contrôles qualité de base à 1 000 heures ou plus pour les revêtements hautes performances. L'évaluation se concentre sur l'apparence et la progression de la corrosion, y compris la formation de rouille blanche, la propagation de la rouille rouge et la dégradation de l'intégrité du revêtement.
Un test au brouillard salin fiable est défini non seulement par les conditions de la chambre, mais aussi par la manière dont les échantillons sont préparés, positionnés et évalués. Pour les matériaux en acier revêtu, ces étapes sont essentielles pour garantir des résultats reproductibles et significatifs.
3.1 Préparation des échantillonsAvant le test, les tôles d'acier revêtu doivent être correctement découpées et préparées conformément aux normes de laboratoire. Une protection des bords est souvent nécessaire, en particulier pour l'acier galvanisé et prélaqué, afin d'éviter une corrosion prématurée à partir des bords coupés exposés qui pourrait fausser les résultats. Le nettoyage de surface est également essentiel pour éliminer l'huile, la poussière ou les résidus qui pourraient affecter le comportement à la corrosion.
Pour prendre en charge différents types d'échantillons, les chambres de test au brouillard salin LIB sont équipées de porte-échantillons personnalisables conçus pour fixer solidement des panneaux en acier de dimensions variées tout en maintenant des surfaces de contact résistantes à la corrosion.
Un positionnement correct des échantillons affecte directement le dépôt de sel et la répétabilité des tests. Les normes exigent généralement que les échantillons soient inclinés selon un angle compris entre 15° et 30°, garantissant que le condensat et la solution saline ne s'accumulent pas sur la surface.
Pour répondre à cette exigence, les chambres LIB sont dotées de supports d'échantillons réglables et de systèmes de racks modulaires qui permettent un contrôle précis de l'angle. Pour les laboratoires traitant différentes géométries de produits, des fixations d'échantillons personnalisées peuvent être conçues pour garantir des conditions d'exposition stables et uniformes.
3.3 Génération de brouillard salin et stabilité de l'expositionLe cœur de tout système de brouillard salin est sa capacité à générer un environnement de brouillard salin stable et uniforme. Dans les tests ASTM B117, une atomisation continue et constante d'une solution à 5 % de NaCl est requise pour maintenir la stabilité de l'exposition pendant les longs cycles de test.
Les chambres de test au brouillard salin LIB utilisent un système de tour de pulvérisation de précision conçu pour assurer une distribution uniforme du brouillard à l'intérieur de la chambre. Le système intègre des mécanismes d'atomisation à pression d'air contrôlée et de filtration de la solution pour éviter le colmatage des buses et la cristallisation du sel, maintenant ainsi une performance de pulvérisation constante pendant les fonctionnements prolongés.
Étant donné que les tests au brouillard salin fonctionnent souvent en continu pendant des centaines, voire des milliers d'heures, un suivi ininterrompu est essentiel. L'ouverture fréquente de la chambre peut perturber la stabilité de la température interne et la précision du test.
Pour y remédier, les installations LIB incluent une fenêtre d'observation à haute transparence qui permet aux opérateurs d'inspecter visuellement les échantillons sans interrompre le processus de test. Un éclairage interne optionnel améliore encore la visibilité pendant les tests de longue durée ou dans les environnements de laboratoire peu éclairés.
Les tests de corrosion modernes s'appuient de plus en plus sur l'automatisation pour améliorer la répétabilité et réduire l'intervention de l'opérateur. Les systèmes de contrôle programmables permettent aux laboratoires de définir à l'avance les paramètres de test, les durées de cycle et les conditions d'alarme.
LIBles chambres de test au brouillard salinsont équipées de contrôleurs programmables basés sur un automate programmable (PLC) qui prennent en charge la programmation de tests continus et en plusieurs étapes. Les utilisateurs peuvent définir des cycles de fonctionnement automatiques, surveiller l'état du système en temps réel et stocker les données de test à des fins de traçabilité et de rapports.
Le choix de la taille et de la configuration appropriées de la chambre dépend principalement des dimensions des échantillons, du volume de test et des exigences de capacité du laboratoire.
Modèle |
Capacité |
Application |
S-150 |
160 L |
Tests de laboratoire à petite échelle et R&D |
S-250 |
270 L |
Contrôle qualité de routine et tests standard |
S-750 |
750 L |
Grands panneaux d'acier et tests par lots |
Toutes les chambres de test au brouillard salin LIB sont conçues pour se conformer aux exigences des normes ASTM B117 et ISO 9227 NSS, garantissant des performances de test de corrosion cohérentes et normalisées sur différentes tailles de modèles.
La chambre adopte une structure monobloc en plastique renforcé de fibre de verre (PRV), offrant une excellente résistance à la corrosion et une durabilité à long terme sous une exposition continue au brouillard salin. Cette conception par moulage intégré aide à éliminer les points de fuite potentiels et améliore la stabilité structurelle globale pendant les tests de longue durée.
Les principaux composants internes en contact avec l'environnement de brouillard salin sont fabriqués en acier inoxydable SUS304 pour assurer la résistance à la corrosion et maintenir un fonctionnement stable dans les conditions de test ASTM B117 et ISO 9227 NSS. La fenêtre d'observation est conçue avec un matériau transparent et résistant à la corrosion, permettant une observation en temps réel sans affecter la stabilité de la température interne ou de l'humidité.
Le système utilise une tour de pulvérisation résistante à la corrosion avec des buses en quartz pour assurer une distribution uniforme du brouillard salin. La pression de pulvérisation est maintenue à environ 83 kPa, soutenant un taux de dépôt constant de 1–2 mL/80 cm²·h comme requis par la norme ASTM B117.
Un réservoir de solution saline intégré assure un approvisionnement continu en solution à 5 % de NaCl avec un pH contrôlé entre 6,5 et 7,2. Cela aide à maintenir des conditions stables de brouillard salin neutre (NSS) et réduit la variation des résultats de test.
Des supports d'échantillons standard en forme de V et à tige permettent de positionner les échantillons à des angles réglables (généralement 15°–30°), garantissant une exposition uniforme pour différents échantillons d'acier revêtu. Des fixations personnalisées sont disponibles pour les pièces d'essai non standard.
Un écran tactile PLC permet des cycles de test programmables et une surveillance en temps réel de la température et du temps de pulvérisation. Les données de test peuvent être enregistrées et exportées via USB ou Ethernet à des fins de traçabilité et de rapports.
Un collecteur de brouillard salin intégré avec une éprouvette graduée permet la vérification du taux de dépôt, garantissant la conformité aux exigences de test ASTM B117 et améliorant la fiabilité des résultats.
Les tests au brouillard salin de l'acier revêtu sont largement utilisés dans les industries où la résistance à la corrosion est critique. Les applications typiques incluent les tôles de toiture, les bardages muraux, l'acier structurel, les systèmes de montage solaire, les pièces de tôle automobile, les boîtiers d'appareils électroménagers et les boîtiers électriques.
Les échantillons de test courants comprennent l'acier galvanisé (GI), l'acier aluminium-zinc ou Galvalume (acier revêtu de Zn-Al) et l'acier prélaqué (PPGI/PPGL). Ces matériaux sont généralement évalués dans des conditions de brouillard salin neutre conformément aux normes ASTM B117 et ISO 9227 NSS, qui fournissent un environnement de corrosion accéléré normalisé pour les tests comparatifs.
En plus des normes de méthode de test, des spécifications de matériaux et de revêtements telles que ISO 1461 pour les revêtements galvanisés à chaud, ASTM A653 pour les tôles d'acier revêtues de zinc et EN 10346 pour les aciers revêtus en continu sont souvent référencées dans les exigences de qualité industrielles. Ces normes aident à définir les attentes de performance des revêtements, tandis que ASTM B117 et ISO 9227 sont utilisés pour simuler le comportement à la corrosion dans des conditions de laboratoire.
En combinant des matériaux et des méthodes de test normalisés, les tests au brouillard salin aident les fabricants à évaluer la durabilité des revêtements, à comparer différents systèmes de matériaux et à garantir des performances à long terme dans des environnements de service réels.
|

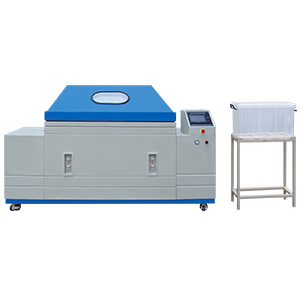

Chambre de test de corrosion au brouillard salin cyclique Combine des cycles de brouillard salin, d'humidité et de séchage pour simuler des environnements de corrosion extérieurs plus réalistes. |
|
|
|
chambre de vieillissement au xénon Simule la lumière solaire à spectre complet avec un éclairement contrôlé et un système de pulvérisation d'eau. |
Utilise des lampes fluorescentes UV pour simuler une dégradation UV accélérée. |
Les chambres de test au brouillard salin LIB sont conçues pour répondre à plusieurs normes internationales, notamment ASTM B117, ISO 9227 NSS, JIS Z2371 et GB/T 10125, ce qui les rend adaptées aux exigences de tests de qualité mondiaux.
Oui. Une seule chambre de test au brouillard salin peut être utilisée pour tous les types d'acier revêtu, à condition que les conditions de test suivent les exigences NSS. Les principales différences résident dans les critères d'évaluation plutôt que dans la configuration de la chambre.
L'évaluation est généralement basée sur l'apparence de la corrosion, y compris le pourcentage de rouille blanche, la formation de rouille rouge et la dégradation du revêtement, conformément à la norme ISO 4628 ou aux systèmes de classification industriels pertinents.
LIB offre une garantie de 3 ans, un support technique à vie, la fourniture de pièces détachées, une assistance au dépannage à distance et un service sur site optionnel selon les exigences du client.
Oui. LIB peut fournir des solutions personnalisées incluant la taille de la chambre, la conception du support d'échantillons, la configuration du système de contrôle, les fonctions d'automatisation et les exigences de tension ou de langue pour différents environnements de laboratoire.
