Les connecteurs automobiles vivent dans des endroits où l'eau n'arrive pas en douceur. Un connecteur près du compartiment moteur, de la batterie, du passage de roue, du capteur de pare-chocs ou du harnais de soubassement peut faire face à un jet chaud, à la saleté de la route, au détergent, au sel et au lavage sous pression à courte distance. Un joint qui survit à la pluie ou à une courte immersion peut encore fuir lorsqu'un jet étroit heurte l'entrée du câble à haute pression.
C'est pourquoi les tests IP6K9K du connecteur automobile sont largement utilisés pour les pièces exposées au lavage sous pression et au service routier rigoureux. Il vérifie si les boîtiers de connecteur, les joints, les coquilles arrière, les glandes de câble et les cavités terminales peuvent résister à la fois aux jets d'eau puissants et aux pulvérisations haute pression à haute température.
IP67 et IP69K sont souvent discutés ensemble, mais ils ne décrivent pas la même menace. IP67 est un test d'immersion. Il vérifie si une enceinte peut résister à la pénétration d'eau lorsqu'elle est immergée dans des conditions de profondeur et de temps définies. Ceci est utile pour les flaques d'eau, les inondations ou une courte exposition à l'eau.
Les conditions d'essai du connecteur IP69K sont différentes. Ils simulent l'exposition des tests de lavage à haute pression, où l'eau chaude frappe le connecteur de près. Le test est sévère car la pression, la chaleur, l'angle d'impact et l'exposition rotative attaquent tous le système d'étanchéité en même temps.
Note d'essai | Exposition principale | Condition d'essai typique | Ce qu'il révèle |
IP67 | Immersion temporaire | Immersion dans l'eau sous une profondeur et une durée définies | Étanchéité statique contre l'eau stagnante |
IPX6K | Puissant jet d'eau | 1000 kPa, 75 L/min ± 5%, buse 6.3mm, distance 2.5-3 m | Résistance aux fortes embruns et aux éclaboussures de route |
IPX9K | Pulvérisation haute pression chaude | 80-100 bar, 80 °C ± 5 °C, 14-16 L/min, 100-150mm de distance | Résistance au lavage sous pression et au nettoyage à jet de vapeur |
Test d'immersion |
Test de pulvérisation haute pression |
Un connecteur peut passer l'immersion et échouer sous pulvérisation chaude. La raison est simple: l'immersion charge lentement le joint; le lavage sous pression atteint les points faibles avec force.
Les pannes de connecteur après le lavage commencent généralement à de petits changements d'interface. Le chemin de fuite peut être une glande de câble, un joint de logement, une zone de loquet, un joint mal assis ou un espace capillaire le long de l'isolant du fil.
L'eau chaude augmente le risque. À environ 80 ° C, les joints en élastomère se ramollissent, les plastiques se dilatent et l'air emprisonné à l'intérieur du connecteur peut modifier la pression. Lorsque le jet se déplace sur la face du connecteur, l'eau peut être entraînée dans un espace qui ne fuirait pas pendant la pluie. Après refroidissement, un léger effet de vide peut attirer l'humidité plus profondément dans la cavité.
Les modes de défaillance courants comprennent:
· Joints en silicone gonflés ou déplacés après une pulvérisation répétée à chaud.
· Suivi de l'eau le long des entrées de câble ou des faisceaux de fils torsadés.
· Micro-espaces autour des soudures, des couvercles et des fenêtres de verrouillage du logement.
· Résistance d'isolation réduite après que l'humidité atteigne les terminaux.
· La corrosion après le détergent, le sel ou la saleté de la route reste à l'intérieur du connecteur.
Pour les capteurs basse tension, une petite fuite peut provoquer une dérive du signal. Pour les connecteurs haute tension EV, la pénétration d'eau peut déclencher des défauts d'isolation, des arrêts de sécurité ou des travaux de diagnostic coûteux.
Un test répétable nécessite plus qu'une pompe et une buse de pulvérisation. La pression, le débit, la température, la distance, la rotation et l'angle de pulvérisation doivent rester dans la plage requise.Équipement haute pression LIB IP6K9KEst conçu pour les tests d'entrée d'eau IPX6K et IPX9K, afin que les ingénieurs puissent tester des jets d'eau puissants et un nettoyage à haute pression à chaud dans un système contrôlé.

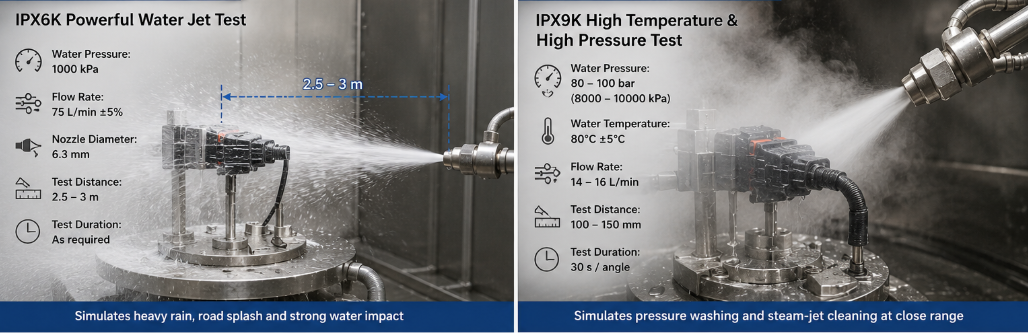

Pour les tests IPX6K, le connecteur est exposé à un jet d'eau puissant avec une buse de 6.3mm. Une configuration typique utilise une pression d'eau de 1000 kPa, un débit de 75 L/min ± 5% et une distance de pulvérisation entre 2.5 m et 3 m. Cela reproduit les éclaboussures de route lourdes, les embruns de nettoyage et l'impact de l'eau sur les zones extérieures du harnais.
Ce test est utile avant IPX9K car il montre si la conception de base du joint peut résister à l'eau à haut débit à une distance de service pratique.
PourTest IPX9K, Le jet d'eau devient plus chaud, plus proche et beaucoup plus agressif. La condition de test utilise 8000-10000 kPa, égal à 8-10 MPa ou 80-100 bar. Le débit est de 14-16 L/min. La température de l'eau est généralement de 80 ° C ± 5 ° C.
Cette combinaison attaque le connecteur de deux manières. La pression essaie de forcer l'eau à travers le plus petit espace. La chaleur modifie le comportement du plastique et du caoutchouc autour de la ligne d'étanchéité. Un connecteur qui passe ce test a des preuves plus solides de la fiabilité du lavage sous pression dans le service réel des véhicules.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(2).png")
Le spray IPX9K est appliqué à quatre angles: 0 °, 30 °, 60 ° et 90 °. Chaque position est pulvérisée pendant 30 secondes, ce qui donne un temps de pulvérisation total de 120 secondes. La distance de la buse est normalement de 100 à 150mm de la surface d'essai, tandis que la plate-forme tourne à environ 5 ± 1 tr/min.
Cela compte pour les connecteurs car le vrai lavage ne frappe pas seulement la face avant. Le jet peut frapper par le côté, sous le loquet, autour du coffre ou directement dans la sortie du câble.
Le test des deux niveaux dans une chambre permet de garder le flux de travail propre. Les ingénieurs peuvent exécuter IPX6K pour vérifier la résistance au jet à haut débit, puis passer à IPX9K pour une pulvérisation haute pression chaude sans déplacer le projet vers une plate-forme séparée. Le contrôle stable des buses, la régulation de la pression, le chauffage de l'eau, la circulation, la filtration et les programmes automatisés réduisent le risque de variation des tests entre les lots.

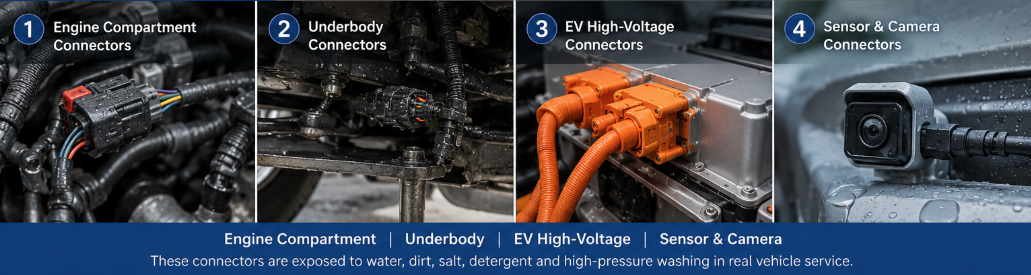

Tous les connecteurs d'un véhicule ne font pas face au même risque de lavage. Le besoin de tests de connecteurs ISO 20653 augmente fortement lorsque le connecteur est monté dans une zone humide, sale, chaude ou exposée.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(1).png")
Les connecteurs du compartiment moteur peuvent faire face à l'eau chaude après le nettoyage de service. Le cycle thermique vieillit déjà les joints, de sorte que les tests de connecteurs étanches IP69K donnent des données utiles pour savoir si le joint tient toujours lorsque le jet chaud atteint le boîtier.
Les connecteurs souterrains collectent la boue, le sel, la poussière de gravier et les résidus de détergent. Un nettoyeur haute pression vise souvent directement ces zones. Les tests d'étanchéité des connecteurs de châssis doivent porter une attention particulière à la coque arrière, à la sortie du câble et à la direction de montage.
Les tests d'étanchéité du connecteur haute tension EV nécessitent une inspection minutieuse après une exposition à la pulvérisation. Même une humidité mineure à l'intérieur du connecteur peut affecter la résistance d'isolation. Les tests IPX9K sont précieux pour les interfaces de batterie, les connecteurs liés à la charge, les harnais d'entraînement du moteur et le routage haute tension du souscorps.
Le radar, la caméra, le capteur de stationnement et les connecteurs d'éclairage sont souvent montés près des pare-chocs ou des garnitures extérieures. Ces pièces peuvent être vaporisées directement à courte distance pendant le lavage de la voiture. Un test de lavage sous pression permet de détecter les fuites avant le début des retours sur le terrain.
Les tests d'étanchéité du connecteur du faisceau de câbles doivent inclure l'état d'assemblage complet, pas seulement le corps du connecteur en plastique. Le rayon de courbure du fil, la position de l'attache du câble, la compression du joint et l'ajustement du coffre peuvent tous modifier le chemin de fuite.
Un bon rapport de test devrait montrer plus que réussir ou échouer. Il doit enregistrer les conditions du test, l'orientation de l'échantillon, l'état électrique, la méthode d'inspection et les résultats post-test.
Avant de tester, vérifiez la surface du joint, les marques de compression, les bavures, le flash et le siège. Après les tests, ouvrez le connecteur uniquement selon la méthode d'inspection convenue. Recherchez des gouttelettes, des traces d'humidité, une décoloration ou de l'eau emprisonnée près de la cavité terminale.
L'entrée du câble est l'un des points faibles les plus courants. Inspectez le joint de fil, la pince à contre-coque, le nacelle et le joint du boîtier. De petits espaces peuvent devenir des chemins de fuite lorsque le jet de 80 100 barres est dirigé par le côté.
Les contrôles électriques post-test comprennent souvent la résistance de contact, la résistance d'isolement, la résistance diélectrique et les contrôles de signal fonctionnel. Pour les connecteurs de capteurs alimentés, les ingénieurs peuvent également exécuter le test IPX9K dans un état connecté pour voir si le système signale des défauts intermittents pendant l'impact de la pulvérisation.
La répétabilité dépend de réglages stables. Un rapport pratique devrait inclure:
· Pression d'eau: 8000-10000 kPa pour IPX9K.
· Température de l'eau: 80 °C ± 5 °C.
· Débit: 14-16 L/min.
· Distance de pulvérisation: 100-150mm.
· Angles de pulvérisation: 0 °, 30 °, 60 ° et 90 °.
· Temps d'exposition: 30 secondes à chaque angle.
· Vitesse de plate-forme: environ 5 ± 1 rpm.
Ces chiffres rendent le résultat utile pour les examens de conception, l'approbation des fournisseurs et les audits de qualité.
 |  |

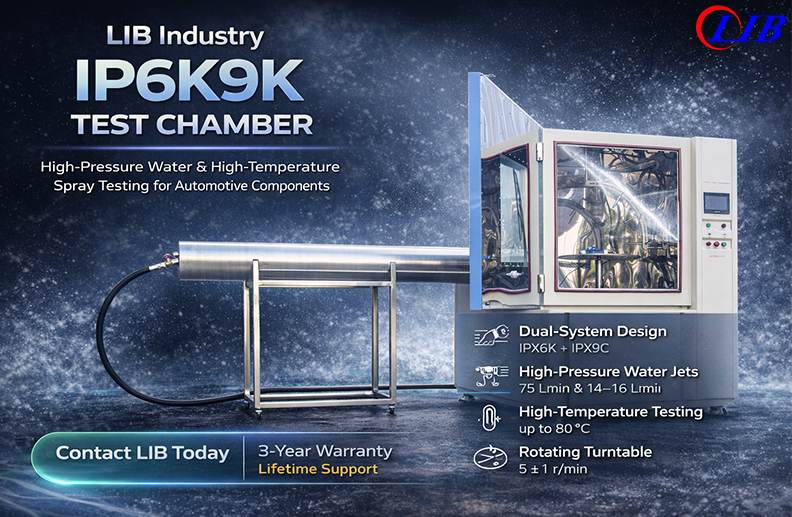

Les laboratoires de test de connecteur nécessitent des conditions de test stables, un fonctionnement simple et des enregistrements fiables. LIBÉquipement haute pression IP6K9KPrend en charge les tests de jet d'eau sévère et de pulvérisation à chaud, offrant aux équipes automobiles un moyen pratique de valider l'étanchéité des connecteurs avant le lancement du véhicule.
Le système prend en charge les modes IPX6K et IPX9K dans une unité. Pour les projets de connecteurs, cela permet d'économiser de l'espace au sol et de réduire le besoin de déplacer des échantillons entre différentes machines. Un laboratoire peut tester la résistance aux éclaboussures de route et la résistance au lavage sous pression dans un processus lié.
Les résultats précis des tests du connecteur IP69K dépendent de la distance de la buse, de l'angle de pulvérisation, de la pression et du temps. Les programmes contrôlés aident l'opérateur à garder chaque test cohérent, en particulier lors du test de plusieurs variantes de connecteur ou de la comparaison des modifications de conception du sceau.
Une conception de circulation et de filtration d'eau aide à maintenir les performances de pulvérisation stables lors de tests répétés. Ceci est utile pour les laboratoires exécutant des connecteurs, des capteurs, des lampes, des modules de contrôle et des assemblages de harnais selon un horaire régulier.
Le contrôle automatisé prend en charge la pression, le débit, le chauffage, la rotation et le chronométrage répétables. Pour les équipes d'ingénierie, cela réduit les erreurs manuelles et facilite la comparaison des enregistrements de test entre les lots d'échantillons.
Xi'an LIB Industrie de la simulation environnementaleFabrique des chambres d'essais environnementaux pour l'automobile, l'électronique, l'aérospatiale, la défense, le médical, les télécommunications, les batteries et les tests de matériaux. Sa gamme de produits couvre les chambres de température et d'humidité, les chambres de corrosion, les chambres IP à poussière et à eau, les chambres d'altération, les chambres sans rendez-vous et les systèmes de test personnalisés.
En tant que fournisseur d'équipement haute pression IP6K9K, LIB fournit des équipements pour les tests de connecteurs ISO 20653 et la validation de l'entrée d'eau associée. L'entreprise prend en charge la conception, la fabrication, la livraison, l'installation, la formation, la documentation d'étalonnage et le service après-vente. Pour les équipes qui construisent des capacités de test de connecteurs automobiles, cette combinaison d'équipements et de services est précieuse car la chambre doit rester précise après l'installation, pas seulement lors de l'acceptation de l'usine.
Le lavage sous pression est un événement court, mais il peut exposer une conception de connecteur faible en quelques secondes. Les tests d'immersion IP67 à eux seuls ne peuvent pas montrer comment un connecteur se comporte lorsque de l'eau à 80 ° C frappe le boîtier à 80-100 bar à partir de 100-150mm.
Les tests IP6K9K du connecteur automobile offrent aux ingénieurs une meilleure vision du risque réel de lavage. Il vérifie la compression du joint, la conception de l'entrée de câble, les espaces de logement, les zones de verrouillage et le comportement électrique après un spray à haute pression à chaud. Avec LIBÉquipement haute pression IP6K9K, Les laboratoires peuvent exécuter des tests IPX6K et IPX9K dans des conditions contrôlées et prendre des décisions d'étanchéité avant que les pannes n'atteignent le véhicule.
Le meilleur test est un test de connecteur IPX9K ou IP69K dans des conditions liées à l'ISO 20653. Il utilise une pulvérisation d'eau chaude à haute pression à 80-100 bar, 80 ° C ± 5 ° C, 14-16 L/min et quatre angles de pulvérisation à courte distance.
IP67 est utile pour l'immersion temporaire, mais il n'est pas suffisant pour les connecteurs exposés au lavage sous pression. IP69K vérifie le spray haute pression à chaud, ce qui crée un défi d'étanchéité différent.
Oui. L'équipement à haute pression LIB IP6K9K est conçu pour les tests de jet d'eau IPX6K et les tests de pulvérisation IPX9K à haute pression et à haute température IPX9K dans un seul système.
Les pièces courantes comprennent les boîtiers de capteurs, les modules de caméra, les assemblages d'éclairage, les unités de commande, les interfaces de bloc-batterie, les composants liés à la charge, l'électronique de soute et les assemblages de faisceaux de câbles exposés à un lavage direct.
L'industrie LIB fournit une gamme complète de solutions de test environnemental, y comprisChambres de test de poussière IPPour IEC 60529 IP5X/IP6X,Systèmes de test de pluie et de pulvérisation d'eau IP (IPX1-IPX9K), Chambres d'essai de sable et de poussière pourSimulation de poussière de soufflage MIL-STD-810, EtChambres d'essai de température et d'humiditéPour les tests de fiabilité climatique.
