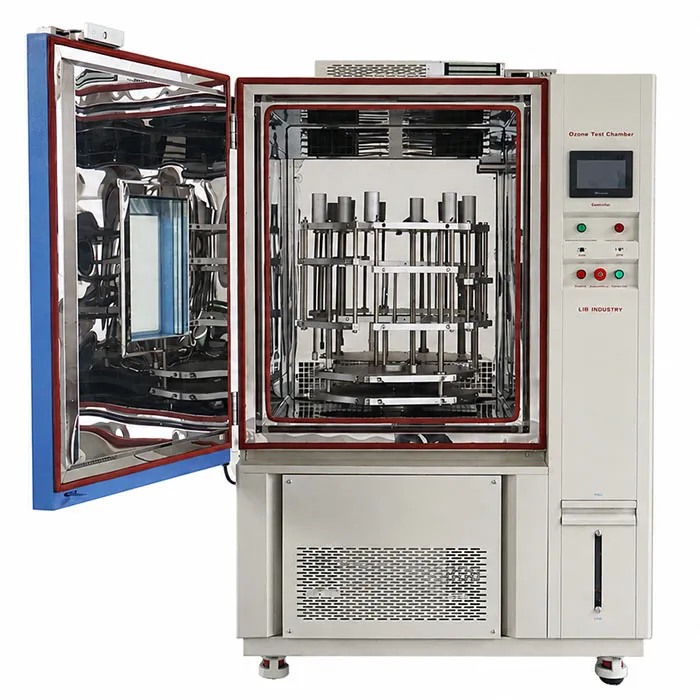

Test d'ozone de câble BS EN 50305 IEC 60811 Chamber3

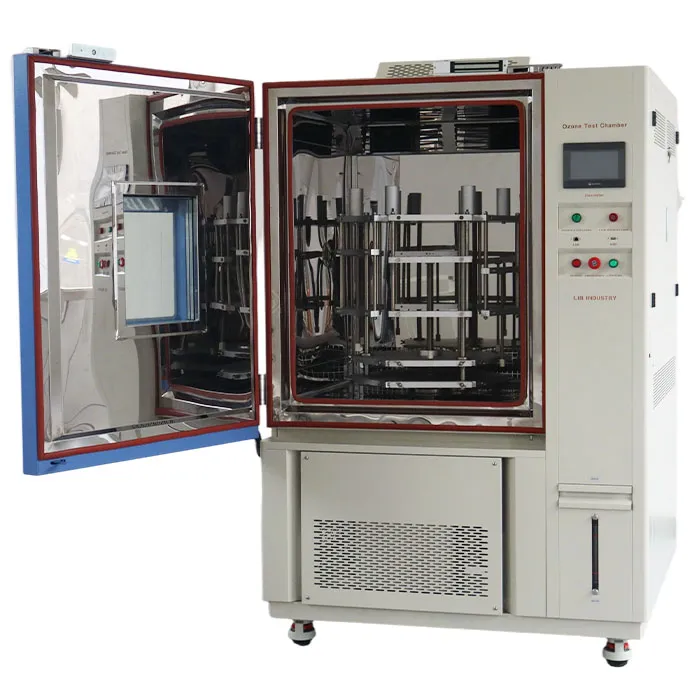

Chambre d’essai à l’ozone pour câbles BS EN 50305 IEC 60811

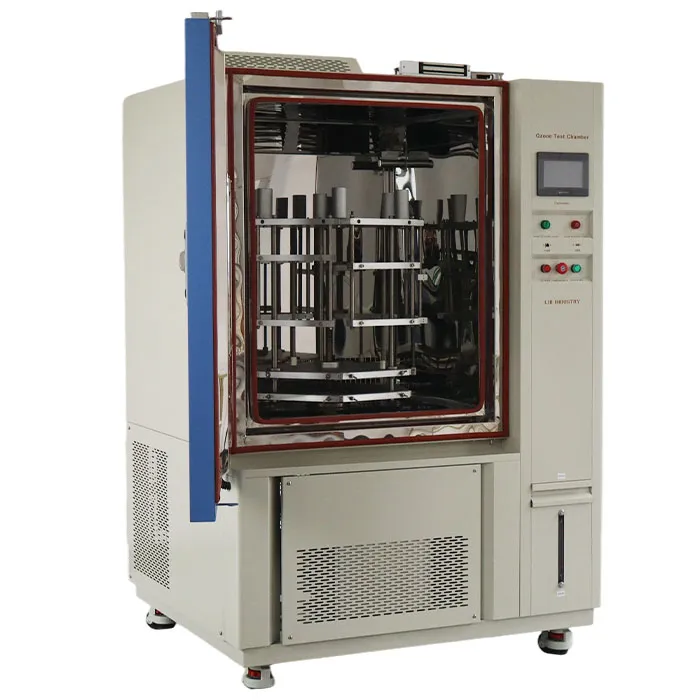

BS EN 50305 IEC 60811 Câble Test Ozone Chamber1

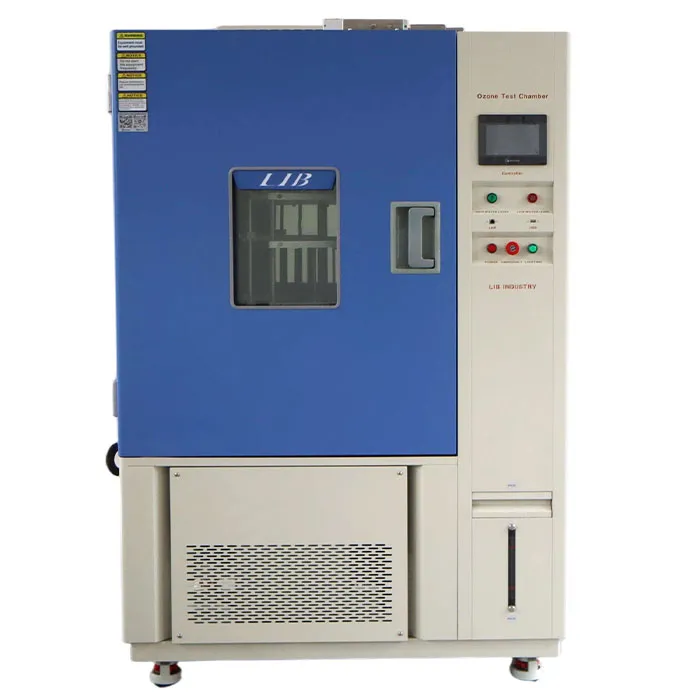

Test d'ozone de câble BS EN 50305 IEC 60811 Chamber2
Test d'ozone de câble BS EN 50305 IEC 60811 Chamber3
Chambre d’essai à l’ozone pour câbles BS EN 50305 IEC 60811
BS EN 50305 IEC 60811 Câble Test Ozone Chamber1
Test d'ozone de câble BS EN 50305 IEC 60811 Chamber2

Chambre d'essai d'ozone de câble BS EN 50305 IEC 60811

Chambres d'essai d'ozone de câble BS EN 50305 et IEC 60811De l'industrie LIB sont conçus pour tester la résistance à l'ozone de l'isolation des câbles et des gaines dans des conditions contrôlées de concentration d'ozone, de température et de déformation. Ils peuvent tester l'isolation des câbles et des fils, des gaines en caoutchouc, des élastomères et des matériaux polymères. En tant que normes de sécurité critiques pour les véhicules ferroviaires et les câbles électriques, les BS EN 50305 et IEC 60811 ont des exigences précises en matière de concentration d'ozone et de contrainte mécanique.

Ce système de test polyvalent intègre une variété deLuminaires personnalisés, Y comprisMandrins statiques/dynamiques, supports de suspension et colliers de serrage, Pour répondre aux divers besoins de tests de câbles et de caoutchouc. Il peut également tester des câbles de différents diamètres et types de flexibilité dans une seule chambre d'essai à haute efficacité.


Modèles standard:

Chambre d'essai d'ozone OC-250, OC-500, OC-800, OC-010 et modèles plus personnalisés.

Normes conformes:

IEC 60811-403 | IEC 60811-511 | BS EN 50305 Section 8.1.2 | ISO 1431-1 | ISO 1431-3 | ASTM D1149 | JIS K6259

Voir la chambre d'essai d'ozone de câble BS EN 50305 IEC 60811 en action


Caractéristiques clés de la chambre d'essai d'ozone de câble BS EN 50305 IEC 60811

  • 100% le respect des normes internationales:Conçu pour satisfaire strictement les méthodes d'essai de vieillissement des câbles BS EN 50305 (section 8.1.2) et CEI 60811-403 / 511.

  • Système multifixation tout-en-un:Pas besoin d'acheter des machines séparées. Basculez facilement entre les mandrins, les racks suspendus et les appareils de tuyau pour diverses exigences de test.

  • Régulation avancée de l'ozone:Utilisant le contrôle numérique en boucle fermée et la technologie de détection des ultraviolets, assurant une sortie d'ozone continue et stable sans dérive.

  • Construction robuste résistant à l'ozone:La chambre intérieure est fabriquée en acier inoxydable SUS304 # de qualité supérieure, et tous les joints sont faits de caoutchouc fluor de haute qualité pour empêcher la dégradation à long terme de l'ozone.

  • Système de filtration de l'ozone de charbon actif:La technologie intégrée d'adsorption de charbon actif absorbe efficacement l'ozone résiduel avant le rejet d'air, contribuant ainsi à maintenir un environnement d'essai de laboratoire plus sûr et plus propre.

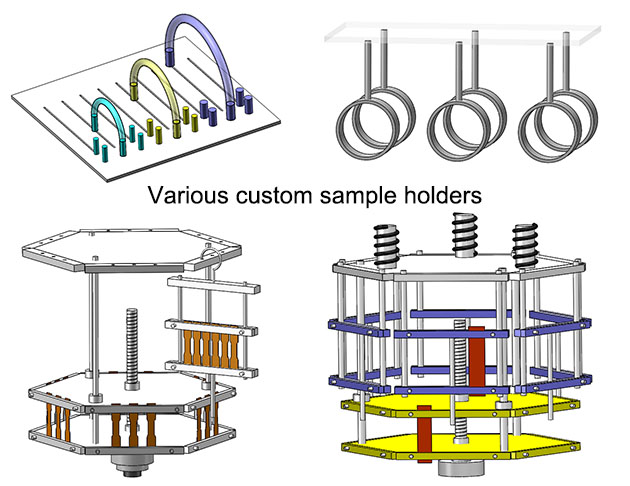

Appareils de test polyvalents pour un test complet des câbles

Type de fixation

Applicable Test Logique/Cible

Référence standard

Mandrin statique

Test de courbure fixe pour les câbles ferroviaires et électriques standard sous tension.

IEC 60811-403 / BS EN 50305

Mandrin dynamique

Simule la flexion et le mouvement continus, idéal pour les câbles de matériel roulant flexible.

BS EN 50305 Section 8.1.2

Écrasoir à échantillon suspendu

Suspend verticalement des spécimens de feuilles en forme d'haltère ou de petits segments de câble.

Vieillissement général de l'ozone

Échantillons multiples

Maximisez la capacité de la chambre; testez jusqu'à XX échantillons simultanément pour gagner du temps.

Utilisation de laboratoire à haute efficacité

Fixation pour tuyau et cordon

Prise spécialisée pour les tuyaux creux, les manchons de protection et les cordons flexibles épais.

Test de câble/tuyau personnalisé


Solutions d'essai d'ozone entièrement personnalisables

L'industrie LIB propose des systèmes de test d'ozone entièrement personnalisés en fonction de vos exigences de test spécifiques. Nous pouvons personnaliser la chambreDimensions,Gammes de concentration d'ozone, vitesse d'étirement dynamique, structures de fixation, quantité d'échantillon, compatibilité du diamètre du câble, contrôle de la température et de l'humidité et porte-échantillons non standardPour correspondre à différentes applications de test de câble et de caoutchouc.


Sécurisation de la chambre d'essai d'ozone par câble BS EN 50305 IEC 60811

Modèle

OC-250

OC-500

OC-800

OC-010

Dimension interne (mm)

600*600*700

700*800*900

800*1000*1000

1000*1000*1000

Dimension globale (mm)

960*1150*1860

1200*1340*2020

1300*1540*2120

1500*1540*2140

Volume intérieur (L)

250

500

800

1000

Plage de température

0 ℃ ~ + 100 ℃(± 0.5 ℃)

Gamme d'humidité

30% ~ 98% HR (facultatif, pour la simulation de vieillissement spécifique)

Taux de refroidissement

Ambiant ~ 0 ℃ dans les 20 min

Concentration d'ozone

1 ~ 1000PPHM

Porte-échantillon de vitesse de rotation

0 ~ 10 r/min

Débit d'air

0 ~ 60L/min

Pinces à traction extensible

5% ~ 35%

Système de refroidissement

Système de réfrigération à compression mécanique, compresseur français TECUMSEH

Contrôleur

Contrôleur d'écran tactile LCD couleur programmable, connexion Ethernet, lien PC

Système d'approvisionnement en eau

Approvisionnement en eau automatique, système de purification d'eau

Capteur de température

PTR Platine Résistance PT100Ω/MV A-class

Capteur de gaz

Capteur de gaz d'ozone

Générateur d'ozone

Type de décharge silencieuse générateur d'ozone

Titulaire de l'échantillon

Porte-échantillon combiné statique + dynamique et divers supports personnalisés

Matériau extérieur

Plaque d'acier avec revêtement protecteur

Matériau intérieur

Acier inoxydable SUS304

Fenêtre d'observation

Éclairage intérieur, étanchéité en caoutchouc de silicone à double couche thermo stabilité


Applications cibles de chambre d'essai d'ozone de câble BS EN 50305 IEC 60811

  • Câbles de matériel roulant ferroviaire et métropolitain(Câblage de la locomotive, câbles de signal)

  • Câbles de recharge et d'alimentation pour véhicule électrique (EV)

  • Câbles d'énergie renouvelable(Solaire PV fils, éolienne câbles)

  • Câbles marins et embarqués

  • Tuyaux industriels en caoutchouc et conduits flexibles

Besoin d'une solution personnalisée?

Vous ne voyez pas votre taille de câble spécifique ou d'exigence de test? Notre équipe d'ingénierie fournit des tailles de mandrin sur mesure et des conceptions de montage.

Garantie de 3 ans | Assistance technique à vie | Réponse rapide d'ingénierie
