Les modules photovoltaïques (PV) sont conçus pour fonctionner en extérieur pendant plus de 20 ans, constamment exposés aux rayonnements ultraviolets, à la chaleur, à l'humidité et aux contraintes environnementales. Parmi ces facteurs, l'exposition aux ultraviolets (UV) est l'un des moteurs de dégradation les plus précoces et les plus agressifs.
Les encapsulants comme l'EVA ou le POE peuvent jaunir, les polymères de la feuille arrière peuvent se fissurer, et l'adhérence interfaciale entre les couches peut s'affaiblir bien avant l'apparition de toute défaillance mécanique visible. Ces changements cachés affectent directement la stabilité de la puissance de sortie et la sécurité à long terme.
Pour garantir que les modules PV puissent survivre aux conditions réelles, le préconditionnement UV accéléré est devenu une étape obligatoire dans les tests de qualification. Le cadre le plus largement reconnu est la procédure de préconditionnement UV IEC 61215 MQT10, qui définit comment l'exposition aux UV doit être simulée avant les tests environnementaux ultérieurs.
C'est là qu'uneMini-module PV IEC 61215 MQT10Chambre d'essai de préconditionnement UVdevient essentielle. Elle fournit des conditions d'exposition UV contrôlées et reproductibles qui permettent aux chercheurs et aux fabricants d'évaluer la dégradation des matériaux de manière scientifiquement fiable.
Le test IEC 61215 MQT10 ne consiste pas simplement à « faire briller de la lumière UV » sur un module PV. Il s'agit d'un processus de préconditionnement étroitement contrôlé conçu pour garantir la reproductibilité et la comparabilité entre les laboratoires.
| Paramètre | Exigence |
|---|---|
| Température de surface du module | 60°C ± 5°C |
| Dose totale d'UV | 15 kWh/m² (280–400 nm) |
| Dose UVB | ≥ 5 kWh/m² (280–320 nm) |
| Uniformité d'irradiance | ±15% sur la zone d'exposition |
Ces paramètres définissent non seulement l'intensité, mais aussi la composition spectrale, la stabilité de la température et l'uniformité spatiale.
Contrôle de la dose UV
L'énergie UV totale détermine le degré de vieillissement des polymères. Une dose insuffisante entraîne une sous-estimation de la dégradation, tandis qu'une exposition excessive peut créer des modes de défaillance non réalistes.
Exigence de la bande UVB
La région UVB (280–320 nm) transporte une énergie photonique plus élevée et est particulièrement responsable de la rupture des liaisons dans les chaînes polymères. Respecter les exigences de dose UVB assure une dégradation réaliste de l'encapsulant.
Stabilité de la température à 60°C
La température influence directement la cinétique des réactions. Même de petits écarts peuvent modifier significativement les taux de dégradation, faisant du contrôle thermique un facteur critique dans la précision du test.
Uniformité (±15%)
Une irradiance non uniforme crée un vieillissement incohérent entre les échantillons, conduisant à des résultats comparatifs non fiables – particulièrement important pour les essais de mini-modules où la variation d'échantillon à échantillon doit être minimisée.
Bien que la norme soit clairement définie, la mise en œuvre réelle est bien plus complexe. La plupart des laboratoires sont confrontés à des défis dans trois domaines clés.
Les lampes UV se dégradent avec le temps, entraînant des décalages d'intensité et de distribution spectrale. Cela affecte la cohérence des UVB et nécessite un étalonnage ou une compensation continus.
Le rayonnement UV lui-même génère de la chaleur, tandis que les systèmes de contrôle de la température tentent de stabiliser la chambre à 60°C. L'interaction entre la chaleur radiante et la convection forcée crée des gradients thermiques complexes sur la surface de l'échantillon.
La recherche PV moderne exige plus qu'une simple exposition : elle nécessite une accumulation traçable de la dose UV, une surveillance en temps réel de l'irradiance et un arrêt automatique du test une fois l'énergie cible atteinte.
Sans ces capacités, les résultats des tests ne peuvent être comparés de manière fiable entre laboratoires ou organismes de certification.
Pour relever ces défis techniques, LIB Industry a développé une chambre dédiéeChambre de test de préconditionnement UV pour mini-modules PV selon IEC 61215 MQT10conçue spécifiquement pour la validation du vieillissement accéléré des PV.
Ce système se concentre sur trois principes techniques fondamentaux : l'uniformité optique, la stabilité thermique et le contrôle de la dose UV en boucle fermée.
La chambre intègre :
Système d'irradiation UV haute stabilité (options aux halogénures métalliques ou fluorescents UV)
Optimisation du réflecteur multidirectionnel pour une distribution lumineuse uniforme
Système de contrôle de température PID de précision avec circulation d'air forcée
Surveillance en temps réel de l'irradiance UV et contrôle par boucle de rétroaction
Système automatisé d'accumulation de dose et d'arrêt de test
Paramètre |
Capacité LIB Industry |
Zone d'exposition |
1000 × 1000 mm (personnalisable) |
Taille du porte-échantillon |
1400 × 2400 mm (L × H) |
Capacité d'échantillons |
Configurations 2 / 4 / 6 / multi-modules |
Compatibilité des modules |
Modules PV pleine taille / mini-modules pris en charge |
Plage de température |
Ambiante à 90°C |
| Température du panneau noir (BPT) | 35 ～ 80 ℃ |
Contrôle UV |
Accumulation de dose en boucle fermée |
Système de données |
Enregistrement en temps réel + rapport exportable |
Contrôle de dose UV en boucle fermée
Au lieu de se fier à un temps d'exposition fixe, le système intègre en continu les données d'irradiance et s'arrête automatiquement une fois la dose cible atteinte. Cela élimine les erreurs causées par le vieillissement des lampes ou les variations environnementales.
Ingénierie d'uniformité
Atteindre une uniformité de ±15% nécessite un équilibrage optique précis. La conception de la chambre de LIB utilise une géométrie de réflecteur optimisée et un positionnement réparti des lampes pour minimiser les effets de chute de bord.
Bien que les configurations standard soient basées sur unsystème de porte-échantillon vertical de 1400 × 2400 mm, les chambres de préconditionnement UV de LIB Industry sont conçues avec une grande flexibilité structurellegrande flexibilité structurelle pour prendre en charge différentes exigences de test PV.
Pour des exigences de recherche spécifiques – telles quemini-modules de 50 × 50 cm ou prototypes PV non standard– LIB Industry peut fournirune conception d'adaptation entièrement personnalisée et une optimisation de l'agencement de la chambre, garantissant une conformité totale avec les conditions de test IEC 61215 MQT10.
Cette approche d'ingénierie modulaire permet aux laboratoires de passer dedes tests de matériaux prototypes aux tests de qualification de modules pleine tailleau sein de la même plateforme système.
Au-delà de la conception de l'équipement, les tests de fiabilité PV nécessitent une stabilité à long terme, une capacité de service mondiale et un support technique constant.
LIB Industry est spécialisée dans les systèmes de simulation environnementale pour les applications photovoltaïques, de batteries, aérospatiales et de recherche sur les matériaux. La chambre de préconditionnement UV est développée sur la base des exigences réelles de test de dégradation PV, et non uniquement de la théorie de simulation en laboratoire.
LIB prend en charge les clients dans plus de 60 pays avec une couverture de service localisée et une assistance technique à distance. Pour les instituts de recherche PV internationaux, cela garantit un temps d'arrêt minimal et une résolution technique rapide.
Garantie de 3 ans couvrant les composants essentiels du système
Support de maintenance à vie
Assistance technique à distance 24/7 via mise en service en ligne ou vidéo
Système d'approvisionnement en pièces de rechange à réponse rapide
Cela garantit que les expériences de vieillissement PV de longue durée restent ininterrompues et entièrement traçables.
LIB Industry fournit un portefeuille complet de tests de fiabilité photovoltaïque couvrant le vieillissement UV, la météorisation à spectre complet et la simulation environnementale au niveau du système.
| Équipement | Paramètres de base | Type de test | Force clé |
|---|---|---|---|
|
|
Source UV : fluorescent UVA/UVB Irradiance : jusqu'à 250 W/m² Température : ambiante à 90°C | Vieillissement accéléré UV | Dégradation UV stable + haute répétabilité |
|
|

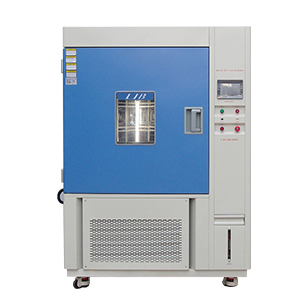

Puissance de la lampe : arc au xénon 4500W Spectre : 300–400 nm + VIS + IR Irradiance : 35–150 W/m² | Simulation de lumière solaire à spectre complet | Précision de simulation du spectre solaire réel |
|
|

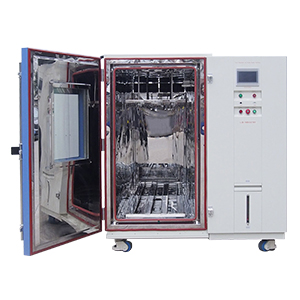

Plage de température : -60°C à +150°C Humidité : 20%–98% HR Fluctuation de température : ±0.5°C | Cyclage thermique et d'humidité | Validation de fiabilité multi-contraintes |
Il simule l'exposition UV à long terme sur les modules PV avant d'autres tests environnementaux, aidant à identifier la dégradation des matériaux comme le jaunissement de l'encapsulant, le délaminage et le vieillissement de la feuille arrière.
L'uniformité affecte directement la fiabilité des données. Une exposition UV inégale peut entraîner des résultats de dégradation incohérents entre les échantillons, rendant la comparaison et la certification invalides.
Oui. LIB Industry fournit une assistance à l'installation sur site ou à distance dans le monde entier, y compris la mise en service vidéo, l'étalonnage du système et la formation des opérateurs. Les clients bénéficient d'une réponse technique rapide quelle que soit la région.
La garantie couvre les composants essentiels du système, y compris les systèmes UV, les modules de contrôle de température et l'électronique de commande. Les pièces consommables telles que les lampes et les filtres sont exclues mais peuvent être fournies sous forme de lots de pièces de rechange.
Oui. LIB Industry offre un support de maintenance à vie avec une disponibilité garantie des pièces de rechange et des mises à jour techniques continues, assurant une utilisation à long terme du système pour les programmes de recherche prolongés.
