L'électronique extérieure traite l'eau d'une manière difficile à deviner: pluie soufflée par le vent, lavage des tuyaux, embruns routiers, brume d'arrosage et eau à haute pression provenant des tâches de maintien. Un dispositif pourrait sembler scellé dans les plans. Cependant, un petit espace dans une entrée de câble, un joint usé, un mauvais point de vis ou un bord rugueux du boîtier peut permettre à l'eau de heurter le circuit imprimé en quelques minutes.
Pour les fabricants de caméras extérieures, de lumières LED, d'unités de contrôle, de capteurs, d'outils de communication et de pièces de charge EV, les résultats des tests d'étanchéité IEC 60529 signifient plus qu'un autocollant. Ils laissent les groupes de conception décider si un étui d'appareil peut continuer à fonctionner lorsque de l'eau frappe de différents côtés.Une chambre de jet de pulvérisation d'eau IPX5 IPX6Offre aux groupes une méthode régulière pour refaire cette vérification avant l'approbation d'un tiers ou la réalisation complète.
La CEI 60529 trie la façon dont les boîtiers protègent les équipements électriques de la poussière, de l'eau et atteignent les pièces à risque. Pour l'entrée d'eau, IPX5 et IPX6 ciblent les flux d'eau au lieu de tremper. Cela correspond bien aux articles utilisés dans les spots extérieurs ouverts. IEC évalue 60529 la résistance des cas pour les appareils électriques et électroniques contre la poussière et les fluides.
Un appareil fixé sur un mur, un poteau, une boîte en bordure de route, un site agricole, une zone portuaire ou une cour d'usine peut ne jamais passer sous l'eau. Mais il peut faire face à la pluie soufflée sur le côté par rafales ou être lavé avec un tuyau. C'est alors que les contrôles des cours d'eau deviennent utiles.
Les appareils extérieurs communs mélangent souvent des couvercles en plastique, des feuilles de métal, des fenêtres claires, des anneaux en caoutchouc, des boutons, des bouchons et des entrées de fil. Chaque partie agit différemment de la force serrée, des changements de chaleur, des tremblements et du vieillissement au soleil. Une salle de test d'entrée d'eau permet de repérer les points faibles avant l'apparition des pauses sur place.
IPX5 est pour se prémunir contre les ruisseaux d'eau. IPX6 se défend contre les forts cours d'eau. Le «X» signifie que le niveau de protection contre la poussière n'est pas répertorié dans ce code. Un appareil peut avoir une évaluation complète comme IP65 ou IP66 lorsque les contrôles de la poussière et de l'eau sont effectués.
IPX5 et IPX6 ne sont pas des revendications étanches lâches. Ils utilisent des tailles de buse, des quantités d'écoulement, une plage de pulvérisation et une longueur de vérification. C'est pourquoi les concepteurs ne peuvent pas échanger le chèque avec un spectacle de pluie de base ou un spray manuel.
Article d'essai | IPX5 | IPX6 |
Diamètre de la buse | 6.3mm | 12.5mm |
Débit d'eau | 12.5 L/min ± 5% | 100 L/min ± 5% |
Distance de pulvérisation | 2.5 m - 3 m | 2.5 m - 3 m |
Durée du test | 1 mn/m² | 1 mn/m² |
Temps d'essai minimum | 3 minutes | 3 minutes |
Les règles de test établies appellent à pulvériser le boîtier de tous les côtés possibles. Pour IPX5, la taille de la buse est de 6.3mm avec un débit de 12.5 L/min ± 5%. Pour IPX6, la taille de la buse est de 12.5mm avec un débit de 100 L/min ± 5%. Les deux utilisent une gamme de buses de 2.5 m à 3 m. Ils ont également besoin d'au moins 3 minutes de vérification.
|
|
|
|

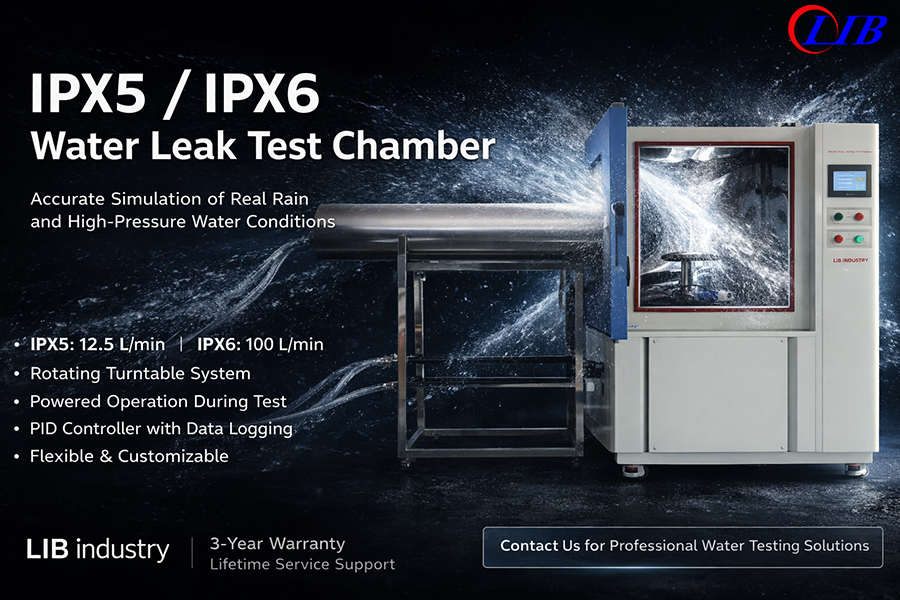

Salle de travail | Fenêtre Vue | Puissance interne
| Éclairage intégré |
|
|  |  |
| Turnbale | Buse de pulvérisation | Sortie de jet d'eau IPX5 IPX6 | Alimentation étanche intégrée |
Le contrôle précis du débit est l'un des facteurs les plus importants dans les tests IPX5 et IPX6. Si le débit d'eau est inférieur aux exigences de la CEI, les produits défectueux peuvent passer les tests de manière incorrecte. Un débit excessif peut également produire des conditions de test irréalistes.
Le système industriel LIB est équipé de buses dédiées IPX5 et IPX6:
Buse de 6.3mm pour les tests IPX5
Buse de 12.5mm pour les tests IPX6
La chambre maintient:
Débit 12.5 L/min ± 5% pour IPX5
Débit 100 L/min ± 5% pour IPX6
Les systèmes intégrés de régulation de la pression et de circulation de l'eau aident à maintenir des performances de pulvérisation stables tout au long des longs cycles de test.
La chambre prend également en charge une distance de pulvérisation réglable selon les exigences de la CEI 60529, garantissant un impact constant du jet d'eau sur l'échantillon d'essai.
Les produits électroniques d'extérieur sont exposés à l'eau de plusieurs directions lors d'un fonctionnement réel. Pour simuler ces conditions, la chambre de l'industrie LIB comprend un système de plateau tournant rotatif réglable.
La plate-forme rotative permet aux jets d'eau d'atteindre:
Surfaces avant
Panneaux latéraux
Câbles de connexion
Bords inférieurs
Coutures de porte
Zones de connecteur
La vitesse du plateau tournant réglable améliore la cohérence de l'exposition et aide les ingénieurs à évaluer les performances complètes de protection du boîtier.
Pour les produits plus grands ou irréguliers, l'industrie LIB peut également fournir des solutions de montage personnalisées et des systèmes de test étanches de type ouvert.
La chambre utilise un contrôleur à écran tactile programmable pour un fonctionnement simple et une gestion des paramètres.
Les opérateurs peuvent facilement définir:
Durée de pulvérisation
Conditions d'écoulement de l'eau
Vitesse de rotation du plateau tournant
Cycles d'essai
Séquences de fonctionnement
Le système de contrôle améliore la répétabilité des tests tout en réduisant les erreurs de l'opérateur pendant les longues procédures de test.
La surveillance en temps réel permet aux utilisateurs d'observer les conditions de fonctionnement de la chambre tout au long du processus de test.
De nombreux produits électroniques d'extérieur doivent rester opérationnels lors des tests d'étanchéité. Par exemple:
Caméras de surveillance extérieure
Systèmes de communication
Capteurs
Composants de charge EV
Modules de contrôle
La chambre de jet de pulvérisation d'eau IPX5 IPX6 de l'industrie LIB peut prendre en charge les tests d'échantillons alimentés grâce à des connexions électriques étanches. Cela permet aux ingénieurs de surveiller la fonctionnalité du produit pendant l'exposition à l'eau au lieu d'effectuer uniquement une inspection post-test.
Les tests motorisés aident à identifier:
Des courts-circuits temporaires
Interruptions de signal
Échecs d'affichage
Dysfonctionnements du capteur
Instabilité opérationnelle déclenchée par l'eau
Ceci est particulièrement important pour les produits nécessitant un fonctionnement extérieur continu.
L'intérieur de la chambre est fabriqué en acier inoxydable SUS304, offrant une résistance à la corrosion à long terme dans des conditions de fonctionnement humides continues.
Les caractéristiques supplémentaires de la chambre comprennent:
Fenêtre d'observation
Système de drainage intégré
Réservoir de recirculation de l'eau
Approvisionnement en eau automatique
Protection contre les débordements
Protection contre la pénurie d'eau
Système de protection de fuite
La conception robuste de la chambre prend en charge les applications de test de laboratoire et de production à long terme.
Tests IPX5/IPX6Aidez le plus pour les appareils électroniques extérieurs qui font face à un spray droit, aux lavages propres et aux changements météorologiques. Ces articles peuvent rester fixes pendant des années. Souvent, ils sont assis dans des endroits où la réparation coûte cher.
Les caméras extérieures se cassent souvent près des anneaux d'objectif, des joints de virage, des sorties de fil et des trous sonores. Un petit itinéraire peut conduire l'eau vers la partie image. Cela provoque un flou ou de la rouille.
Les articles lumineux d'extérieur font face à des risques variés. L'eau peut pénétrer à travers le cadre de la lentille, le couvercle d'extrémité, le point de vis ou l'entrée de fil. Dans les configurations LED, même un peu d'eau peut blesser les conducteurs, couper la prise de sécurité ou marquer les visages lumineux.
Les capteurs d'usine et les unités de contrôle se tiennent souvent près des pompes, des réservoirs, des engins agricoles, des systèmes de courroie ou des zones de lavage. Leurs cas doivent combattre les ruisseaux d'eau de plusieurs côtés, pas seulement la pluie. Pour ces articles, les contrôles électroniques extérieurs devraient avoir lieu tôt. N'attendez pas que les outils soient définis.
L'approbation étanche est souvent considérée comme la dernière étape. En utilisation réelle, il devrait rejoindre la construction du produit. Les contrôles précoces d'entrée d'eau donnent aux concepteurs le temps de réparer le boîtier, l'anneau, les vis, les chemins de fil et le drain avant d'augmenter les coûts.
Une vérification de la pièce peut montrer si l'eau pénètre d'un côté. Il peut vérifier si l'anneau appuie même. Cela peut révéler si le bouchon de la fiche glisse sous le cours d'eau. Ou, il peut repérer si le boîtier fait un chemin d'eau mince près de la jointure.
Dans le travail d'échantillons, les groupes peuvent effectuer de nombreux contrôles IPX5/IPX6 après avoir changé l'épaisseur du mur, la forme du joint, le point de vis ou la méthode de la colle. Lors du test, les vérifications peuvent montrer des problèmes mis en place. Les exemples incluent un emplacement d'anneau inégal ou des attaches serrées desserrées.
En pleine fabrication, la même pièce peut soutenir les looks. Par exemple, une usine fabriquant des lumières extérieures peut vérifier les échantillons de chaque lot après l'âge, le tremblement ou les cycles de chaleur. Cela donne aux groupes de qualité une meilleure vue de si les unités réelles correspondent au plan vérifié.
De nombreuses pauses ne viennent pas du plus grand visage de l'affaire. Ils viennent de petites jointures où les choses se rencontrent.
Les points de pause habituels comprennent:
· Entrées de fil avec une mauvaise presse ou une mauvaise taille de fil
· Anneaux de lentille et couvertures claires sur les caméras et les lumières
· Films boutons et points clés
· Des bases de vis qui font des voies de fuite
· Coupes d'anneau rugueuses ou anneaux trop pressés
· Branchez les bouchons qui glissent dans le spray
· Égoutter les trous qui conduisent l'eau à l'engrenage
· Lignes de jointure en plastique ou bords minces du boîtier
Un fort ruisseau d'eau peut également montrer des changements mis en place. Une unité peut passer. Mais un autre du même groupe échoue car une bague s'est rapprochée. C'est pourquoi les contrôles d'entrée d'eau dans les chambres aident à la fois les groupes de conception et de qualité.
Xi'an LIB Industrie de la simulation environnementaleTravaille sur des salles de contrôle de l'environnement depuis 2009. Il couvre le plan, la construction, la vente et l'aide aux acheteurs mondiaux. Sa ligne d'articles comprend des salles de chauffage et de météo, des salles de rouille, des salles IP à poussière et à eau, des salles météorologiques et des salles de contrôle spéciales pour des états variés.
Pour un vendeur IPX5 IPX6 Water Spray Jetting Chamber, l'aide à la conception compte autant que les pièces. Les systèmes de contrôle étanches nécessitent une liaison d'eau, un drain, une sécurité électrique, des connaissances définies, une buse prête et un train de travailleurs. LIB donne un guide de configuration, garde l'aide, corrige le service,Prise de 3 ans et suivi à vie. Cela aide les usines à maintenir leur équipement de contrôle stable après l'envoi.
Les contrôles IPX5 et IPX6 offrent aux fabricants d'électronique de plein air un moyen clair de regarder la protection de l'eau selon les règles IEC 60529. Les pièces principales sont exactes: buse de 6.3mm et 12.5 L/min ± 5% pour IPX5, buse de 12.5mm et 100 L/min ± 5% pour IPX6, plage de pulvérisation de 2.5 m à 3 m, 1 minute par mètre carré, et au moins 3 minutes de temps de contrôle.
Pour les caméras extérieures, les lumières, les capteurs, les unités de contrôle et autres articles électriques ouverts, une salle de contrôle à entrée d'eau régulière peut montrer les points faibles des cas avant l'approbation ou les problèmes du site. La chambre de jet de pulvérisation d'eau LIB IPX5 IPX6 soutient un débit constant, un temps de pulvérisation défini, un tour d'échantillon modifiable, une boucle d'eau et un travail réel pour les groupes de conception et de création.
IPX5 utilise une buse de 6.3mm avec un débit d'eau de 12.5 L/min ± 5%. IPX6 utilise une buse de 12.5mm avec un débit d'eau de 100 L/min ± 5%. Les deux tests utilisent une distance de pulvérisation de 2.5 m à 3 m et une durée d'essai minimale de 3 minutes.
Les caméras extérieures, les lumières LED, les capteurs d'usine, les unités de contrôle, les pièces de charge EV, les outils de conversation, les écrans extérieurs et les boîtiers électriques peuvent bénéficier des contrôles des flux d'eau IPX5/IPX6.
Oui. L'industrie LIB fournit des systèmes de test entièrement étanches IP et anti-poussière, y compris des équipements étanches à IPX1-IPX8, des chambres à poussière IP5X/IP6X, des chambres à sable et à poussière et des systèmes de test de fiabilité environnementale intégrés.
Les fabricants doivent examiner la taille des buses, le débit vrai, la plage de pulvérisation, le guide du plateau tournant, la boucle d'eau, le garde de sécurité, le matériel de la pièce, le travail de guide, l'aide à la configuration, le service de maintien, et si le vendeur peut donner des correctifs d'étanchéité standard ou personnalisés.
