L'eau entre rarement dans un produit de manière dramatique en premier. Dans de nombreuses applications réelles, l'échec commence par un écoulement lent lent d'un plafond, de la condensation des systèmes CVC, de l'eau coulant le long d'un câble ou des gouttelettes tombant sur un panneau de commande pendant le nettoyage. Pour les boîtiers électriques, les connecteurs, les luminaires intérieurs, les appareils médicaux, les produits pour la maison intelligente et l'électronique industrielle, même de petites chutes peuvent entraîner de la corrosion, une défaillance de l'isolation, de faux signaux ou un fonctionnement dangereux.
UnIPX1 IPX2 appareil d'essai goutte à goutte d'eauEst conçu pour ce type de risque. Il crée des conditions d'eau dégoulinante contrôlées afin que les ingénieurs puissent évaluer si une enceinte protège les composants internes de la pénétration d'eau nocive selon les exigences de test CEI 60529. Bien que le test lui-même semble simple, des facteurs tels que le débit, la position de l'échantillon, l'angle d'inclinaison et la distribution goutte à goutte affectent tous le résultat final.
Un appareil de test d'égouttement d'eau IPX1 IPX2 est un système d'eau d'égouttement contrôlé utilisé pour évaluer les deux premiers niveaux de protection imperméable du code IP. L'eau passe à travers des trous répartis uniformément dans un bac d'égouttement positionné au-dessus de l'échantillon, créant des gouttelettes d'eau verticales sur l'équipement testé.
Contrairement aux tests de pulvérisation, de jet ou d'immersion, IPX1 et IPX2 se concentrent sur les chutes à basse pression. Ces tests simulent des conditions telles que la fuite du toit, la condensation ou un léger ruissellement incliné pendant le service normal.
Un système typique comprend:
Plateau goutte à goutte avec trous uniformes
Contrôle du débit d'eau réglable
Platine pour l'échantillon
Mécanisme d'inclinaison de 15 ° pour l'essai IPX2
Circulation d'eau et système de filtration
Contrôleur programmable
Structure de salle de travail en acier inoxydable
La distribution d'eau stable et reproductible est essentielle. Des trous de goutte à goutte bloqués, un écoulement inégal ou une pression instable peuvent entraîner des résultats inexacts et des jugements de réussite/échec incohérents.
Niveau d'essai | Exposition à l'eau | Position de l'échantillon | Débit | Durée du test |
IPX1 | Des gouttes qui tombent verticalement | Position normale de fonctionnement, tournante | 1 mm/min | 10 minutes |
IPX2 | Des gouttes tombant verticalement sur une enceinte inclinée | Inclinaison de 15 ° dans quatre directions | 3 mm/min | 2.5 min par position |
IPX1 évalue la protection contre les chutes d'eau verticalement lorsque le produit reste dans sa position de fonctionnement normale. L'IPX2 est plus exigeant car l'enceinte est inclinée de 15 ° dans quatre directions, ce qui permet à l'eau de s'accumuler autour des coutures, des évents, des entrées de câble, des boutons et des interfaces de joint.
Un produit qui passe IPX1 peut encore tomber en panne IPX2 si l'eau se déplace le long des joints de l'enceinte ou des chemins de connecteur pendant l'exposition inclinée.
IEC 60529 définit le système de code IP pour la protection de l'enceinte. Pour IPX1 et IPX2:
L'eau tombe verticalement sur l'échantillon
IPX1 utilise 1 mm/min d'intensité de l'eau
IPX2 utilise l'intensité de l'eau 3 mm/min
IPX2 nécessite des tests dans quatre positions inclinées
L'acceptation est basée sur le fait que l'eau provoque des effets nocifs
«Effet nocif» dépend de la norme et de l'application du produit. De petites traces d'eau dans les zones de drainage peuvent être acceptables, tandis que l'eau atteignant des pièces sous tension, des PCB, des terminaux, des capteurs ou des barrières d'isolation est généralement considérée comme une défaillance.
Avant l'essai, l'équipement testé doit être inspecté et documenté, y compris l'état du boîtier, les joints, les entrées de câble et l'état de fonctionnement. L'échantillon est ensuite placé dans sa position normale de fonctionnement sur le plateau tournant.
Pour les tests IPX1, l'appareil est réglé sur un débit d'eau de 1 mm/min, et l'échantillon tourne à environ 1 r/min pendant 10 minutes. Le but est de simuler une exposition verticale à l'eau ruisselante dans des conditions d'installation normales.
Pour les tests IPX2, l'échantillon est incliné à 15 ° de sa position normale et exposé dans quatre directions différentes. Le débit d'eau augmente à 3 mm/min, chaque position étant testée pendant 2.5 minutes.
Après exposition, le produit est inspecté pour la pénétration nocive. Les ingénieurs vérifient généralement les pièces sous tension, les cavités de connecteur, les zones de PCB, les écrans, les surfaces d'isolation, les commutateurs et les points d'entrée de câbles. Les contrôles fonctionnels sont souvent effectués avant et après l'ouverture de l'enceinte.
Les résultats de test fiables dépendent fortement de la configuration appropriée. Le plateau d'égouttement doit assurer une distribution uniforme de l'eau à travers des trous propres et non obstrués. L'approvisionnement en eau stable et le contrôle du débit sont importants car les fluctuations de pression peuvent affecter le niveau d'exposition.
L'échantillon doit être positionné aussi près que possible de son état d'installation réel. La direction du câble, l'orientation du montage et les chemins de drainage peuvent influencer considérablement le comportement de l'eau pendant les tests.
Les systèmes professionnels comprennent généralement:
Filtration de l'eau pour réduire le blocage du trou d'égouttement
Hauteur d'échantillon réglable
Rotation du plateau tournant stable
Contrôle programmable du débit et du chronométrage
Structures internes de l'acier inoxydable SUS304
Ces fonctionnalités aident à améliorer la répétabilité lors d'une utilisation continue en laboratoire.
Même si la procédure est relativement simple, les erreurs de test sont courantes.
Les problèmes typiques incluent:
Utilisation du débit IPX1 pendant les tests IPX2
Test IPX2 dans une seule direction inclinée
Démarrer la minuterie avant que le débit ne se stabilise
Ignorer les trous d'égouttement bloqués
Routage de câble incorrect qui crée des chemins d'eau irréalistes
Sauter l'inspection fonctionnelle après l'exposition
Un problème courant dans les tests de connecteurs est le suivi de l'eau le long du câble. Si le câble est acheminé différemment de la condition réelle d'installation, le résultat du test peut ne pas refléter les performances réelles sur le terrain.
Un bon appareil devrait fournir des conditions de test stables, répétables et faciles à contrôler plutôt que de simplement générer de l'eau ruisselante.
Les points de sélection importants comprennent:
Contrôle de débit précis 1 mm/min et 3 mm/min
Uniforme trous goutte à goutte de 0.4mm
Rotation stable du plateau tournant autour de 1 r/min
Fonction d'inclinaison 15 ° fiable
Positionnement d'échantillon réglable
Circulation d'eau et système de filtration
Construction de l'acier inoxydable SUS304
Contrôleur programmable d'écran tactile
Fenêtre d'observation pour la surveillance
Protections de sécurité pour les fuites et la pénurie d'eau
Pour les laboratoires effectuant des tests répétés sur plusieurs produits ou lots de production, l'automatisation permet de réduire les erreurs de l'opérateur et d'améliorer la cohérence.
Dans le développement pratique de produits, les tests IPX1 et IPX2 ne sont souvent que la première étape de la vérification de l'enceinte. De nombreux produits nécessitent également des niveaux d'étanchéité plus élevés ou une protection contre la poussière conformément aux normes IEC 60529 et connexes.
L'industrie LIB fournit une gamme complète d'équipements de test de poussière IP et d'étanchéité, notamment:
Équipement de test étanche
Équipement de test d'entrée de poussièreL'industrie LIB fabrique également des chambres de test de protection contre la poussière pour les tests IP5X et IP6X. Les systèmes typiques comprennent:
|  |

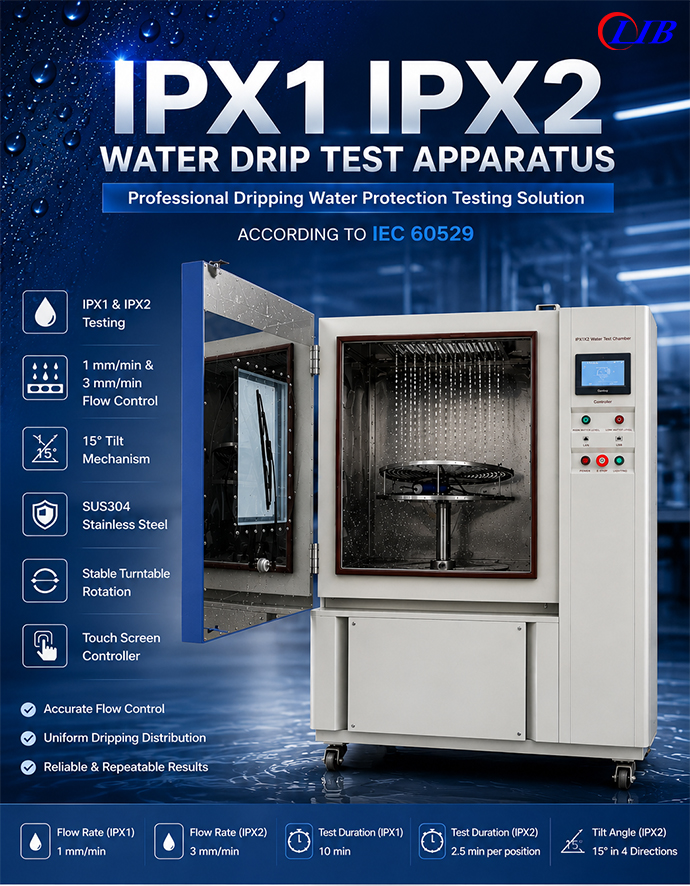

L'appareil d'essai goutte à goutte d'eau IPX1 IPX2 de l'industrie LIB est conçu pour une simulation d'égouttement stable et une utilisation à long terme en laboratoire. Le système prend en charge les tests IPX1 à 1 mm/min pendant 10 minutes et les tests IPX2 à 3 mm/min avec quatre positions de 15 °.
L'appareil utilise:
Trous goutte à goutte de 0.4mm avec espacement de 20mm
Structure de plateau tournant réglable
Contrôle programmable d'écran tactile de couleur
Système de circulation et de purification de l'eau
Salle de travail en acier inoxydable SUS304 et pièces en contact avec l'eau
Pour les fabricants de connecteurs et d'électronique, un contrôle de débit stable et un positionnement reproductible aident les ingénieurs à comparer plus efficacement les conceptions d'étanchéité et la cohérence de production.
L'industrie LIB se concentre sur des équipements de test environnemental fiables pour les tests imperméables, anti-poussière, climatiques et à la corrosion.
Pourquoi choisir l'industrie LIB:
Test 60529 IEC stable et précis
Construction de l'acier inoxydable SUS304
Tailles de chambre personnalisées disponibles
Contrôleur d'écran tactile facile à utiliser
Performance fiable pour les tests de laboratoire en continu
Support technique professionnel
Garantie de 3 ans
Support de service à vie
Qu'il s'agisse de tester des connecteurs, de l'électronique, des produits d'éclairage ou des équipements industriels, l'industrie LIB aide les clients à améliorer la fiabilité des produits avec des solutions IP complètes de test d'étanchéité et de poussière.
Contactez l'industrie LIB pour un équipement de test environnemental personnalisé et un support technique professionnel.
Les produits courants comprennent les boîtiers électriques, les connecteurs, l'éclairage LED, les appareils domestiques intelligents, les équipements médicaux, les capteurs, les adaptateurs d'alimentation et les produits électroniques intérieurs exposés à la condensation ou aux gouttes d'eau.
Oui. L'industrie LIB fournit des systèmes de test entièrement étanches IP et anti-poussière, y compris des équipements étanches à IPX1-IPX8, des chambres à poussière IP5X/IP6X, des chambres à sable et à poussière et des systèmes de test de fiabilité environnementale intégrés.
Un mauvais positionnement de câble peut créer des chemins d'eau irréalistes et produire des résultats inexacts. La configuration du test doit correspondre à la condition d'installation prévue chaque fois que possible.
