L'humidité relative semble simple sur un écran, mais un étalonnage précis du capteur RH n'est pas simple du tout. Une petite erreur dans la précision du capteur d'humidité peut affecter le stockage pharmaceutique, la surveillance de la salle blanche, les tests électroniques, les laboratoires de batterie, le conditionnement des matériaux et les enregistrements de qualité de la production. Un capteur lisant 55% RH lorsque la condition réelle est 60% RH peut sembler inoffensif dans un bureau. Dans un entrepôt contrôlé, un laboratoire ou un processus de test environnemental, cette lacune peut conduire à de mauvaises décisions.
Une chambre d'étalonnage d'humiditéDonne aux capteurs RH un environnement d'étalonnage stable, répétable et documenté. Au lieu de compter sur l'air ambiant ou sur un seul point d'humidité fixe, il crée des conditions de température et d'humidité contrôlées sur une plage de fonctionnement plus large. Pour les équipes qui ont besoin d'un étalonnage de routine du capteur RH, d'une inspection entrante, de tests de production ou d'un contrôle de qualité interne, la chambre devient l'espace contrôlé où les lectures peuvent être comparées à une norme de référence traçable.
Les lectures RH sont fortement liées à la température, au flux d'air, au placement du capteur, à la distribution de la vapeur d'eau et au temps de stabilisation. Sans environnement contrôlé, même un bon capteur de référence peut ne pas donner de données de comparaison utiles.

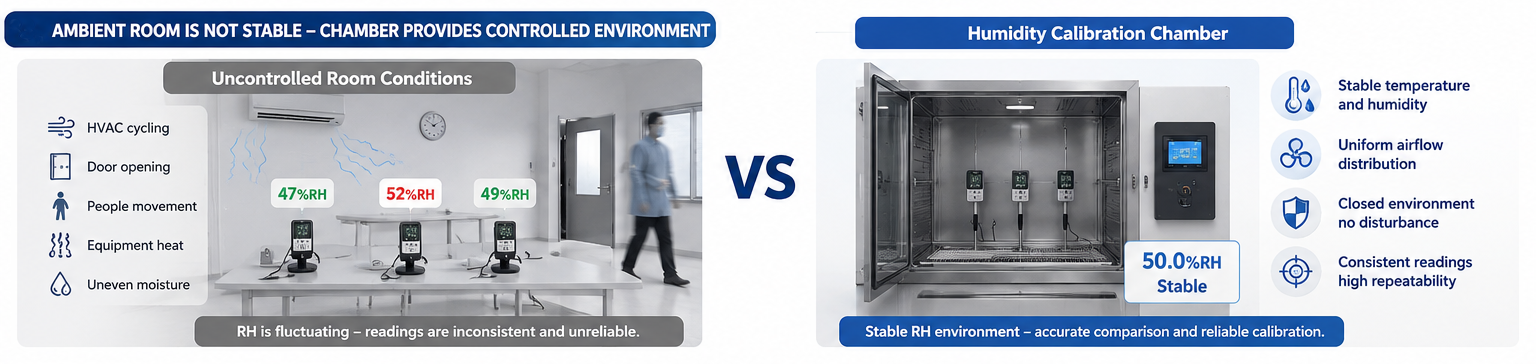

Une salle de laboratoire normale change chaque minute. Portes ouvertes. Cycles de climatisation. Les opérateurs se déplacent. L'équipement dégage de la chaleur. Un capteur placé près d'un mur, d'un évent, d'une lampe ou d'une alimentation électrique peut se lire différemment d'un capteur au centre de la pièce.
C'est pourquoi un calibrage non contrôlé de la pièce crée souvent des données dispersées. Un capteur peut répondre plus rapidement qu'un autre. Un capteur RH capacitif peut retarder après un changement de pas. Une sonde avec un filtre de protection peut avoir besoin de plus de temps pour s'installer. Lorsque l'environnement lui-même continue de bouger, il devient difficile de séparer l'erreur réelle du capteur de la fluctuation de la pièce.
Les solutions salines saturées sont largement utilisées pour l'étalonnage de l'humidité relative. ASTM E104 décrit un procédé pour générer des environnements RH constants dans des conteneurs relativement petits, avec une application de la sécheresse à la quasi-saturation à 0 ° C à 50 ° C, y compris l'étalonnage d'hygromètre. Il indique également que les solutions salines saturées peuvent être corrosives et qu'un contrôle de la température d'environ ± 0.1 ° C est nécessaire pour réaliser les valeurs RH générées à environ ± 0.5% HR.
Les valeurs à points fixes peuvent être précises, mais elles sont limitées. Ce sont généralement des configurations statiques de petit volume. Ils peuvent ne pas correspondre au flux d'air, au chargement de la chambre, au routage des câbles ou à la comparaison multi-capteurs nécessaires dans l'étalonnage des capteurs RH industriels. Par exemple, les valeurs courantes de sel saturé à 25 ° C comprennent environ 32.78% HR pour le chlorure de magnésium, 57.57% HR pour le bromure de sodium et 75.29% HR pour le chlorure de sodium, chacun avec sa propre incertitude.
Approche d'étalonnage | Force typique | Limitation principale |
Comparaison des pièces ambiantes | Rapide et faible coût | La pièce RH et la température sont instables |
Sel saturé point fixe | Points RH connus utiles | Petits systèmes fermés, sels corrosifs, flux de travail plus lent |
Chambre d'étalonnage d'humidité | Large gamme RH, programmes répétables, chargement multi-capteurs | Nécessite la sélection de la chambre, la norme de référence et le contrôle de la procédure |
Une chambre d'étalonnage d'humidité ne remplace pas une norme de référence. Il crée la condition contrôlée où le dispositif testé et la norme de référence peuvent être comparés équitablement.
Le contrôle stable de l'humidité réduit l'incertitude d'étalonnagePendant l'étalonnage de l'humidité relative, la chambre est définie sur des points cibles tels que 30% HR, 50% HR, 75% HR ou 90% HR. Une fois la consigne stable, l'instrument de référence et les lectures de DUT sont enregistrés en même temps.
Cette méthode contrôlée réduit les sources courantes d'erreur d'étalonnage: air ambiant à la dérive, changements de CVC à court terme, chaleur de l'opérateur, mauvaise étanchéité et répartition inégale de l'humidité. Il est particulièrement utile pour l'étalonnage par lots, où dix, vingt ou plus de capteurs RH doivent être comparés dans les mêmes conditions.
Le bon flux d'air de la chambre compte. Les capteurs près de la paroi de la chambre, de la porte ou de la sortie de l'humidificateur ne doivent pas voir une condition différente des capteurs au centre. Une chambre avec ventilateur interne et conduit d'air aide à répartir la température et l'humidité plus uniformément, réduisant l'écart local entre les positions. La chambre d'étalonnage d'humidité de LIB est conçue avec la distribution interne du flux d'air et l'isolation de la chambre pour soutenir le contrôle stable de l'humidité.
L'humidité relative dépend de la température. À la même teneur en vapeur d'eau, une masse d'air plus chaude montre une lecture HR plus faible, tandis qu'une masse d'air plus froide montre une lecture RH plus élevée. C'est pourquoi l'étalonnage du capteur RH ne doit pas traiter l'humidité seule comme la seule variable.
Par exemple, un point d'étalonnage RH de 25 ° C et 50% n'est pas la même condition pratique que 40 ° C et 50% HR. Les capteurs utilisés dans les pièces vieillissantes électroniques, les commandes de serre, les intérieurs automobiles ou les salles de stabilité pharmaceutique peuvent nécessiter des contrôles multipoints à la fois aux points d'humidité et de température.
IEC 60068-3-4 donne des conseils pour les tests de chaleur humide et le fonctionnement de la chambre. Il note qu'une humidité élevée combinée à une température élevée crée une contrainte sur les produits et donne des détails sur le fonctionnement de la chambre tels que l'utilisation d'une conductivité de l'eau comprise entre 5 µS/cm et 20 µS/cm à 23 ° C, nettoyage des pièces internes de la chambre avant l'essai, et en évitant l'injection directe d'eau dans l'espace de travail.
Une bonne chambre d'étalonnage d'humiditéA encore besoin d'une procédure minutieuse. Un mauvais chargement, des lectures précipitées et un mauvais placement de référence peuvent endommager la valeur du résultat d'étalonnage.
L'étalon de référence doit être placé à proximité de la zone de détection DUT, pas à côté de la paroi de la chambre ou directement dans la sortie du flux d'air. Si plusieurs sondes sont chargées, elles devraient avoir suffisamment d'espacement pour le mouvement de l'air. Les trous de câble doivent être scellés après le câblage pour réduire les fuites.
Une séquence courante consiste à passer d'une RH faible à une HR élevée: 30% RH, 50% RH, 75% HR, puis 90% HR. Cela réduit le risque de condensation sur les capteurs, les filtres et les boîtiers. Lorsque des tests d'humidité élevés sont nécessaires, les opérateurs doivent faire attention au point de rosée et éviter les baisses de température rapides qui peuvent provoquer la formation d'eau sur la surface du capteur.
Les capteurs RH ont besoin de temps pour s'installer. Un capteur nu peut se stabiliser plus rapidement qu'une sonde avec un filtre fritté, un capuchon de protection ou un boîtier en plastique. Dans l'étalonnage de la production, un temps de trempage fixe doit être inscrit dans la procédure. Par exemple, une fois la stabilité de la chambre atteinte, une équipe peut attendre 20 à 40 minutes avant d'enregistrer des données, en fonction de la construction du capteur et de l'incertitude requise.
Le workflow habituel est simple:
· Réglez l'humidité de la chambre et le point de température.
· Attendez que la norme de référence et les lectures DUT soient stables.
· Point de consigne de chambre d'enregistrement, lecture de référence, lecture du DUT, heure et numéro de série.
· Calculez la valeur de correction ou le résultat de réussite/d'échec.
· Répétez à tous les points d'humidité requis.
Pour les enregistrements d'étalonnage de grande valeur, les lectures brutes doivent être enregistrées plutôt que d'écrire uniquement «passer». Un capteur peut passer aujourd'hui mais montrer une dérive plus tard, et les données de tendance aident les équipes de maintenance à planifier le recalibrage.
Les erreurs d'humidité ne sont pas seulement des problèmes de laboratoire. Ils apparaissent dans les salles de stockage, les lignes de production, les chambres climatiques et les systèmes de surveillance sur le terrain.
Les laboratoires d'étalonnage ont besoin de points d'étalonnage d'humidité relative répétables, d'instruments de référence traçables et d'enregistrements clairs. Les équipes de qualité internes utilisent une chambre d'étalonnage d'humidité pour vérifier les sondes RH entrantes, les lots de production, les capteurs réparés et les appareils retournés sur le terrain avant leur réutilisation.
Les entrepôts pharmaceutiques, les salles blanches et les zones de stabilité fonctionnent souvent dans des fenêtres RH définies. Si un moniteur de salle dérive bas, une véritable excursion d'humidité peut être manquée. S'il dérive haut, le site peut enquêter sur une fausse alerte. Un étalonnage précis du capteur RH permet de garder les enregistrements environnementaux crédibles.
Les laboratoires électroniques utilisent des capteurs RH pour suivre l'exposition à l'humidité lors des tests de PCB, de connecteur, de batterie et de revêtement. Les équipes de test automobiles surveillent l'humidité pendant la validation du matériau intérieur, du module de capteur et de l'unité de contrôle. Lors des tests environnementaux, les capteurs RH prennent en charge les tests de chaleur humide où la température et l'humidité affectent les fuites électriques, la corrosion, le gonflement et la résistance d'isolement.
La chambre droiteN'est pas toujours le plus grand ou le plus complexe. Il doit correspondre à la plage du capteur, à la charge de travail, à la cible d'incertitude et à la méthode de fonctionnement quotidienne.
Si des capteurs sont utilisés entre 30% RH et 80% HR, la chambre doit couvrir ces points avec de la place aux deux extrémités. Si des capteurs sont utilisés dans des environnements de vieillissement, de stockage ou de chaleur humide à forte humidité, une couverture jusqu'à 90% HR ou plus est utile. Une gamme de chambres 20% RH à 98% RH offre une large couverture pour la plupart des travaux d'étalonnage des capteurs RH industriels.
Regardez au-delà de la gamme RH. La fluctuation de la température, l'écart de température, l'étanchéité de la chambre, la disposition du flux d'air, la méthode d'humidification et la qualité de l'eau affectent tous la répétabilité. Pour l'étalonnage du capteur, l'air stable autour du DUT importe plus qu'une spécification large qui ne peut pas être maintenue sous charge.
Un petit lot d'hygromètres portables peut nécessiter une chambre compacte. Une ligne de production vérifiant des dizaines d'émetteurs peut avoir besoin de plus de volume, d'étagères, de trous de câble et d'espace de montage. Les opérateurs doivent laisser suffisamment d'espacement autour de chaque tête de détection au lieu de remplir la chambre comme une armoire de rangement.
Les étapes programmables, la connexion réseau, les alarmes et l'exportation de données réduisent le travail manuel. Ces fonctionnalités sont utiles lors de l'exécution de l'étalonnage multipoint pendant la nuit ou lorsqu'un technicien doit gérer plusieurs chambres et instruments de référence.
Une chambre d'étalonnage d'humidité pratique doit couvrir les points d'étalonnage communs, maintenir une humidité stable, laisser suffisamment d'espace pour le chargement du capteur et prendre en charge les programmes répétables.
La chambre d'étalonnage d'humidité LIB couvre 20% HR à 98% HR, qui s'adapte à de nombreuses routines d'étalonnage des capteurs RH, des contrôles de stockage à faible humidité à la surveillance environnementale à haute humidité. Il peut être réglé sur des points d'humidité fixes ou des changements d'humidité cyclique pour différents besoins d'étalonnage.
L'écart d'humidité de la chambre est contrôlé à ± 2.5% HR. Pour le travail d'étalonnage, ce chiffre doit être lu correctement: la chambre crée un environnement de comparaison stable, tandis que l'étalon de référence détermine la correction d'étalonnage. Un écart plus bas et répétable aide les opérateurs à juger plus clairement la dérive des capteurs sur les courses répétées.
LIB offre des volumes de chambre de 100L à 1000L, ce qui donne aux laboratoires et aux équipes de production de la place pour faire correspondre la taille de la chambre avec la quantité de capteur, la conception des appareils, le routage des câbles et la charge de travail de test. Des volumes plus importants sont utiles lorsque les sondes, les émetteurs, les enregistreurs de données et les unités d'affichage doivent être vérifiés ensemble.
Un contrôleur d'écran tactile LCD couleur programmable et une connexion Ethernet aident les équipes à exécuter des programmes de pas, à enregistrer des données et à gérer de longues routines d'étalonnage. La chambre utilise également l'alimentation en eau automatique, un système de purification de l'eau, un intérieur en acier inoxydable, un port de câble, des étagères, une fenêtre de visualisation et une protection de sécurité pour le système d'humidité, une température excessive, une surintensité, pénurie d'eau et risques de fuite.
Paramètre de chambre clé | Valeur pratique pour l'étalonnage du capteur RH |  |
Gamme d'humidité | 20% RH à 98% RH | |
Déviation d'humidité | ± 2.5% HR | |
Options de température | Options à basse température jusqu'à-20 ° C, -40 ° C ou-70 ° C; plage supérieure jusqu'à + 150 ° C | |
Fluctuation de la température | ± 0.5 °C | |
Déviation de température | ± 2.0 °C | |
Volume intérieur | 100L, 225L, 500L, 800L, 1000L | |
Taux de chauffage/refroidissement | Chauffage 3 °C/min, refroidissement 1 °C/min | |
Contrôle | Écran tactile programmable, connexion Ethernet |
Xi'an LIB Industrie de la simulation environnementaleFabrique des chambres de test environnemental pour les clients mondiaux, avec la conception, la production, les ventes, l'installation, la formation et le service après-vente dans le cadre de sa capacité d'approvisionnement en chambre d'essai. LIB travaille dans la fabrication de chambres de test environnemental depuis 2009, sert des clients dans le monde entier et fournit des gammes de produits couvrant les chambres de température et de climat, les chambres de corrosion, les chambres IP de poussière et d'eau, les chambres d'altération, et chambres d'essai spéciales.
Pour les utilisateurs d'étalonnage de capteurs RH, la valeur de LIB n'est pas seulement le matériel de la chambre. Contrôle de l'humidité stable, conception de salle de travail en acier inoxydable, alimentation automatique en eau, isolation de la chambre, protection de sécurité et contrôle programmable tous les travaux d'étalonnage quotidiens. La chambre peut être utilisée pour des points d'étalonnage d'humidité fixes ou des programmes d'humidité cyclique. L'équipement d'étalonnage doit rester utilisable après la livraison. LIB fournit des conseils d'installation, de mise en service, de maintenance, de formation, une garantie de 36 mois, un service de suivi tout au long de la vie et le soutien des équipes de service après-vente et locales.
Une chambre d'étalonnage d'humidité est utilisée pour créer des conditions d'humidité relative et de température stables pour l'étalonnage du capteur RH, la vérification de l'hygromètre, la comparaison de l'émetteur et la vérification de l'enregistreur de données d'humidité.
L'étalonnage du capteur RH maintient les lectures d'humidité fiables. Il aide à détecter la dérive du capteur, à réduire les fausses alarmes, à prendre en charge les enregistrements de qualité et à protéger les matériaux ou les produits sensibles à l'humidité.
De nombreuses installations étalonnent les capteurs RH tous les 6 à 12 mois. Les capteurs utilisés dans l'humidité élevée, la vapeur chimique, la surveillance des salles blanches, le stockage pharmaceutique ou les tests critiques peuvent nécessiter des intervalles plus courts basés sur l'historique de dérive et les règles de qualité internes.
Une plage d'étalonnage de capteurs RH pratique comprend souvent des points tels que 30% RH, 50% RH, 75% HR et 90% HR. Une gamme de chambres allant de 20% HR à 98% HR couvre les points d'étalonnage de laboratoire et industriels les plus courants.
Oui. Une chambre d'étalonnage d'humidité peut calibrer plusieurs capteurs en même temps lorsque la chambre a suffisamment de volume, un bon flux d'air, un espacement approprié, un accès par câble scellé et une norme de référence stable placée près de la zone de détection.
