Comment vérifier la fiabilité du connecteur industriel à l'aide d'une chambre d'essai de gaz mixte
Les connecteurs d'équipement industriel échouent souvent bien avant que la machine principale n'atteigne la fin de sa durée de vie. Dans une armoire de commande de moteur, un véhicule minier, une station d'épuration ou un boîtier d'automatisation extérieur, les connecteurs transportent l'alimentation, les signaux de capteur, les données et les commandes de sécurité. Une légère augmentation de la résistance de contact peut entraîner des lectures instables, des arrêts intermittents, des bornes surchauffées ou un arrêt de production complet.
Une chambre d'essai de gaz mixteAide les fabricants à évaluer la fiabilité du connecteur dans des conditions contrôlées de gaz corrosif, d'humidité et de température avant le déploiement sur le terrain.
Les connecteurs sont de petits composants avec un impact de défaillance élevéLes connecteurs industriels sont largement utilisés dans les armoires PLC, les moteurs, les capteurs, les robots, les systèmes ferroviaires, les boîtiers d'alimentation extérieurs et les équipements de contrôle de processus. Bien que de petite taille, ils se trouvent à des jonctions électriques critiques.
En cas de corrosion, les premiers signes comprennent des signaux instables, des erreurs de communication, une chute de tension ou un chauffage local aux points de contact. Ces problèmes peuvent éventuellement conduire à des temps d'arrêt de l'équipement et à un dépannage difficile, même lorsque le connecteur semble toujours intact visuellement.
Par conséquent, les tests de fiabilité doivent aller au-delà des contrôles mécaniques tels que la force d'insertion, et également vérifier les performances électriques stables après une exposition à des environnements corrosifs.
Les environnements industriels contiennent souvent des polluants tels que des composés soufrés, des oxydes d'azote, des chlorures et de l'humidité qui ne sont pas présents dans des conditions intérieures propres.
Les applications typiques à haut risque comprennent:
· Armoires de contrôle extérieures dans les zones côtières ou industrielles
· Systèmes d'automatisation dans les usines de traitement chimique
· Systèmes de capteurs et de pompes dans les installations de traitement des eaux usées
· L'énergie, l'exploitation minière et l'équipement ferroviaire exposés à des conditions extérieures difficiles
Dans ces environnements, les tests de corrosion deviennent une étape nécessaire pour réduire les pannes de champ inattendues.

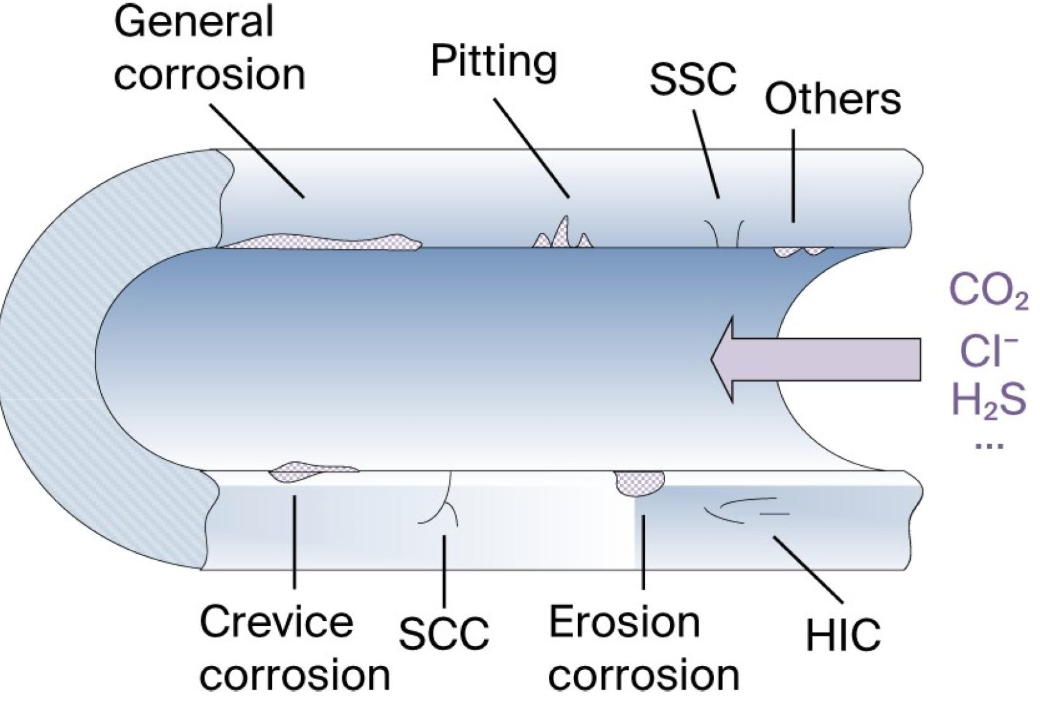

La corrosion du connecteur est causée par les effets combinés du type de gaz, de l'humidité, du matériau métallique, de la qualité du placage et du temps d'exposition. Un connecteur peut passer une inspection visuelle mais se dégrader électriquement après l'exposition.
Le sulfure d'hydrogène peut former des films de sulfure sur les surfaces de cuivre et d'argent. Le dioxyde de soufre peut accélérer la corrosion acide dans des conditions humides. Les oxydes d'azote augmentent l'oxydation de surface, tandis que le chlore peut provoquer une attaque rapide même à de très faibles concentrations.
Pour les tests de connecteurs, ces gaz sont généralement contrôlés à des niveaux de ppb car les contacts électriques sont très sensibles aux fines couches de corrosion qui peuvent affecter les signaux à faible courant ou à basse tension.
Les tests de gaz à écoulement mixte sont particulièrement importants pour les contacts plaqués tels que les systèmes or, étain, nickel et argent, où des points faibles tels que des pores, des bords ou des zones de sertissage peuvent être exposés.
L'effet le plus critique de la corrosion n'est pas l'apparence, mais la dégradation des performances.
Les problèmes communs comprennent:
· Résistance de contact accrue
· Instabilité du signal dans les circuits à faible courant
· Fiabilité réduite de l'accouplement
· Formation de films de surface sur les zones de contact
Pour les connecteurs industriels, la résistance de contact est une mesure d'évaluation clé et les modifications autorisées doivent être définies en fonction du type d'application, de la charge actuelle et des exigences du système.
 |  |
Une chambre d'essai de gaz mélangé est une chambre d'essai environnementale utilisée pour exposer les échantillons à des gaz corrosifs contrôlés, à la température, à l'humidité et au flux d'air. Pour les tests de fiabilité des connecteurs, il crée une atmosphère industrielle répétable à l'intérieur de la salle de travail.
La véritable pollution industrielle est rarement causée par un seul gaz. Un connecteur installé dans une usine de traitement des eaux usées, un atelier chimique ou un boîtier de commande extérieur peut faire face à un mélange de H₂S, SO₂, NO₂, Cl₂, oxygène, humidité et température cyclable.
Une chambre d'essai de gaz mélangé peut introduire plusieurs gaz à des rapports contrôlés tout en maintenant une humidité et une température stables. Pour les tests de fiabilité des connecteurs industriels, cela est plus proche de l'exposition au champ qu'un test à gaz unique. Il permet aux ingénieurs de comparer les matériaux, l'épaisseur du placage, les conceptions d'étanchéité, les structures de contact et les méthodes d'assemblage de câbles sous le même profil de contrainte.
Par rapport aux tests à un seul facteur tels que le brouillard salin ou l'exposition à l'humidité, les tests de gaz mixtes représentent mieux les mécanismes de corrosion combinés trouvés dans les environnements industriels.
Les tests de connecteurs fiables commencent par des paramètres bien définis qui correspondent aux environnements d'application réels et aux exigences du produit.
Les gaz d'essai courants comprennent H₂S, SO₂, NO₂ et Cl₂. La chambre d'essai à gaz mixte de l'industrie LIB prend en charge les tests de corrosion à gaz unique et mixte avec contrôle indépendant du canal de gaz.
Les conditions d'essai typiques comprennent:
Paramètre | Gamme d'essai typique ou réglage |
Concentration de SO₂ | 100-500 ppb ± 20 ppb, réglable |
Concentration de H₂S | 10-100 ppb ± 20 ppb, réglable |
Concentration de NO₂ | 200 ppb ± 20 ppb, réglable |
Concentration de Cl₂ | 10-20 ppb ± 5 ppb, réglable |
Plage de température | 15 ℃-80 ℃ |
Gamme d'humidité | 30%-98% RH |
Taux de changement d'air | 3-10 fois/h |
Lorsque le 60068 CEI est appliqué, des atmosphères d'essai telles que 25 ℃-30 ℃, 70%-75% HR et des concentrations de gaz définies au niveau ppb sont généralement utilisées. Les durées d'essai standard vont de 4 à 21 jours selon le niveau de gravité.
Dans les tests de gaz mixtes, l'humidité et le flux d'air affectent directement la consistance de la corrosion. La plupart des tests de connecteurs industriels utilisent une HR à 70% 75%, tandis qu'une humidité plus élevée peut être sélectionnée pour des conditions plus difficiles.
Un taux de change d'air stable (3 à 10 fois/h) assure une distribution uniforme du gaz et améliore la répétabilité des tests à travers les échantillons.
La durée du test dépend du but de la validation:
Cycles courts: criblage et comparaison des matériaux
10-14 jours: vérification de conception
21 jours: évaluation haute fiabilité
Les conditions d'accouplement et de non-accouplement peuvent être testées. L'exposition non liée se concentre sur la corrosion par contact direct, tandis que les tests d'accouplement évaluent la stabilité fonctionnelle après l'assemblage.
Un processus de test structuré garantit que les résultats reflètent les performances réelles plutôt que uniquement une exposition en laboratoire.
Les assemblages de connecteurs, les bornes, les boîtiers et les harnais de câbles doivent être entièrement documentés avant les tests. Les valeurs électriques initiales (résistance de contact, résistance d'isolement) et les conditions visuelles doivent être enregistrées.
Les échantillons doivent être positionnés pour éviter tout contact les uns avec les autres, et des coupons de référence (tels que le cuivre) peuvent être utilisés pour vérifier la gravité de la corrosion.
Programmez la concentration de gaz, la température, l'humidité, le flux d'air et la durée selon les normes de test ou les spécifications du client.
Exemple de condition:
30 ℃, 70% HR, H₂S 10 ppb, NO₂ 200 ppb, Cl₂ 10 ppb, SO₂ 100 ppb
Pour les tests CEI 60068, la traçabilité complète des paramètres (niveaux de gaz, tolérance, débit d'air et durée) doit être enregistrée dans le rapport.
La concentration de gaz, la température et l'humidité stables sont essentielles pour des résultats reproductibles. Un système fiable nécessite un contrôle précis des gaz, un flux d'air uniforme et une surveillance continue.

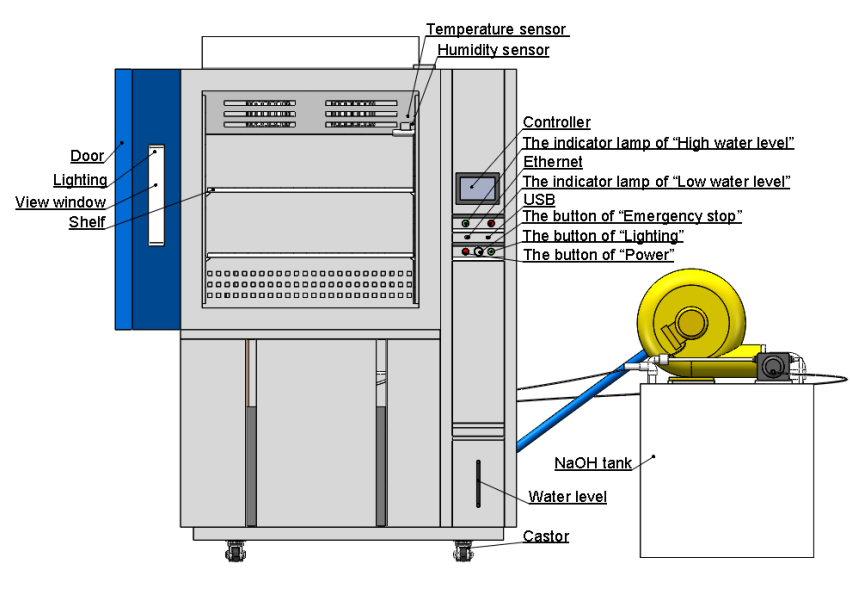

La chambre d'essai à gaz mixte de l'industrie LIB comprend des capteurs de gaz indépendants, une circulation d'air centrifuge, un contrôleur programmable, une connexion Ethernet/PC et une conception de salle de travail SUS316 résistante à la corrosion pour assurer un fonctionnement stable à long terme.
Après l'exposition, les échantillons doivent être stabilisés avant la mesure. Les ingénieurs comparent généralement les données pré et post-test pour évaluer les changements de performance.
Les principales inspections comprennent:
Changement de résistance de contact
Résistance d'isolation
Continuité électrique
Observation de la corrosion de surface
Analyse de l'état du placage
Inspection microstructurale
Force d'accouplement/sans couplement
Intégrité du sceau et du logement
Les critères d'acceptation finale doivent être définis en fonction du type d'application du connecteur, en particulier entre les connecteurs d'alimentation et de signal.
Les données de test doivent répondre à une question pratique: le connecteur peut-il toujours fonctionner en toute sécurité et de manière cohérente après une exposition aux gaz corrosifs?
Le changement de résistance de contact est souvent le premier point de données. Un connecteur peut passer si l'augmentation de la résistance reste dans la limite convenue et qu'aucun circuit ouvert intermittent ne se produit. La résistance d'isolement et les performances diélectriques peuvent également être vérifiées lorsque le connecteur est utilisé dans un équipement à plus haute tension.
Pour les connecteurs de signal, même une dégradation de surface mineure peut provoquer du bruit. Pour les connecteurs d'alimentation, la corrosion peut augmenter la chaleur au point de contact. Les rapports de test doivent inclure les valeurs initiales, les valeurs finales, le changement de résistance, l'état visuel et tout événement anormal pendant l'exposition.
L'inspection physique aide à expliquer les résultats électriques. Les films sombres, les produits de corrosion verts, les dépôts blancs, les piqûres, les attaques de bord ou les fissures de placage peuvent indiquer une faiblesse du matériau ou du processus. L'inspection microscopique peut révéler de la corrosion au niveau des pores, des rayures, des coutures de sertissage ou du métal de base exposé.
Si deux conceptions de connecteurs montrent des valeurs de résistance similaires mais que l'une d'entre elles présente une corrosion visible sévère, la conception du nettoyant peut être plus sûre pour une utilisation à long terme.

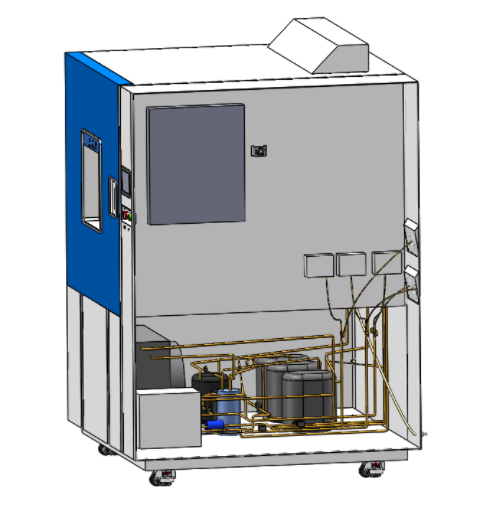

Pour les fabricants de connecteurs et les fournisseurs d'équipements industriels, la capacité de la chambre affecte directement la qualité des tests.
La chambre d'essai de gaz mixte LIB prend en charge le contrôle au niveau ppb de SO₂, H₂S, NO₂ et Cl₂. Chaque canal de gaz peut être surveillé et contrôlé indépendamment, ce qui permet de garder les tests de gaz mixtes répétables à travers les lots.
La chambre couvre 15 ℃-80 ℃ et 30%-98% HR, avec la fluctuation de la température de ± 0.5 ℃, l'écart de température de ± 2.0 ℃ et l'écart d'humidité de ± 2.5% HR. Cela permet aux tests de connecteurs de combiner l'exposition aux polluants avec une contrainte d'humidité stable.
Les tests de gaz corrosif nécessitent un fonctionnement sûr. La chambre comprend des gaz d'échappement, une serrure de porte électromagnétique, une protection contre la surchauffe, une protection contre les surintensités, une protection contre les pénuries d'eau, une protection contre la combustion sèche de l'humidificateur et une protection contre les fuites de terre. Ces caractéristiques sont importantes pour les longs tests utilisant des gaz toxiques ou corrosifs.
Le contrôleur programmable et la connexion PC prennent en charge les programmes de test répétables, la gestion des données et les tests d'exposition à long terme. Pour les fabricants exécutant la validation R & D et le contrôle qualité, la répétabilité est souvent aussi importante que la capacité de la chambre.
Industrie LIBFournit des chambres de test environnemental pour la corrosion, le climat, la poussière, la pénétration d'eau et les tests d'altération, soutenant la vérification de la fiabilité industrielle dans plusieurs industries.
Pour les clients testant des connecteurs d'équipements industriels, LIB fournit plus qu'un corps de chambre. L'entreprise peut prendre en charge la sélection de la chambre, la configuration du gaz, la discussion sur l'état des tests et les besoins d'exploitation à long terme. Sa chambre d'essai de gaz mélangé est adaptée aux composants électroniques, aux matériaux métalliques, aux assemblages industriels, aux échantillons de connecteurs et à d'autres produits nécessitant des données de résistance à la corrosion avant utilisation sur le terrain.
L'industrie LIB fournit non seulement des chambres de test de gaz mixtes avancées, mais assure également un support client à long terme avec3 ans de garantie et service technique à vie. Notre équipe prend en charge les conseils d'installation, la formation au fonctionnement et la consultation technique continue pour vous aider à maintenir des performances de test stables et fiables tout au long du cycle de vie de l'équipement.
Les tests de gaz mixtes vérifient la réaction des connecteurs des équipements industriels aux gaz corrosifs tels que H₂S, SO₂, NO₂ et Cl₂ sous une humidité et une température contrôlées. Il aide à révéler la corrosion de contact, l'augmentation de la résistance, les dommages causés par le placage et l'instabilité du signal avant que le connecteur ne soit utilisé dans des environnements difficiles.
Les gaz courants comprennent le sulfure d'hydrogène, le dioxyde de soufre, le dioxyde d'azote et le chlore. Selon l'application, l'ammoniac ou d'autres gaz peuvent également être utilisés. Pour les tests de fiabilité du connecteur, la concentration de gaz est généralement contrôlée au niveau ppb.
La corrosion crée des films ou des dépôts sur les surfaces de contact métalliques. Ces couches peuvent réduire la conductivité et augmenter la résistance de contact. Dans les circuits de signaux à faible courant, même un petit changement de résistance peut provoquer des lectures instables ou une défaillance intermittente.
Les industries qui ont généralement besoin de ces tests comprennent l'automatisation industrielle, l'équipement électrique, le transport, les machines minières, le traitement des eaux usées, les télécommunications, les équipements marins, le traitement chimique et les systèmes électroniques extérieurs.
