Sur le marché mondial concurrentiel d'aujourd'hui, les performances d'étanchéité ne sont plus facultatives-c'est une exigence de base pour la qualité et la certification des produits. De l'électronique grand public et des appareils portables aux composants automobiles et à l'éclairage extérieur, l'exposition à la pluie et aux éclaboussures d'eau est inévitable dans des environnements réels.
Sans tests d'étanchéité IPX3 ou IPX4 appropriés, les produits sont confrontés à de graves risques:
Non-respect des exigences de certification IEC
Augmentation des demandes de garantie et des retours de produits
Dommages à la réputation de la marque sur les marchés internationaux
IPX3 (anti-pluie) et IPX4 (anti-éclaboussures) représentent leNiveaux de protection d'entrée les plus largement appliqués et essentielsEn vertu des normes IEC. Choisir conforme et précisÉquipement de test IPX4Est la première étape vers la durabilité des produits et l'accès au marché.
 |
|
IPX3 et IPX4 sont définis sous CEI 60529, mais ils diffèrent considérablement en termes de couverture et de gravité des tests.
| Article d'essai | Angle de tube oscillant | Exposition à l'eau | Durée du test |
|---|---|---|---|
| IPX3 | ± 60 ° à partir du centre | Pluviométrie simulée | 10 minutes |
| IPX4 | ± 180 ° de couverture complète | Éclaboussures de toutes les directions | 10 minutes |
Les tests IPX4 sont plus exigeants car l'eau est pulvérisée à partir deToutes les directions, Pas seulement des angles limités. Cela crée un environnement beaucoup plus difficile pour les joints, les enclos et les joints.
Deux méthodes principales sont utilisées:
Méthode du tube oscillant (la plus courante)
Méthode de buse de pulvérisation portable
Pour la cohérence et l'automatisation du laboratoire, le système de tubes oscillants est le choix préféré, en particulier pour les tests industriels répétables.
Sélection de la droiteÉquipement de test IPX3/IPX4Est critique. Un système bien conçu assure la conformité, la répétabilité et la fiabilité à long terme.
|  |
| |

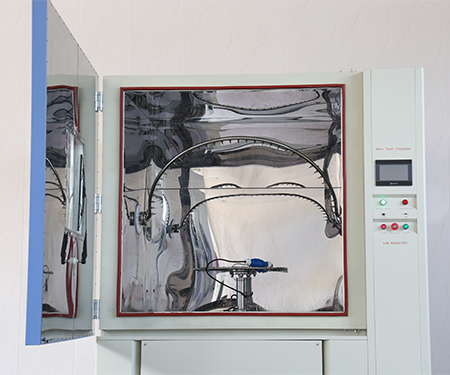

Salle de travail | OTube oscillant | Éclairage intégré | |
|  |  | |
| Turnbale | Débitmètre | Alimentation étanche intégrée | |
Un système de haute qualité doit prendre en charge plusieurs angles de test, notamment:
15 °, 30 °, 60 °, 90 ° et 180 °
Commutation automatique entre les modes IPX3 et IPX4
Cette flexibilité permet à un système de couvrir efficacement plusieurs niveaux de protection.
C'est l'un des facteurs les plus critiques mais souvent négligés.
Un équipement de test IPX4 fiable doit inclure:
Régulation automatique de la pression d'eau
Surveillance du débit en temps réel
Conformité avec les exigences de tolérance d'écoulement IEC 60529
Sans contrôle de débit stable, les résultats des tests deviennent incohérents et invalides.
La qualité des buses de pulvérisation affecte directement la précision du test.
Recherchez:
Construction en acier inoxydable
Отверстиdér (diamètre précis du trou), foré au laser
Conception anti-corrosion et anti-colmatage
Cela garantit une distribution d'eau uniforme et une stabilité à long terme.
Pour les tests motorisés (tests en direct), la gestion des câbles est essentielle.
Les systèmes avancés comprennent:
Platine tournante avec vitesse réglable
Système d'anneau de glissement intégré pour empêcher la torsion des câbles
Alimentation continue pendant les tests
Ceci est particulièrement important pour l'électronique et les composants automobiles.
Le choix du rayon de tube correct dépend de la taille de votre produit.
Les options typiques incluent:
R200 / R400 → Petite électronique
R600 / R800 → Produits de taille moyenne
R1000 → Grands équipements ou assemblages
La sélection du mauvais rayon peut entraîner un impact inégal sur l'eau et des résultats inexacts.
L'équipement de test IPX4 moderne devrait comporter:
Interface d'écran tactile PLC
Cycles d'essai programmables
Exportation et journalisation des données
Affichage en temps réel de la pression, du débit et de la durée
L'automatisation améliore l'efficacité et réduit l'erreur de l'opérateur.
Défi:Espace de laboratoire limité et tests à volume élevé
Solution:Chambre d'essai IPX4 compacte avec des montages multi-positions
Cette configuration maximise l'utilisation de l'espace tout en maintenant l'efficacité des tests.
Défi:Grande taille de produit et fortes exigences d'exposition à l'eau
Solution:Système de tube oscillant à grand rayon avec conception de drainage optimisée
Un drainage efficace empêche l'accumulation d'eau et assure des tests continus.
Défi:Test multi-environnement (température de l'eau)
Solution:Intégration des tests IPX4 avec les chambres environnementales
Cela permet des tests combinés tels que haute/basse température avec exposition à l'eau, simulant plus précisément les conditions du monde réel.
Pas vrai. Les tubes surdimensionnés peuvent réduire la cohérence de l'impact de l'eau.
Faites toujours correspondre le rayon aux dimensions de votre produit.
Sans filtration appropriée:
Les buses peuvent obstruer
L'accumulation d'échelle affecte le débit
Les résultats des tests deviennent peu fiables
Un système de filtration intégré est essentiel pour un fonctionnement à long terme.
Même le meilleur équipement échouera dans un laboratoire mal conçu.
S'assurer:
Capacité de drainage adéquate
Conception anti-refoulement
Optimisation de la pente du plancher
Toutes les machines sur le marché ne sont pas vraiment conformes.
Questions clés à poser:
Le système répond-il aux exigences d'étalonnage IEC 60529?
Existe-t-il une documentation de vérification ou de validation?
Le fabricant peut-il fournir des rapports de test?
La conformité n'est pas seulement une question de fonction-c'est à peu prèsPrécision vérifiée.
La principale différence réside dans la couverture d'exposition de l'eau.
IPX3 protège contre l'eau pulvérisée à des angles allant jusqu'à ± 60 °, simulant les précipitations, tandis que IPX4 offre une protection contre les éclaboussures d'eau dans toutes les directions (± 180 °). Cela fait de l'IPX4 un niveau de test d'étanchéité plus strict.
Selon IEC 60529, la durée standard du test d'étanchéité IPX4 est10 minutes. Cependant, dans les applications pratiques, la durée peut être prolongée en fonction des exigences du produit, des normes de test ou des spécifications du client.
Oui. Un bien conçuÉquipement de test IPX3/IPX4Peut effectuer les deux tests en ajustant l'angle du tube oscillant et les paramètres d'essai. Cette capacité à double fonction améliore l'efficacité et réduit les investissements en équipement.
Explorez d'autres solutions de test étanches pour couvrir toutes les exigences d'évaluation IP, de l'IPX1 à l'IPX9K.
Pour répondre à des exigences plus élevées en matière de protection imperméable et à des applications de test plus larges, vous pouvez également être intéressé par les solutions suivantes:
Conçu pour simuler des jets d'eau à haute pression,Chambre de projection d'eau IPX5 X6Évalue la résistance des produits dans des conditions d'exposition à l'eau plus extrêmes. Il est largement utilisé pour les pièces automobiles, les équipements de plein air et l'électronique industrielle.
CeciRéservoir d'immersion d'eauLe système est utilisé pour tester les performances d'étanchéité dans des conditions d'immersion, y compris une submersion temporaire ou continue. Idéal pour les appareils tels que les appareils portables intelligents, les capteurs et les composants électroniques scellés.
Une solution entièrement intégrée couvrant les tests IPX1 à IPX9K, combinant des tests de pluie, d'éclaboussure, de jet et d'immersion dans un système complet. Convient aux laboratoires et aux fabricants nécessitant une conformité totale avec IEC 60529.
Vous recherchez un fournisseur d'équipement de test IPX4 fiable?
Télécharger les fiches techniques détaillées
Demander une vidéo de démonstration
Obtenez une solution de test personnalisée gratuite
Contactez l'industrie LIB aujourd'hui pour optimiser votre système de test d'étanchéité et garantir que vos produits répondent aux normes de qualité les plus élevées.
