Pourquoi vos tests de température haute et basse échouent et comment éliminer les faux résultats

Jun 05 2026

Table of Content [Hide]

L'objectif fondamental des essais à haute et basse température est de révéler les faiblesses de conception latentes avant qu'un produit n'atteigne le marché, une chaîne de montage automobile ou une armoire de chantier sans surveillance.

Lorsqu'un composant tombe en panne à l'intérieur d'une chambre thermique, l'hypothèse immédiate est souvent celle d'un échantillon d'essai défectueux. Cependant, les ingénieurs fiabilistes expérimentés savent que toutes les défaillances ne sont pas équivalentes. Une part significative des défaillances lors d'essais thermiques provient de variables externes : configurations d'essai compromises, flux d'air perturbé, dérive des capteurs ou mauvaise stabilité de la chambre.

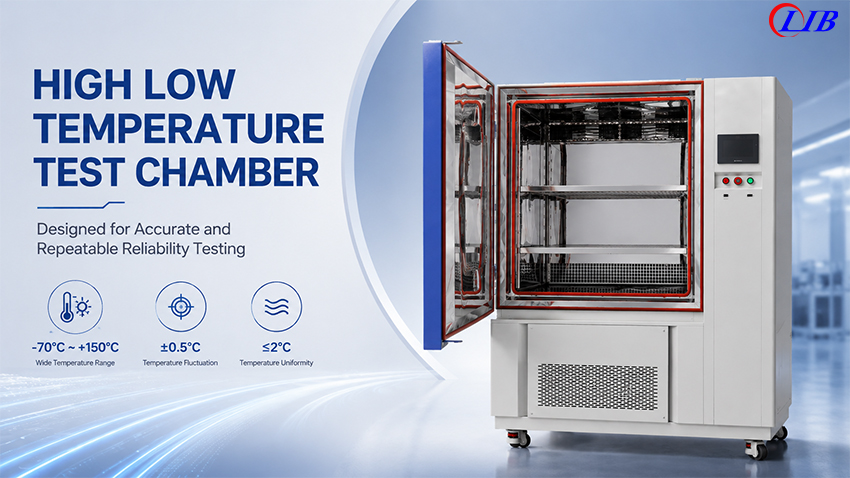

Pour les responsables qualité et les équipes achats, une défaillance lors d'un essai est inutile si elle n'est pas prouvée comme étant réelle, reproductible et exploitable à des fins de R&D. Ce guide détaille les causes racines des défaillances réelles de produit ainsi que des « fausses alarmes » induites par la chambre, et explique comment choisir une chambre d'essai à hautes et basses températures qui fournit des données non altérées.

Défaillances liées au produit : Comprendre la mécanique des contraintes thermiques

Lorsqu'un produit échoue légitimement lors d'essais à haute température, basse température ou de cycles thermiques, c'est généralement dû aux limites physiques inhérentes à ses matériaux. Différents matériaux se dilatent, se contractent et vieillissent à des rythmes variables.

Facteurs de contrainte thermique

Basses températures	Hautes températures
Fragilisation des matériaux	Ramollissement et déformation des polymères
Perte d'étanchéité/d'élasticité	Oxydation accélérée et dérive

Fatigue cyclique continue (CTE)

→ Micro-fissures et circuits ouverts

Dilatation thermique, contraction et désaccord de CTE

Les sous-ensembles modernes — comme les modules de commande automobile — intègrent des métaux, plastiques, verre, adhésifs, silicium et caoutchouc. Chacun de ces matériaux possède un coefficient de dilatation thermique (CTE) distinct.

Lorsqu'ils sont soumis à des cycles sur des plages extrêmes (par exemple -40°C à +125°C), les joints de soudure, les broches de connecteurs et les interfaces de potting subissent des contraintes intenses alternées de traction et de compression. Sur des dizaines ou des centaines de cycles, ces événements de contrainte microscopiques culminent en délamination interfaciale, micro-fissures, circuits ouverts ou défaillance structurelle des joints.

Fragilisation à basse température

À des températures inférieures à zéro, les polymères, les élastomères et les adhésifs structurels subissent une transition vers un état vitreux et fragile.

Plastiques et gaines : Les isolants de câbles et les boîtiers qui résistent aux essais de chute à température ambiante peuvent se fissurer sans effort sous un impact minimal dans un stockage au froid.

Joints élastomères : Les joints toriques perdent leur force d'étanchéité en se rigidifiant, créant des voies de fuite de vide ou de fluide.

Ramollissement, déformation et vieillissement accéléré à haute température

Une exposition prolongée à la chaleur sèche compromet simultanément les propriétés physiques et électriques :

Fluage structurel : Les boîtiers en plastique et les bossages de vis se ramollissent, réduisant la pression de fixation interne et compromettant les joints d'étanchéité IP.

Dérive électrique : Les températures élevées accélèrent les réactions chimiques, stimulant l'oxydation, provoquant des déviations d'étalonnage des capteurs et augmentant la contrainte interne des batteries haute densité (LIB).

Défaillances liées à la chambre d'essai à hautes et basses températures : Le danger des « fausses alarmes »

Une chambre d'essai environnementale devrait être un arbitre neutre. Si la chambre introduit des variables environnementales non contrôlées, elle peut déclencher de fausses défaillances (rejet d'une conception parfaitement bonne) ou de fausses réussites (expédition d'une bombe à retardement à l'utilisateur final).

Fluctuation de température hors tolérances

Dans les essais de précision — comme les essais sur les batteries lithium-ion (LIB) — la fluctuation de température à court terme autour du point de consigne est bien plus dommageable que la dérive à long terme. Un micro-cyclage rapide de la température de l'air applique des chocs thermiques artificiels aux composants électroniques sensibles.

Les essais de fiabilité de haut niveau exigent des chambres capables de limites de contrôle serrées (≤ ±0,5°C) pour garantir que la contrainte enregistrée provient strictement du profil de base.

Non-uniformité spatiale de la température

Si la distribution d'air à l'intérieur de la chambre de travail est mal conçue, des gradients de température se formeront. Un échantillon placé directement près de la gaine d'alimentation en air primaire subira une charge thermique très différente d'un échantillon obstrué derrière un montage volumineux.

Pour maintenir la parité lors des essais par lots, l'uniformité spatiale de la température doit être rigoureusement maintenue à ≤ 2°C.

Sortie d'air : Vitesse élevée / Température directe → Échantillon A : Sur-contraint

Zone morte : Flux d'air obstrué → Échantillon B : Sous-contraint

Résultat : Essais par lots inéquitables et données statistiques corrompues.

Temps de récupération prolongés (inertie thermique)

Chaque fois qu'une porte de chambre est ouverte pour un ajustement d'échantillon, ou qu'un dispositif sous tension de masse élevée est chargé, le climat interne se dégrade.

Si les systèmes de réfrigération et de chauffage réagissent lentement, la chambre peut utiliser une grande partie du temps de maintien désigné simplement pour revenir au point de consigne.

Exemple : Un palier programmé de 30 minutes à -40°C est invalidé si la chambre passe 12 de ces minutes à récupérer d'un déséquilibre thermique. La température réelle du cœur du produit n'atteint jamais la stabilisation.

Erreurs de configuration et d'exploitation qui corrompent les données d'essai

Même la chambre environnementale la plus avancée donnera des données inexactes si la configuration opérationnelle viole la thermodynamique.

Temps de maintien inadéquats

La température de l'air atteint invariablement le point de consigne cible plus rapidement que la masse centrale de l'échantillon d'essai. Alors qu'un PCB nu se stabilise en un instant, les boîtiers automobiles lourds en aluminium moulé ou les modules de batterie denses nécessitent des temps de maintien prolongés.

Arrêter le chronomètre trop tôt conduit à de fausses réussites.

Blocage du flux d'air par surcharge

Empiler les échantillons d'essai très serrés, les placer directement contre les parois internes de la chambre ou bloquer le plénum de retour d'air étrangle le transfert de chaleur par convection.

Charges thermiques internes non calculées

Les composants électroniques actifs, les moteurs, les lampes et les cycles de charge de batterie libèrent de la chaleur parasite dans la chambre.

Si cette dissipation thermique dépasse la capacité de refroidissement active de la chambre (par exemple, dépassement d'une limite de charge active de 1000W), la chambre ne pourra pas maintenir les bases de température basse.

Stratégie de dépannage : Isoler la cause racine

Lorsqu'un essai à hautes et basses températures échoue, les ingénieurs doivent suivre une matrice de diagnostic structurée pour déterminer la responsabilité :

Défaillance d'essai thermique

Schéma de défaillance spatiale ?

Varie selon l'emplacement dans le rack
Flux d'air bloqué / zones inégales

→ Erreur de chambre / configuration

Point de défaillance universel ?

Défaut à exactement la même température
Limite de conception ou de matériau

→ Vrai défaut produit

Analyser les schémas de défaillance spatiale

Si les défaillances se produisent systématiquement dans une zone spécifique de la chambre (par exemple, coin inférieur gauche), enquêter sur la vitesse et l'uniformité du flux d'air localisées.

Si les défaillances se produisent uniformément quel que soit l'emplacement, le problème est probablement une limite native de conception du produit.

Auditer les journaux de données en temps réel

Examiner les courbes continues du point de consigne par rapport à la température réelle.

Inspecter les journaux pour détecter les dépassements thermiques lors de rampes rapides, les déclenchements d'alarme inattendus ou les chutes causées par des fluctuations de puissance cachées.

Documenter la manifestation physique

Prendre des photographies haute résolution de la densité de chargement interne, du cheminement des fils à travers les ports d'accès (en s'assurant que les joints de porte ne sont pas pincés) et de l'orientation des échantillons par rapport aux gaines d'air.
