AChambre d'humidité de température de bancEst aussi fiable que sa stratégie de maintenance. Dans les environnements de laboratoire où des tests de stabilité ICH, de fiabilité électronique et de durabilité du revêtement sont effectués, même une dérive mineure du contrôle de l'humidité peut invalider les résultats à long terme.
Des études de stabilité pharmaceutique à 25 ° C/60% HR aux tests de fiabilité des semi-conducteurs à 85 ° C/85% HR, un contrôle environnemental cohérent est essentiel. Cependant, de nombreuses pannes ne proviennent pas de la panne de l'équipement-elles proviennent de facteurs de maintenance négligés tels que la dégradation de la qualité de l'eau, le vieillissement de la mèche humide, le déséquilibre du flux d'air et la dérive d'étalonnage.
Ce guide explique les principes techniques fondamentaux de la stabilité d'humidité et fournit une approche de maintenance structurée pour assurer une précision et une répétabilité à long terme.
Dans des conditions réelles de laboratoire, la déviation d'humidité apparaît rarement soudainement. Au lieu de cela, il se développe progressivement à travers:
Léger changements dans l'efficacité de l'évaporation
Dérive du capteur au fil du temps
Uniformité réduite du flux d'air
Contamination dans les systèmes d'eau
AChambre environnementale de bancPeut encore chauffer et refroidir normalement, mais le contrôle de l'humidité commence à perdre de la précision-montrant un dépassement, une stabilisation lente ou une récupération incohérente après l'ouverture de la porte.
Ceci est particulièrement critique dans les tests réglementés ou de haute précision tels que:
Conditions de stabilité ICH: 25 °C ± 2 °C / 60% HR ± 5% HR, 30 °C ± 2 °C / 65% HR ± 5% HR, 40 °C ± 2 °C / 75% HR ± 5% HR
Test de fiabilité électronique: 85 °C / 85% HR pendant 1,000 heures (double 85)
Test de résistance de revêtement: ASTM D2247 à 38 °C / 100% HR
Même une petite dérive d'humidité peut affecter de manière significative le taux de corrosion, la stabilité chimique et le comportement de dégradation du matériau.
La génération d'humidité dépend fortement de la consistance de l'évaporation. Si l'eau contient:
Minéraux dissous
Résidus de chlore
Particules suspendues
Il formera progressivement des dépôts d'échelle sur les éléments chauffants et les plateaux d'humidification.
Cela conduit à:
Efficacité réduite d'évaporation
Réponse d'humidité retardée
Instabilité de lecture du capteur
Dégradation de chauffage au fil du temps
Même les composants en acier inoxydable ne sont pas immunisés lorsqu'ils sont exposés à une mauvaise qualité de l'eau sur de longs cycles.
La plupart des systèmes de chambre environnementale nécessitent une eau de pureté contrôlée telle que:
Eau distillée
Eau désionisée (DI)
Eau d'osmose inverse (RO)
Eau déminéralisée
Exigences typiques de résistivité:
50 kΩ · cm à 1 MΩ · cm (gamme standard)
Certains systèmes permettent jusqu'à 2 MΩ · cm
Conductivité: 0.1-10 µS/cm selon la conception
Important: L'eau ultra-pure n'est pas toujours meilleure. La qualité de l'eau doit correspondre aux spécifications du fabricant pour éviter la corrosion ou l'instabilité de certains systèmes.
Accumulation d'échelle sur le réchauffeur d'humidificateur
Biofilm ou formation d'algues dans le réservoir
Filtres bloqués provoquant des alarmes à faible niveau d'eau
Taux d'évaporation incohérent
Corrosion dans les systèmes de tuyauterie internes

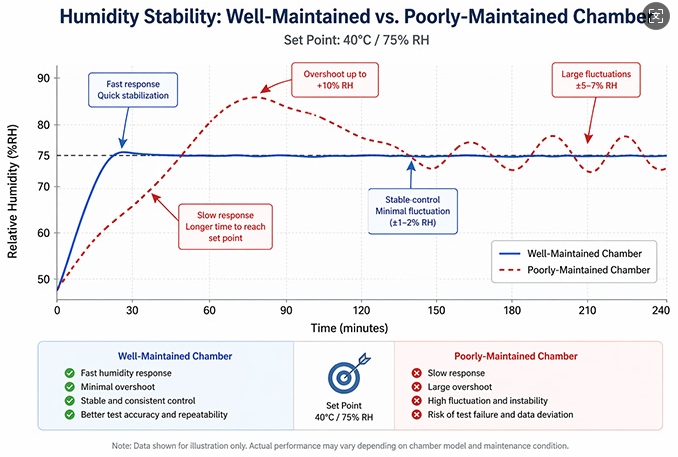

Par exemple, dans les tests RH à 40 ° C/75%, l'accumulation d'échelle peut ralentir considérablement le temps de stabilisation même si la chambre atteint visuellement le point de consigne.
Dans les systèmes de contrôle de l'humidité de l'ampoule humide, la mèche:
Fournit de l'eau au capteur
Permet le refroidissement basé sur l'évaporation
Influe directement sur la précision du calcul RH

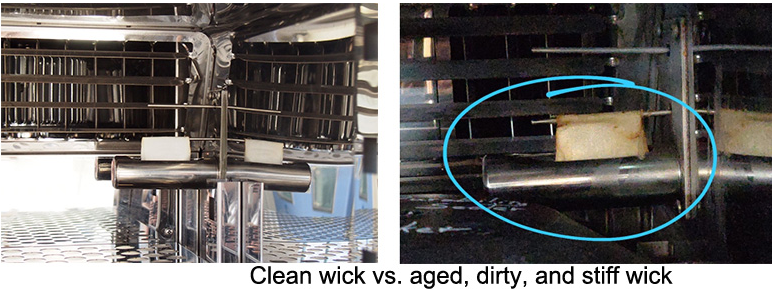

Si la mèche est contaminée ou inégalement saturée, les lectures d'humidité deviennent peu fiables.
Remplacez la mèche humide lorsque vous observez:
Décoloration ou durcissement de surface
Absorption d'eau réduite
Dommages ou déformation de la fibre
Réponse lente aux changements d'humidité
Contamination ou dépôts visibles
Assurer un contact complet entre la mèche et le capteur
Toujours utiliser de l'eau distillée ou DI pour le prémouillage
Évitez le contact direct avec la surface de la mèche
Remplacer régulièrement dans des conditions de test à haute fréquence
Une mèche dégradée est l'une des causes cachées les plus courantes du contrôle instable de l'humidité dans les systèmes climatiques de banc.
L'étalonnage garantit que les valeurs affichées correspondent aux conditions réelles de la chambre. Sans cela, même un système d'aspect stable peut produire des données de test invalides.
Fréquence d'étalonnage recommandée:
Utilisation standard en laboratoire: tous les 12 mois
Tests à haute fréquence ou réglementés: tous les 6 mois
Après relocalisation, réparation, ou résultats anormaux: recalibrage immédiat
| Application | Points d'étalonnage |
|---|---|
| Test de laboratoire général | 25 °C / 50% HR, 40 °C / 80% HR |
| Stabilité pharmaceutique | 25 °C / 60% HR, 30 °C / 65% HR, 40 °C / 75% HR |
| Fiabilité électronique | 40 °C / 93% HR, 85 °C / 85% HR |
| Tests de revêtement | 38 °C / 100% HR |
Toujours stabiliser la température avant de régler l'humidité
Utiliser la vérification multipoint (faible/moyen/élevé)
Placez les capteurs près des positions réelles de charge de l'échantillon
Évitez les hypothèses d'étalonnage à chambre vide uniquement
Un bon étalonnage détermine directement si les données d'essai sont acceptables pour la certification ou la soumission réglementaire.
La plupart des problèmes d'instabilité proviennent d'un nombre limité de causes profondes:
Mauvaise qualité de l'eau
Mèche sale ou vieillie
Obstruction du flux d'air
Dérive du capteur
Un mauvais placement de l'échantillon
Fuite d'étanchéité de porte
Toujours dépanner dans cet ordre:
Contrôle du système d'eau
Inspection de mèche
Disposition du débit d'air et de la charge
Vérification d'étalonnage
Évaluation du contrôleur (dernière étape)
Dans la plupart des cas, le problème n'est pas une défaillance du contrôleur mais un écart de maintenance.
Le contrôle stable de l'humidité dépend non seulement de la maintenance, mais également de la conception du système.
Industrie LIBChambres d'humidité de température de tableSont conçus avec:
Chambre de travail de l'acier inoxydable SUS304
Contrôleur à écran tactile couleur programmable avec support Ethernet
Système de circulation d'air forcé pour une distribution uniforme
Conception du système d'humidification par évaporation
Plage de température: -70 °C / -40 °C / -20 °C à + 150 °C
Gamme d'humidité: 20% à 98% HR
Stabilité de la température: ± 0.5 °C
Écart de température: ± 2.0 °C
Déviation d'humidité: ± 2.5% HR
Taux de chauffage: 3 °C/min
Taux de refroidissement: 1 °C/min
Protection contre la pénurie d'eau
Protection contre la température excessive
Protection contre les surintensités
Protection réfrigérante haute pression
Protection contre les fuites au sol
ChacunMini chambre d'humidité de températureSubit des tests et un étalonnage de plusieurs jours avant l'expédition pour assurer la stabilité de base avant la livraison.
Inspection du niveau d'eau
État de saturation de la mèche
Intégrité du joint de porte
Propreté interne
Humidité stabilité de réponse
Inspection de la clarté de l'eau
Examen du journal d'alarme
Surveillance du temps de stabilisation
Nettoyage du réservoir d'eau
Nettoyage du plateau d'humidification
Inspection du filtre
Vérification du trajet du flux d'air
Rinçage du système de vidange (si nécessaire)
Pour les systèmes inactifs de plus de 3 jours, vidangez et asséchez le système d'eau pour empêcher la croissance microbienne et la mise à l'échelle.
Une chambre d'humidité de la température de banc ne maintient la précision que lorsque trois systèmes sont contrôlés en équilibre:
Qualité de l'eau
Capteur d'étalonnage
Uniformité du flux d'air
La plupart des problèmes d'instabilité d'humidité commencent bien avant l'échec visible. La chambre peut encore fonctionner normalement, mais la fiabilité des tests se détériore progressivement.
Pour les laboratoires effectuant des tests de stabilité ICH, les tests de fiabilité RH à 85 ° C/85% ou les évaluations de revêtement ASTM D2247, la maintenance n'est pas facultative-elle fait partie du système de test lui-même.
Eau distillée, désionisée, RO ou déminéralisée dans les plages de conductivité ou de résistivité spécifiées par le fabricant.
Généralement tous les 12 mois, ou tous les 6 mois pour les environnements de test à haute fréquence ou réglementés.
Il affecte directement la précision de mesure de l'ampoule humide et donc la stabilité de contrôle de l'humidité.
Les causes courantes comprennent la mauvaise qualité de l'eau, la dégradation de la mèche, le blocage du flux d'air et la dérive des capteurs.
Utilisez une eau correcte, maintenez l'état de la mèche, assurez l'équilibre du flux d'air et effectuez un étalonnage régulier.
