Chambre d'exposition à l'ozone pour la fissuration d'ozone en caoutchouc et les tests ASTM D1149

Le caoutchouc semble résistant, flexible et stable de l'extérieur. En service réel, cependant, une petite quantité d'ozone dans l'air peut attaquer lentement la surface de nombreux produits en caoutchouc. Le résultat est souvent facile à reconnaître: fissures fines, bords cassés, perte d'élasticité, et enfin fuite, mauvaise étanchéité ou défaillance complète des pièces.

Ce problème est courant dans les joints automobiles, les pneus, les tuyaux, les gaines de câbles, les bandes transporteuses, les joints et les pièces en caoutchouc d'extérieur. Certains produits peuvent passer un simple test de traction, un test de compression ou une inspection visuelle, tout en échouant après des mois d'exposition à l'extérieur. La raison en est que le vieillissement de l'ozone n'est pas seulement un problème mécanique. C'est une réaction chimique qui devient plus grave lorsque le caoutchouc est étiré, plié ou exposé à la chaleur et à l'humidité.

Une chambre d'exposition à l'ozoneOffre aux laboratoires un moyen d'imiter ce mal en moins de temps. Les ingénieurs fixent les niveaux d'ozone, la chaleur, l'humidité, la longueur d'essai et la traction des échantillons. Ainsi, ils repèrent comment le caoutchouc se divise en ozone avant que les articles ne fassent une grande production ou un long travail sur le terrain.

Principales causes des fissures en caoutchouc dans l'ozone

La fissuration de l'ozone en caoutchouc provient rarement d'une seule chose. Souvent, quelques facteurs se rejoignent: quantité d'ozone, temps de contact, niveau de traction, chaleur, humidité et mélange de caoutchouc.

Concentration d'ozone et temps d'exposition

Une plus grande quantité d'ozone accélère le fractionnement extérieur. Dans l'air normal, les niveaux d'ozone restent bas. Mais un long contact peut encore blesser le caoutchouc. Cela se produit souvent à l'extérieur, près des routes, dans les usines ou autour des engins électriques.

Lors des tests en laboratoire, la concentration d'ozone est augmentée pour accélérer le processus de vieillissement. Cela ne signifie pas que le test est simplement «plus agressif». Un test de vieillissement à l'ozone utile doit suivre une méthode définie, avec une concentration stable et un temps d'exposition suffisant pour comparer équitablement les différents matériaux.

Stress de traction, étirement et mouvement dynamique

Le stress est l'un des plus grands déclencheurs du caoutchouc de fissuration de l'ozone. Un joint comprimé dans une rainure serrée, un tuyau dilaté par la pression interne ou un flanc de pneu fléchissant sous charge contiennent tous des zones sollicitées.

La déformation dynamique rend le test plus réaliste pour les pièces mobiles. Par exemple, une ceinture en caoutchouc qui tourne autour des rouleaux ne tombe pas en panne de la même manière qu'une feuille de caoutchouc plate posée sur une étagère. Le matériau se plie des milliers de fois tout en étant exposé à l'air, à la chaleur et à l'ozone. Les tests statiques peuvent filtrer la résistance de base, tandis que les tests dynamiques donnent un aperçu plus approfondi des conditions de travail réelles.

Température, humidité et vieillissement de l'environnement

La température affecte la vitesse de réaction et la flexibilité du caoutchouc. Un environnement plus chaud peut accélérer l'attaque de l'ozone, tandis que des conditions très sèches ou très humides peuvent modifier la réponse de surface du matériau. L'humidité est également importante dans de nombreuses normes de laboratoire, car des conditions d'humidité instables peuvent rendre les résultats des tests plus difficiles à comparer.

Une chambre contrôlée d'essai d'ozoneRéduit cette incertitude. La chambre d'essai d'ozone de LIB combine l'exposition au gaz d'ozone avec le contrôle de la température et de l'humidité, aidant les laboratoires à tester les produits en caoutchouc et en caoutchouc dans des conditions environnementales reproductibles.

Formulation en caoutchouc et protection anti-ozonante

Deux pièces en caoutchouc avec la même forme peuvent se comporter très différemment dans l'ozone. La raison est la formulation. Le type de polymère de base, la charge, le plastifiant, le système de durcissement, la cire et l'anti-ozonant affectent tous la résistance.

Les anti-ozonants peuvent ralentir la fissuration en réagissant avec l'ozone ou en formant une couche protectrice sur la surface. La cire peut migrer vers la surface en caoutchouc et créer une barrière physique. Mais la protection peut être réduite par le nettoyage, l'abrasion, la flexion ou une déformation de surface élevée. C'est pourquoi des tests de formulation devraient être effectués sur des composés de caoutchouc finis, pas seulement sur des matières premières.

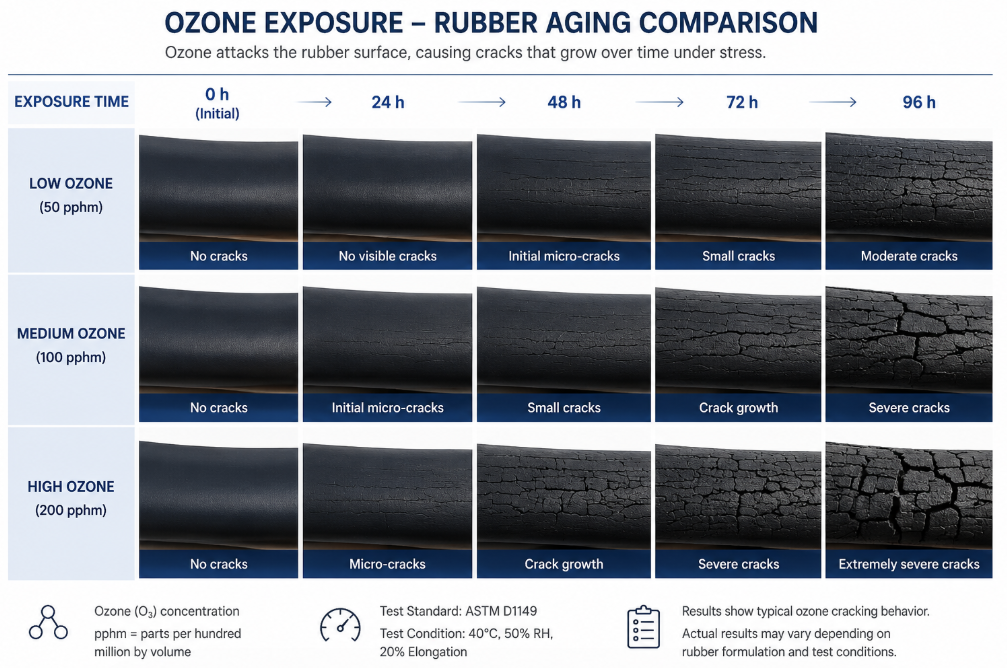

Mécanisme de vieillissement de l'ozone: que se passe-t-il à l'intérieur des matériaux en caoutchouc?

Le vieillissement de l'ozone commence à la surface, mais son effet n'est pas seulement cosmétique. Une fois que la couche externe commence à se fissurer, le produit devient plus vulnérable à l'air, à l'humidité, à la flexion et aux contraintes mécaniques.

Formation de micro-fissure et croissance de fissure

Les micro-fissures peuvent ne pas être visibles au début. Sous grossissement, les dommages précoces peuvent apparaître sous forme de ridules à la surface. Lorsque le caoutchouc reste sous tension, les fissures s'ouvrent. L'ozone continue de réagir sur les surfaces nouvellement exposées, de sorte que la fissure peut se développer plus profondément.

C'est pourquoi un court test d'exposition à l'ozone peut révéler des différences entre les composés. Un échantillon peut rester lisse après plusieurs heures, tandis qu'un autre échantillon développe rapidement des fissures au même niveau de souche et d'ozone.

Produits en caoutchouc communs affectés par la fissuration d'ozone

La fissuration de l'ozone affecte de nombreux produits en caoutchouc utilisés dans le transport, la construction, l'énergie, l'électronique et l'équipement quotidien.

Joints, tuyaux, pneus et joints automobiles

Les pièces en caoutchouc automobile sont exposées à l'air extérieur, à la chaleur, aux vibrations, au brouillard d'huile, à la pollution routière et aux mouvements répétés. Les joints de porte sont comprimés et étirés tous les jours. Les tuyaux du moteur voient la chaleur et la pression. Les flancs des pneus se plient continuellement. Les joints doivent contenir la force d'étanchéité pendant des années.

Même de petites fissures de surface peuvent réduire les performances d'étanchéité ou raccourcir la durée de vie. C'est pourquoi les fournisseurs automobiles incluent souvent les tests de résistance à l'ozone dans l'approbation des matériaux et les contrôles de qualité des lots.

Vestes de câble, tubes en caoutchouc et ceintures industrielles

Les gaines de câbles protègent les conducteurs des dommages mécaniques et de l'exposition environnementale. Dans les systèmes d'alimentation extérieurs, le transport ferroviaire, l'exploitation minière et l'équipement industriel, les matériaux de câble peuvent faire face à l'ozone, la chaleur, l'humidité, la flexion et l'abrasion en même temps.

Les ceintures industrielles et les tubes en caoutchouc fonctionnent également sous mouvement répété. Leur défaillance commence souvent dans les zones de flexion, de pression de serrage ou de tension superficielle. Les tests de vieillissement à l'ozone aident à comparer les composés avant la production à grand volume.

Pièces en caoutchouc pour l'extérieur utilisées dans des environnements difficiles

Les produits en caoutchouc d'extérieur peuvent être utilisés à proximité de moteurs, de générateurs, d'équipements à haute tension, de trafic, de lumière solaire ou d'air industriel. Les niveaux d'ozone peuvent être plus élevés autour des décharges électriques et de l'air pollué.

Les produits typiques comprennent les coussinets de vibration, les joints de dilatation, les joints de toit, les tapis en caoutchouc, les couvercles de protection et les bandes d'étanchéité de construction. Pour ces produits, la résistance à l'ozone n'est pas un détail de laboratoire. Cela fait partie de la fiabilité du service.

Comment réduire la fissuration de l'ozone dans les produits en caoutchouc

La fissuration à l'ozone peut être minimisée grâce à la sélection des matériaux, à la conception de la formulation, à la géométrie des pièces et à la validation de pré-production.

Sélection de matériaux en caoutchouc résistant à l'ozone

La résistance du caoutchouc à l'ozone dépend de la structure du polymère, de la dureté et de l'environnement de service. Les matériaux doivent être évalués dans les mêmes conditions de vieillissement de l'ozone plutôt que de se fier uniquement aux fiches techniques.

Amélioration de la formulation avec des additifs protecteurs

Les anti-ozonants, les cires et les stabilisateurs améliorent la résistance, mais peuvent affecter les performances mécaniques ou à basse température. Les tests de vieillissement à l'ozone aident à équilibrer ces compromis pendant le développement des composés.

Conception de pièces pour réduire le stress de surface

Les coins pointus, les contraintes d'installation élevées et les régions étirées augmentent le risque de fissure. L'optimisation de la géométrie peut réduire considérablement la concentration de contraintes locales et retarder l'échec.

Utilisation de tests de vieillissement de l'ozone avant la production de masse

Les tests d'ozone sont appliqués à la sélection des matériaux, au développement des produits, à l'approbation des fournisseurs, à l'inspection des lots et à l'analyse des échecs pour identifier les points faibles avant la production.

Pourquoi une chambre d'exposition à l'ozone est nécessaire pour des tests fiables en caoutchouc

Le vieillissement naturel peut montrer comment le caoutchouc se comporte à l'extérieur, mais il est lent et difficile à contrôler. Les conditions météorologiques, la lumière du soleil, la pollution de l'air, l'humidité et les changements de température se chevauchent souvent, ce qui rend difficile de confirmer si l'ozone est la principale raison de la fissuration. Une chambre d'exposition à l'ozone crée un environnement de test stable où la concentration d'ozone, la température, l'humidité, le temps d'exposition et la déformation de l'échantillon peuvent être contrôlés et répétés.

Cela est important car le caoutchouc de fissuration à l'ozone s'aggrave généralement lorsque le matériau est étiré, plié, chauffé ou exposé à l'humidité. Un test de vieillissement contrôlé à l'ozone aide les laboratoires à comparer les composés de caoutchouc, à vérifier les performances anti-ozonantes, à évaluer les matériaux des fournisseurs et à trouver des formulations faibles avant la production de masse.

En reproduisant la fissuration de l'ozone dans des conditions constantes, il aide les ingénieurs à connecter les modèles de fissures au comportement des matériaux, à la conception des produits et aux risques de service réels. Pour les fabricants, cela signifie un dépistage plus rapide, des données de test plus claires et un risque plus faible de défaillance prématurée sur le terrain.

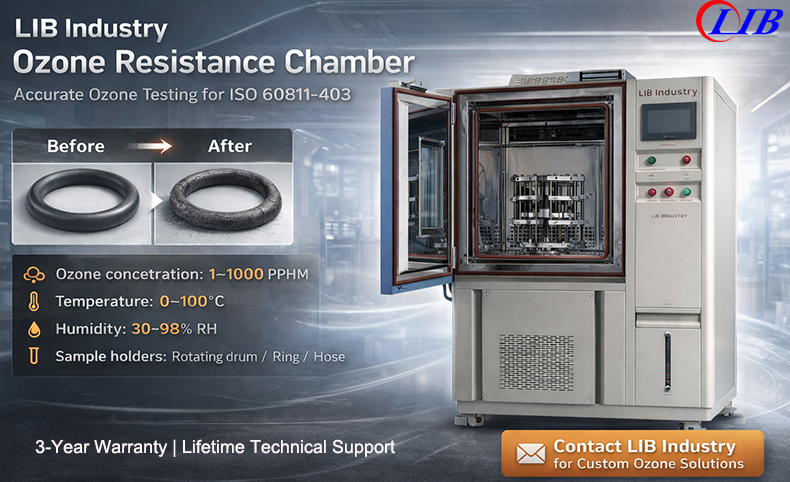

Avantages de la chambre d'exposition à l'ozone LIB pour les tests de vieillissement de l'ozone en caoutchouc

Salle de travail

Pour les fabricants de caoutchouc et les laboratoires d'essai, la chambre doit faire plus que générer de l'ozone. Il doit contenir des conditions stables, prendre en charge un montage correct des échantillons, protéger les opérateurs et produire des données répétables.

Large gamme de concentration d'ozone pour différentes normes d'essai

La chambre d'essai d'ozone de LIB fournit une concentration d'ozone réglable pour évaluer les performances de vieillissement en caoutchouc anti-ozone. Une large gamme est utile car tous les produits ne suivent pas la même gravité. Un petit joint, un composé de pneu et une chemise de câble peuvent nécessiter différentes conditions d'exposition.

Contrôle de la température et de l'humidité pour des conditions de vieillissement réalistes

Les produits en caoutchouc fonctionnent rarement dans un environnement simple. La chaleur, l'humidité et l'ozone apparaissent souvent ensemble. Le contrôle de la température et de l'humidité aide à simuler ces conditions combinées, donnant aux ingénieurs des informations plus utiles que l'exposition à la température ambiante seule.

Test d'échantillon statique et dynamique pour l'évaluation des fissures en caoutchouc

Différents appareils d'échantillonnage sont disponibles pour les produits en caoutchouc tels que les câbles, et les tests de déformation statique et dynamique sont importants dans l'évaluation de la résistance à l'ozone. Les solutions de chambre à ozone de LIB mettent également l'accent sur les systèmes de déformation dynamique pour les tests qui nécessitent un mouvement cyclique, une fréquence de déformation programmable et une récupération du flux d'air pendant le mouvement.

Protection de sécurité, système d'échappement et fonctionnement convivial

L'ozone est utile pour les tests mais nocif s'il est libéré en laboratoire. Une chambre appropriée nécessite une manipulation sûre des gaz d'échappement, des alarmes et une étanchéité fiable. Les informations de la chambre à ozone de LIB mettent en évidence la sécurité et la protection de l'environnement, y compris le traitement des gaz d'échappement de l'ozone résiduel dans sa solution de chambre ASTM D1149.

Les principales caractéristiques de la chambre qui comptent dans les tests quotidiens comprennent:

· Génération d'ozone stable et retour de concentration

· Flux d'air uniforme autour des spécimens montés

· Contrôle de la température et de l'humidité

· Porte-échantillons statiques et dynamiques

· Enregistrements de données pour la durée de l'essai et les courbes environnementales

· Protection d'échappement et d'alarme pour un fonctionnement plus sûr

LIB en tant que fournisseur fiable de chambre d'essai-Garantie de 3 ans et service à vie

Xi'an LIB Industrie de la simulation environnementaleFabrique et vend des chambres de test environnemental pour des clients mondiaux. L'entreprise travaille dans des chambres d'essais environnementaux depuis 2009 et fournit un support de conception, de fabrication, de vente, de service, d'installation, de mise en service, de livraison et de formation. Sa gamme de produits couvre les chambres de température et de climat, les chambres de corrosion, les chambres IP de poussière et d'eau, les chambres d'altération et les chambres d'essai spéciales.

Pour les acheteurs d'équipements vieillissants à l'ozone, le soutien des fournisseurs est important car la chambre fait partie du contrôle de la qualité quotidien. LIB fournit des conseils d'installation, un support de maintenance, une formation, un service de garantie et un service de suivi tout au long de la vie via les canaux de service après-vente et locaux. Cela aide les laboratoires à faire fonctionner correctement la chambre, à maintenir la stabilité des tests et à réduire les temps d'arrêt pendant une utilisation à long terme.

La chambre d'essai d'ozone de LIB soutient la concentration contrôlée d'ozone, la température, l'humidité, les montages d'échantillons et la protection de sécurité, offrant aux équipes un moyen plus clair d'évaluer le vieillissement de l'ozone en caoutchouc avant que les produits n'atteignent un service réel.

FAQ sur les tests de fissuration d'ozone en caoutchouc et de chambre d'exposition à l'ozone

Pourquoi les produits en caoutchouc se fissurent-ils dans l'ozone?

L'ozone rompt les liaisons moléculaires en caoutchouc, en particulier sous tension ou flexion.
Les fissures apparaissent plus rapidement que dans le vieillissement thermique normal.

Des tests d'ozone sont nécessaires au-delà des tests mécaniques standard.

Le vieillissement de l'ozone vs le vieillissement thermique?

Vieillissement thermique = dommages à la chaleur (durcissement, fragilité)
Vieillissement de l'ozone = fissuration chimique sous contrainte

Ce ne sont pas des tests interchangeables.
LIBChambre thermiqueEst souvent utilisé pour l'évaluation du vieillissement thermique, tandis que les tests d'ozone se concentrent sur le comportement de fissuration de surface.

Quels produits ont besoin de tests d'ozone?

Joints, tuyaux, pneus, joints, gaines de câbles et pièces extérieures en caoutchouc.

Tout caoutchouc soumis à des contraintes et à une exposition à l'air est en danger.

Test de chambre d'exposition à l'ozone vs exposition naturelle?

Le vieillissement naturel est lent et incohérent.
Les tests en chambre sont rapides, contrôlés et reproductibles.

Clé pour la R & D et le contrôle de qualité.

Pourquoi choisir la chambre d'essai d'ozone de LIB?

Capacité de test conforme ASTM/ISO
Contrôle stable de la concentration d'ozone
Test de déformation statique et dynamique
Système sûr d'échappement et de protection

Conçu pour les tests de laboratoire et de production fiables.
