Les défaillances de batterie surviennent rarement de manière soudaine. Dans la plupart des cas, elles commencent par des changements subtils et mesurables : une légère augmentation de la résistance interne après un stockage à froid, une instabilité de la tension sous charge, ou une génération de gaz lors d'une exposition prolongée à haute température.
Unechambre d'essai de batterieest conçue pour reproduire ces conditions dans un environnement contrôlé et reproductible. Elle permet aux ingénieurs d'évaluer les cellules, modules et packs de batteries avant leur déploiement dans les VE, les drones ou les systèmes de stockage d'énergie.
La validation moderne des batteries ne se limite plus aux tests statiques de chaud et de froid. Elle nécessite une combinaison decycles de température, simulation de charge électrique et reproduction du vieillissement à long terme.
Les performances de la batterie dépendent fortement de la température, et même des écarts relativement faibles peuvent modifier significativement le comportement électrochimique.
Condition |
Plage de température |
Comportement typique |
Stress de froid extrême |
-70 °C à -40 °C |
Chute de tension, risque de dépôt de lithium, diffusion ionique lente |
Condition de démarrage à froid |
-20 °C |
Efficacité de décharge réduite, réponse retardée |
Fonctionnement standard |
20 °C à 25 °C |
Performances électrochimiques stables |
Charge thermique élevée |
45 °C à 60 °C |
Réactions secondaires accélérées, génération de gaz |
Condition d'abus thermique |
85 °C à 170 °C |
Dégradation des matériaux, tests de seuil de sécurité |
At basses températures, la viscosité de l'électrolyte augmente fortement, réduisant la mobilité ionique et provoquant une chute de tension.
At hautes températures, les réactions secondaires s'accélèrent, augmentant la pression interne et la dégradation à long terme.
C'est pourquoi les systèmes de test de batteries doivent maintenir à la foisune capacité à très basse température et une stabilité à haute température au sein d'une même plateforme contrôlée.
Les systèmes de batteries fonctionnent rarement dans des environnements stables. Les VE, les drones et les installations de stockage d'énergie subissent tous des transitions environnementales rapides et répétées.
Les scénarios réels typiques incluent :
Démarrage à froid d'un VE après un stationnement nocturne à -30 °C
Vol de drone passant de la température au sol à l'air froid de haute altitude
Armoires de stockage d'énergie exposées à la chaleur diurne du désert et au gel nocturne
Pour simuler ces conditions, les chambres d'essai de batteries LIB sont conçues avec :
| Paramètre | Capacité standard | Mise à niveau optionnelle |
|---|---|---|
| Plage de température | -70 °C ~ +170 °C | Personnalisation étendue |
| Fluctuation de température | ±0,5 °C | — |
| Écart de température | ±2,0 °C | — |
| Vitesse de rampe | ~10 °C/min | 5 °C/min / 15 °C/min |
Dans la recherche sur les batteries, la défaillance n'est souvent pas causée par la température seule, mais parla vitesse de transition de température combinée au stress de charge électrique.
L'exposition à une température statique peut confirmer la stabilité du matériau, maisle cyclage thermique révèle la fatigue mécanique.
Lors de l'expansion et de la contraction répétées, les structures suivantes sont les plus affectées :
Joints de soudure et connexions de languettes
Barres omnibus et chemins conducteurs
Couches adhésives et matériaux d'étanchéité
Points de montage des capteurs
Un test de cycle thermique typique peut inclure :
-40 °C → +85 °C
temps de maintien : 2 à 6 heures par palier
cycles : de 50 à plus de 500 cycles selon la norme
Même de petites incohérences de fabrication deviennent visibles sous un stress de cyclage à long terme.
Pour garantir une qualité de données reproductible, les systèmes LIB utilisent une conception de flux d'air à haute uniformité qui minimise les zones mortes de température locales lors des tests de longs cycles.
Le vieillissement des batteries est généralement évalué par deux mécanismes : le vieillissement calendaire et le vieillissement en cyclage.
Vieillissement calendaire (dégradation en stockage)Conditions typiques :
Mesures clés :
|
Vieillissement en cyclage (simulation d'utilisation)Conditions typiques :
Résultats observés :
|
Le résultat le plus précieux n'est pas le succès/échec, maisle taux de dégradation et le comportement d'accélération de la défaillance.
Les tests de batteries doivent refléter le comportement réel du système, pas seulement les conditions de laboratoire.
Les batteries de VE fonctionnent dans des conditions combinées de :
courant de décharge élevé
freinage régénératif
interaction de la gestion thermique
Conditions de test typiques :
démarrage à froid : -30 °C
fonctionnement nominal : 25 °C
stress thermique : 45 °C – 60 °C
LIB prend en charge les tests de packs de VE avecchambres à grand volume et intégration d'accès électriquepermettant une validation complète au niveau du système
Les systèmes de stockage d'énergie sont soumis à un stress environnemental lent mais continu :
cyclage thermique quotidien
variation saisonnière de température
cycles de charge/décharge de longue durée
Scénario typique :
cycle 12 h chaud / 12 h froid
oscillation environnementale de -20 °C à 60 °C
cyclage à faible taux dans des conditions de stockage
LIB fournitchambres environnementales de type walk-inpour la validation de stockage d'énergie au niveau de l'armoire
Les systèmes d'alimentation des drones fonctionnent dans des conditions à évolution rapide :
décharge rapide au décollage
refroidissement induit par l'altitude
densité de courant élevée sous contraintes de poids
Conditions de test typiques :
stockage de -20 °C à -40 °C
décharge à taux C élevé
simulation répétée de cycles de vol
Dans des conditions d'abus telles que la surcharge, le court-circuit ou l'exposition à haute température, les batteries au lithium peuvent entrer en emballement thermique, produisant un dégagement de gaz, de la fumée, voire une propagation de flamme.
Les chambres d'essai de batteries LIB peuvent être configurées avec une protection de sécurité à plusieurs niveaux :
Couche de sécurité |
Fonction |
Détection de fumée et de gaz (>300 ppm) |
Détection précoce d'anomalie |
Surveillance de pression (>200 kPa) |
Indication de défaillance interne |
Coupure automatique de l'alimentation |
Arrêter immédiatement l'apport d'énergie |
Système d'extraction d'urgence |
Éliminer les gaz dangereux |
| Structure antidéflagrante | Contenir les événements de défaillance physique |
| |
Ces systèmes garantissent que, même dans des conditions de défaillance extrêmes, les tests restent contrôlés et traçables.
Alors que de nombreux systèmes se concentrent uniquement sur la plage de température, la qualité réelle des tests dépend de la stabilité et de la répétabilité.

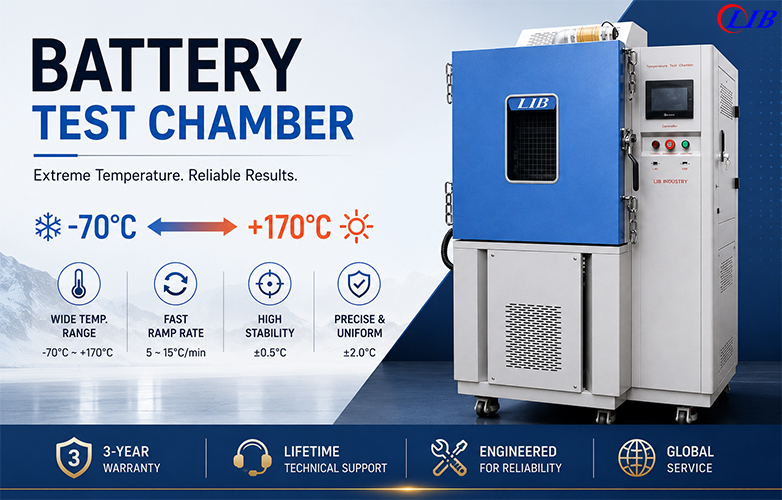

Les chambres d'essai de batteries LIB sont conçues avec :
Plage de température : -70 °C ~ +170 °C
Stabilité : ±0,5 °C
Écart : ±2,0 °C
Contrôle de rampe optionnel : 5 à 15 °C/min
De plus, l'intégration système prend en charge :
cycleurs de charge/décharge
acquisition de données BMS
enregistrement multicanal
surveillance et contrôle à distance
Cela garantit que les conditions environnementales reflètentle comportement réel de fonctionnement de la batterie plutôt qu'une simulation de laboratoire simplifiée.
LIB industry fournit des systèmes de simulation environnementale pour la recherche, la validation et les tests de production de batteries.
Les configurations disponibles incluent :
Chambres de paillasse (test au niveau cellule)
Chambres standard (test de module)
Chambres walk-in (test de systèmes VE et stockage d'énergie)
Chambres antidéflagrantes (test de sécurité et d'abus)

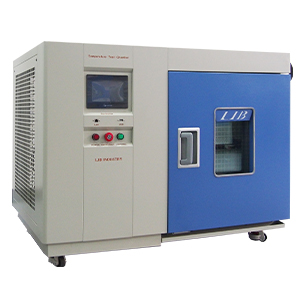

 chambre de température de paillasse |
Chambre antidéflagrante pour emballement thermique de batterie |
|
| Des dispositifs antidéflagrants sont disponibles en option. | ||
Applications typiques :
Validation de batterie VE
Tests de vieillissement et de fiabilité pour stockage d'énergie
Tests de performance de batterie de drone
Tests de certification de sécurité des batteries au lithium
Chaque système peut être configuré en fonction de :
exigences de plage de température
taille de l'échantillon et type de charge
besoins d'intégration électrique
niveau de sécurité (standard ou antidéflagrant)
LIB industry fournit un support complet sur tout le cycle de vie pour chaque chambre d'essai de batterie, de l'installation à l'exploitation à long terme.
Chaque système est entièrement testé avant expédition, y compris une vérification de fonctionnement continu de 72 heures pour garantir la stabilité dans des conditions de fonctionnement réelles. L'installation sur site, la mise en service et l'intégration avec des systèmes externes tels que les cycleurs de batterie sont également prises en charge.
Notre équipe d'ingénierie fournit une assistance technique à long terme, incluant des conseils sur les programmes de test, des diagnostics à distance et une optimisation du système pour garantir des résultats de test fiables et reproductibles.
Pour maintenir une précision à long terme, LIB propose un support d'étalonnage périodique, des vérifications de performance et une fourniture de pièces de rechange afin de minimiser les temps d'arrêt en laboratoire et en production.
Garantie complète du système de 3 ans
Support technique à vie
Réponse de service mondiale à distance
Support de mise à niveau logicielle tout au long du cycle de vie
Contactez LIB industry pour obtenir une solution de chambre d'essai de batterie adaptée à votre application.
