Dans le développement réel de produits, la plupart des défaillances d'étanchéité ne proviennent pas d'erreurs de conception, mais du choix d'une norme d'essai inadaptée.
Un produit qui fonctionne bien sous la pluie peut échouer lors d'un nettoyage à haute pression. Un autre qui survit à une immersion temporaire peut encore fuir lorsqu'il est exposé à des jets d'eau directionnels. C'est pourquoi les essais IP66K, IP67 et IP69K ne peuvent pas être considérés comme des niveaux interchangeables de « performance d'étanchéité ».
Chaque norme représente un scénario de risque environnemental différent. Choisir la mauvaise conduit souvent à des résultats de certification trompeurs, des défaillances sur le terrain et des reconceptions coûteuses.
Le code IP est largement utilisé dans la certification des produits, mais il est souvent mal interprété comme un simple système où « un nombre plus élevé = une meilleure protection ».
En réalité, le deuxième chiffre de l'indice IP définit des conditions d'exposition à l'eau complètement différentes :
Certains simulent des jets d'eau
Certains simulent une immersion temporaire
Certains simulent un nettoyage à haute pression et haute température
Il ne s'agit pas de variations d'un même essai : ce sont des types de contraintes fondamentalement différents qui agissent sur les joints, les boîtiers, les entrées de câbles et les raccords.
.png "IP66K_vs_IP67_vs_IP69K_How_to_Choose_the_Right_Waterproof_Test_Chamber_(1).png")

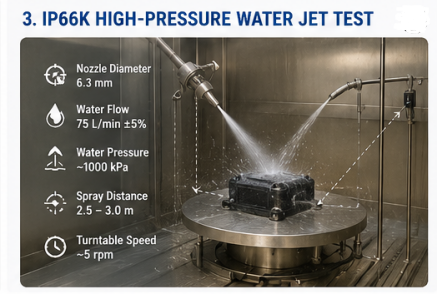

L'IP66K simule de forts jets d'eau directionnels typiques des nettoyages extérieurs, des projections routières et des environnements industriels.
Il est défini par :
Diamètre de buse de 6,3 mm
Débit d'eau d'environ 75 L/min
Pression d'environ 1000 kPa
Distance de pulvérisation de 2,5 à 3 m
Exposition au jet sous plusieurs angles
Cet essai se concentre sur la pression d'impact et la force directionnelle de l'eau, et non sur l'immersion.
Il est couramment utilisé pour :
L'électronique et les capteurs automobiles
Les systèmes d'éclairage LED extérieurs
Les boîtiers de commande industriels
Les équipements agricoles et de construction
L'IP66K est particulièrement efficace pour révéler les points d'étanchéité faibles sous un impact mécanique réel de l'eau.
.png "IP66K_vs_IP67_vs_IP69K_How_to_Choose_the_Right_Waterproof_Test_Chamber_(2).png")
IP67 – Scénario d'immersion temporaireL'IP67 évalue si un produit peut survivre à une immersion de courte durée dans l'eau dans des conditions statiques.
Condition typique :
Immersion à 1 mètre d'eau
Durée de 30 minutes
Pas de mouvement d'eau ni de jets sous pression
Contrairement à l'IP66K, cet essai ne simule pas de force externe. La pression provient uniquement de la profondeur de l'eau.
Il convient pour :
Les appareils électroniques portables
Les instruments portatifs
Les risques d'immersion accidentelle de courte durée
Cependant, l'IP67 ne reflète pas les environnements réels de nettoyage ou de pulvérisation, ce qui est une méprise courante dans la sélection des produits.
.png "IP66K_vs_IP67_vs_IP69K_How_to_Choose_the_Right_Waterproof_Test_Chamber_(3).png")
IP69K – Nettoyage extrême à l'eau chaude à haute pressionL'IP69K représente la condition d'infiltration d'eau la plus sévère du système IP.
Il simule des environnements de nettoyage industriels avec :
Eau à haute température d'environ 80°C
Haute pression de 8 à 10 MPa
Pulvérisation à courte distance de 100 à 150 mm
Angles de pulvérisation multiples (0°, 30°, 60°, 90°)
Exposition rotative
Cette combinaison de chaleur et de pression crée à la fois des contraintes mécaniques et thermiques, pouvant entraîner une déformation des joints, un désaccord de dilatation des matériaux et des fuites par micro-interstices.
Il est largement utilisé dans :
Les équipements de transformation alimentaire
Les systèmes de production pharmaceutique
Les équipements de transport lourds
Les environnements industriels critiques en matière d'hygiène
Le choix correct ne repose pas sur le niveau de l'indice, mais sur les conditions d'exposition réelles :
Si le produit est exposé à la pluie, aux projections routières ou aux jets de nettoyage → équipement d'essai IP66K
Si le risque est une immersion accidentelle dans l'eau → équipement d'essai IP67
Si le produit est exposé à un lavage à haute pression à chaud → équipement haute pression IP69K
|
|
|
Choisir en se basant sur « un nombre plus élevé = une meilleure protection » est l'une des causes les plus courantes d'inadéquation des essais et d'échec de certification.
Même avec la norme correcte, un équipement peu fiable peut fausser les résultats des essais.
Dans les environnements de validation professionnels, les paramètres critiques doivent rester stables :
Cohérence de la pression de l'eau
Précision du débit
Contrôle de la distance de pulvérisation
Étalonnage des buses
Répétabilité de la durée d'essai
Stabilité de la concentration de poussière (pour les essais IP6X)
De petites déviations dans ces variables peuvent modifier considérablement la sévérité de l'essai, conduisant à des résultats de certification incohérents ou à des conclusions réussite/échec trompeuses.
LIB Industry fournit une gamme complète de systèmes de simulation environnementale conçus pour les essais de fiabilité des produits en conditions réelles.
Le portefeuille couvre :
Chambres d'essai de pluie et de pulvérisation d'eau IPX1–IPX9K
Systèmes d'essai de jet à haute pression IP66K
Chambres d'essai de lavage à haute température IP69K
Chambres d'essai de poussière et de sable IP5X / IP6X
Systèmes de poussière et de sable conformes à la norme MIL-STD-810
Ces systèmes sont conçus pour fournir des conditions d'essai stables et reproductibles avec un contrôle précis de la pression, du débit, de la température, de la distance de pulvérisation et de la concentration de poussière.
Contrairement aux configurations de base, les systèmes LIB sont conçus pour une utilisation industrielle à long terme, prenant en charge à la fois la validation R&D et les essais de qualité au niveau de la production.
LIB Industry se concentre sur la fourniture non seulement d'équipements, mais aussi d'une infrastructure complète d'essais de fiabilité pour les fabricants et les laboratoires du monde entier.
Les principaux avantages incluent :
Couverture complète des essais IP eau + poussière + simulation environnementale
Conception de chambres personnalisées pour différentes tailles de produits et exigences d'essai
Construction en acier inoxydable de qualité industrielle pour une longue durée de vie
Système de contrôle PLC de haute précision pour des essais automatisés et reproductibles
Performances stables en fonctionnement continu en laboratoire
Pour soutenir la fiabilité à long terme, LIB Industry fournit :
✔ Garantie de 3 ans sur l'équipement
✔ Assistance technique à vie
Cela garantit un fonctionnement stable, un risque de maintenance réduit et une capacité d'essai continue tout au long du cycle de vie de l'équipement.
Contactez LIB Industry pour obtenir une solution d'essai complète IP66K, IP67 et IP69K avec une conception personnalisée, des performances stables et un support complet du cycle de vie, y compris une garantie de 3 ans et une assistance technique à vie.
