L'équipement aérospatial ne tombe pas en panne au hasard-la plupart des échecs commencent par de petites faiblesses, souvent invisibles. Quelques gouttes d'eau entrant dans un connecteur, un joint d'enceinte ou une interface de capteur peuvent entraîner de la corrosion, une instabilité du signal, une panne d'isolation ou un arrêt complet du système.

Pour les systèmes aérospatiaux et de défense, l'exposition à la pluie n'est pas un facteur environnemental mineur-c'est unRisque critique de fiabilité.

Voilà pourquoiMéthode MIL-STD-810H 506.6Est devenu la référence de l'industrie. Il définit comment l'équipement doit être testé sous la pluie, la pluie battante, les pulvérisations et les égouttement, garantissant que les produits peuvent résister au stress environnemental réel avant le déploiement.

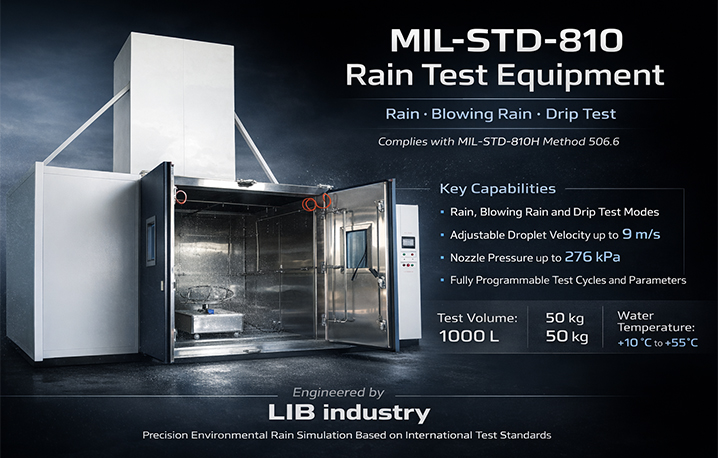

AChambre d'essai de pluie MIL-STD-810HDe l'industrie LIB permet une simulation précise et reproductible de ces conditions, aidant les ingénieurs à valider l'intégrité de l'étanchéité, à identifier les chemins de fuite et à améliorer la durabilité du produit.

Pourquoi les tests de fiabilité aérospatiale exigent plus que «l'imperméabilisation»

Les cotes de protection d'entrée standard (IP) ne répondent souvent pas aux exigences aérospatiales. MIL-STD-810H méthode 506.6 est conçue pour aborder trois points de douleur aérospatiale spécifiques:

Différentiels de pression:Lorsqu'une baie électronique chaude est touchée par une pluie froide, elle crée un effet de vide, aspirant l'humidité à travers des joints qui ont passé des inspections statiques «sèches».
Entrée entraînée par le vent:Le vent à grande vitesse (jusqu'à 18 m/s) force l'eau dans les coutures verticales et les membranes de reniflage que la pluie alimentée par gravité n'atteindrait jamais.
Intégrité opérationnelle:Contrairement aux produits commerciaux, les composants aérospatiaux doivent souvent rester entièrement fonctionnelsPendantExposition, où la stabilité du signal et l'isolation de puissance ne sont pas négociables.

Qu'est-ce qu'une chambre d'essai de pluie MIL-STD-810H?

Une chambre d'essai de pluie MIL-STD-810H est un système de simulation environnementale conçu pour reproduire les scénarios d'exposition à la pluie rencontrés pendant:

Opération en plein air
Transport
Comportement au sol
Stockage

Contrairement aux tests d'étanchéité IP, il simuleConditions de stress multi-facteurs, Y compris:

Intensité des précipitations
Impact entraîné par le vent
Pression de pulvérisation
Taille et vitesse des gouttelettes
Différentiels de température
État de fonctionnement de l'équipement

Cela le rend essentiel pourTests aérospatiaux et de défense à haute fiabilité.

Test étanche MIL-STD-810H vs IP

De nombreux acheteurs confondent les évaluations IP avec la conformité MIL-STD-810H.

Différences clés:

Aspect	IPX5/X6/X7	MIL-STD-810H
Focus	Protection contre la pénétration de l'eau	Fiabilité environnementale
Simulation de vent	Non	Oui
Dynamique de la pluie	Statique	Dynamique (entraîné par le vent)
Multi-Stress	Non	Oui
Essais opérationnels	Rare	Requis

Passer IP67Ne garantit pasMIL-STD-810H qui passe.

MIL-STD-810H introduit:

Pression du vent
Vitesse des gouttelettes
Effets thermiques
Test d'état opérationnel

C'est pourquoi les secteurs de l'aérospatiale et de la défense s'en remettent en tant queNorme de validation de niveau supérieur.

Spécifications techniques: Solutions MIL-STD-810H LIB

Pour répondre aux exigences rigoureuses de «couture» de la méthode 506.6, LIB Environmental fournit des chambres de précision. Vous trouverez ci-dessous les capacités de base comparées entre les trois procédures principales:

Caractéristique	Procédure I: Soufflage de la pluie	Procédure II: exagérée	Procédure III: goutte à goutte
Utilisation primaire	Exposition extérieure/ligne de vol	Gros articles/Contrôle à haut débit	Bays protégés/Condensation
Taux de pluie	≥ 1.7 mm/min	$20.8L/min$ (Par buse)	≥ 280L/m²/hr
Vitesse du vent	$18 m/s$ ( $40 mph$ )	N/A (Vitesse des gouttelettes $64 km/h$ )	N/A (Gravité alimentée)
Taille des gouttelettes	0.5mm - 4.5mm	500μm- 4500μm	Gouttes individuelles (pas de flux)
Pression de buse	Vaporisateur standardisé	$276 kPa$ (40 $Psig$ )	N/A

Applications clés en fiabilité aérospatiale avec chambre d'essai de pluie de soufflage MIL-STD-810 LIB

1. Avionique et capteurs externes

Pour les capteurs montés sur le nez ou les antennes à bout d'aile, le test de soufflage de pluie (procédure I) est vital. Les chambres LIB permettent un différentiel de température de 10 ℃ entre l'eau et l'élément de test, simulant efficacement l'effet de «respiration» qui se produit pendant le refroidissement rapide.

2. Équipement de soutien au sol par satellite (GSE)

Les grandes caisses de transit et les terminaux extérieurs utilisent souvent Exagerated Spray (Procedure II). Cela garantit que même si une configuration en soufflerie complète n'est pas pratique, les coutures et les loquets sont testés contre un impact d'eau à grand volume.

3. Lancement du site et des modules internes

Le test goutte à goutte (Procédure III) reproduit l'eau tombant des câbles aériens ou des plateaux de condensation. Nos chambres utilisent un motif de trous de précision de 20 à 25.4mm pour assurer une couverture uniforme sans l'effet de «streaming» qui peut fausser les résultats.

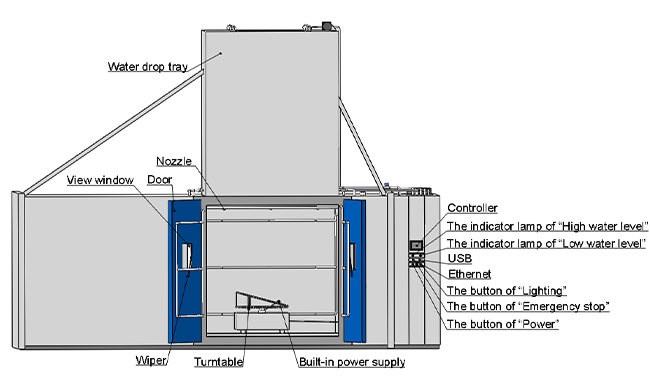

Caractéristiques clés de l'industrie LIB MIL-STD-810 de la chambre d'essai de pluie

Volume intérieur:1000 L

Poussière de soufflage:

Vitesse d'air: 1.5 - 8.9 m/s

Concentration de poussière: 10.7 ± 7g/m³

Particules de poussière: <150 μm

Soufflage du sable:

Vitesse d'air: 18.0 - 29.0 m/s

Concentration en sable: 0.18 ± 0.2g/m³; 1.1 ± 0.3g/m³; 2.2 ± 0.5g/m³

Particules de sable: 149 - 600 μm; 600 - 850 μm

Contrôleur:Contrôleur d'écran tactile LCD couleur programmable

Serrure de porte:Serrure électromagnétique

Diamètre de plate-forme d'essai:600mm

Vitesse de plate-forme d'essai:1 - 7 r.p.m

Détecteur de poussière:Détecteur de poussière intégré

Matériau extérieur:Plaque d'acier A3 avec revêtement protecteur

Matériau intérieur:Acier inoxydable SUS304

Bruit maximum:≤ 65 dBA


Pour répondre aux demandes des laboratoires aérospatiaux, l'industrie LIB intègre des performances avec une durabilité à long terme:

Contrôle environnemental de précision

Répartition stable des précipitations
Simulation précise du vent
Dynamique des gouttelettes contrôlées

Ingénierie-Construction de qualité

304 intérieur en acier inoxydable
Conçu sur la base d'une expérience de projet mondiale dans 56 pays
Optimisé pour les tests haute fréquence à long terme

Système de gestion de l'eau

Le système de recirculation réduit la consommation d'eau
La filtration minimise la contamination lors d'essais répétés

Contrôle intelligent et journalisation des données

Cycles d'essai programmables
Surveillance en temps réel
Exportation de données pour la déclaration de conformité

Étalonnage et conformité

Les systèmes de l'industrie LIB peuvent prendre en charge l'étalonnage aligné avec:

Exigences de laboratoire ISO/IEC 17025
ILAC-MRA cadres de test reconnus

Assurer des résultats de test traçables et globalement acceptés.

Pourquoi choisir l'industrie LIB-Garantie de 3 ans, service à vie

L'industrie LIB est plus qu'un fournisseur d'équipement-c'est unPartenaire dans les tests de fiabilité environnementale.

16 ans d'expérience en simulation environnementale
Exporté vers 56 pays
Solutions clés en main (conception, installation, formation)
Forte capacité de personnalisation
Performance éprouvée dans les projets aérospatiaux et de défense

Obtenez une solution de test de pluie personnalisée

Les échecs liés à la pluie peuvent compromettre les systèmes critiques. Les tests contrôlés sont le seul moyen fiable de les prévenir.

L'industrie LIB fournit:

MIL-STD-810H chambres d'essai de pluie conformes
Solutions d'ingénierie personnalisées
Consultation technique rapide

Contactez l'industrie LIB aujourd'hui pour recevoir:

Une solution de test sur mesure
Spécifications techniques
Une cotation compétitive

FAQ sur MIL-STD-810 chambre d'essai de pluie

Quelle est la différence entre MIL-STD-810H et MIL-STD-810G dans les essais de pluie?

MIL-STD-810H met l'accent sur l'amélioration de la personnalisation des tests et sur le réalisme environnemental, garantissant un alignement plus étroit avec les conditions réelles sur le terrain.

Comment contrôler la contamination de l'eau dans les systèmes de recirculation?

Les systèmes avancés de filtration et de gestion de l'eau empêchent l'accumulation de particules et garantissent des conditions de test cohérentes.

Les tests de pluie peuvent-ils être combinés avec des tests de température?

Oui. Les chambres avancées peuvent intégrer la simulation de température et de pluie pour des tests environnementaux plus réalistes.

Comment vous assurez-vous que la vitesse du vent de 18 m/s est cohérente?

LIB utilise des soufflantes haute capacité avec des capteurs de vitesse intégrés. La vitesse du vent est vérifiée aux coordonnées spécifiques de l'élément d'essai (EUT) avant le début de la pulvérisation d'eau.

Le contrôle de la température de l'eau est-il disponible?

Absolument. Le maintien du différentiel de 10 ℃ (article de test plus chaud que l'eau) est crucial pour simuler les fuites induites par le vide, et nos systèmes incluent des modules de chauffage/refroidissement de précision à cet effet.
