Choisir unechambre d’essai climatiquen’est pas un simple choix de volume. Une chambre de 225 L peut être plus fiable qu’une unité plus grande lorsque l’échantillon est petit, que la circulation d’air est ouverte et que l’essai exige un contrôle strict de la température et de l’humidité. Une chambre de 1000 L devient le meilleur choix lorsque les montages, les câbles, les échantillons alimentés ou le chargement par lots occupent l’espace de travail.
La taille de la chambre influe sur l’uniformité de la température, la stabilité de l’humidité et le débit des essais. L’espace vide à l’intérieur de la chambre fait partie du système d’essai : il permet à l’air conditionné de circuler autour de l’échantillon au lieu de créer des points chauds, des poches froides ou des zones humides près de la surface.
Une règle pratique consiste à maintenir les échantillons en dessous d’environ un tiers du volume utile de travail. Cette règle s’applique aux plateaux de circuits imprimés, aux modules de batterie, aux pièces métalliques, aux appareils sous tension et aux échantillons montés.
Volume de la chambre |
Espace interne, mm |
Utilisation la mieux adaptée |
Exemples typiques |
100L |
400 × 500 × 500 |
Petites pièces et R&D précoce |
Capteurs, connecteurs, échantillons de PCB |
225L |
500 × 600 × 750 |
Échantillons moyens et travail de laboratoire polyvalent |
Modules de commande, petits assemblages |
500L |
700 × 800 × 900 |
Essais par lots et assemblages plus grands |
Plateaux de PCB, boîtiers d’instruments |
800L |
800 × 1000 × 1000 |
Montages plus grands ou débit plus élevé |
Modules de batterie, sous-ensembles |
| 1000L | 1000 × 1000 × 1000 |
Produits de grande taille et validation en production |
Unités de télécommunications, systèmes électroniques plus grands |
| |||
La sélection finale doit encore vérifier la taille du montage, le cheminement des câbles, le poids, la puissance dissipée et le profil d’essai — le tableau ci-dessous explique comment procéder.
Mesurez l’échantillon dans ses conditions d’essai réelles, pas en tant que produit nu. Ajoutez les supports, plateaux, câbles, thermocouples, soutiens, étagères et l’espacement de sécurité.
Pour un seul échantillon, vérifiez les dégagements de circulation d’air latéraux, supérieurs et arrière. Pour les essais par lots, évitez l’empilement dense — dix petites pièces placées trop près les unes des autres peuvent bloquer l’air plus sévèrement qu’un seul échantillon plus grand.
Le même produit peut nécessiter différentes tailles de chambre à différentes étapes du projet. La R&D a besoin de changements rapides de configuration. Le contrôle qualité exige un placement reproductible. Le criblage en production se soucie avant tout du nombre de pièces par cycle. Voici comment cela se traduit pour chaque taille :

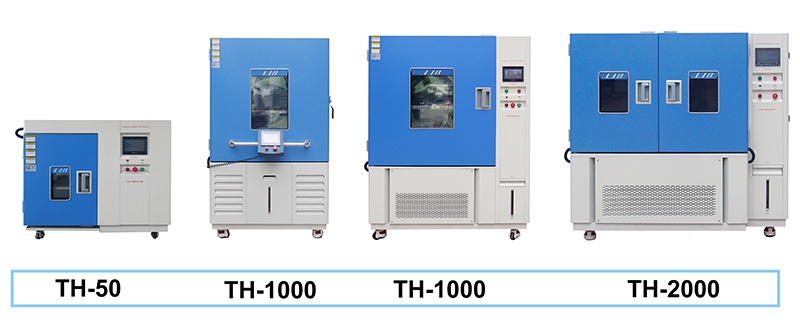

100 L — petits composants et R&D précoce. Convient aux capteurs, connecteurs, coupons de PCB, échantillons de caoutchouc, revêtements, adhésifs et petits sous-composants électroniques — utile lorsque les essais changent souvent et que le chargement doit être rapide. Devient un mauvais choix dès que le montage occupe la majeure partie de la chambre ; si les câbles, supports ou soutiens encombrent le trajet de l’air, passez à 225 L.
225 L — le juste milieu flexible. Plus de hauteur et de profondeur qu’une chambre compacte tout en restant facile à intégrer dans l’espace au sol. Un choix courant pour les assemblages électroniques, les plateaux de PCB et les appareils sous tension avec câblage de signaux, en particulier pour les programmes de R&D mixtes qui alternent chaleur humide (par ex. 40 °C / 93 % HR) et contrôles à basse température au cours de la même semaine.
500 L et 800 L — essais par lots et assemblages plus grands. 500 L est le choix standard pour les essais par lots reproductibles, le contrôle à la réception, la comparaison de matériaux et le criblage de fiabilité. Passez à 800 L lorsque les montages deviennent plus grands ou que l’élément est haut — modules de batterie, panneaux d’instruments, configurations avec beaucoup de câbles — où le volume supplémentaire apporte une circulation d’air stable et un accès sûr, pas seulement l’ajustement.
1000 L — grands produits et validation à haut débit. S’adapte aux grands produits ou aux cycles de validation répétés lorsque des chambres plus petites imposeraient trop de cycles. C’est aussi la bonne échelle pour les équipements sous tension, car le câblage, l’évacuation de la chaleur et l’emplacement des capteurs exigent tous de la place. La vraie question n’est pas simplement « est-ce que ça rentre », mais « est-ce que ça rentre avec une circulation d’air stable et un accès sûr ».
Guide rapide par application : R&D composants → 100 L ou 225 L. Assemblages électroniques nécessitant de la place pour le fonctionnement sous tension et le câblage → 225 L ou 500 L. Électronique automobile, modules de batterie, équipements de télécommunications, boîtiers plus grands → 500 L, 800 L ou 1000 L. Criblage de production à haute fréquence → augmentez la taille pour réduire le temps d’attente sur des profils longs et répétés.
Le volume n’est qu’une partie de la décision. Avant d’acheter, comparez le profil d’essai — et les données de performance réelles de la chambre — à chacun de ces éléments.
Dimensions internes. Vérifiez la largeur, la profondeur et la hauteur par rapport à l’orientation de l’échantillon le plus grand, y compris les montages et le rayon de courbure des câbles.
Volume utile de travail. L’espace utilisable est plus petit que le volume interne total. Les échantillons ne doivent jamais bloquer la sortie du ventilateur, le trajet de l’air de retour, le capteur d’humidité, la zone de drainage ou la circulation d’air autour des étagères.
Plage de température. Les chambres LIB offrent des options de -20 °C à +150 °C, -40 °C à +150 °C ou -70 °C à +150 °C. Choisissez la plage basse avec une marge en dessous de votre point d’essai réel.
Plage d’humidité. Une plage de 20 % à 98 % HR couvre la plupart des essais de stockage, de transport et de chaleur humide — mais vérifiez la performance en humidité au point de température réel, pas seulement la plage nominale.
Performance de chauffage et de refroidissement. La vitesse de rampe est importante pour le cyclage thermique et la récupération après ouverture de porte. Les chambres LIB fonctionnent à 3 °C/min en chauffage et 1 °C/min en refroidissement, ce qui convient à la plupart des profils d’essais climatiques.
Charge thermique et essais d’échantillons sous tension. Les échantillons sous tension dégagent de la chaleur. Les chambres LIB supportent une charge thermique nominale de 1000 W, ce qui est important pour l’électronique, les travaux sur batteries et les essais fonctionnels en direct.
Service et support derrière la chambre. Une chambre est un atout de laboratoire à long terme, pas un achat unique. Les conseils d’installation, l’étalonnage et la rapidité avec laquelle un fournisseur peut assurer la maintenance ou les réparations affectent directement la disponibilité lors de programmes de fiabilité de plusieurs semaines — à prendre en compte en même temps que la fiche technique, pas après la vente.
Les normes définissent les conditions qui doivent être maintenues autour de l’échantillon. Si les échantillons sont entassés, l’affichage peut atteindre le point de consigne tandis que la surface du produit voit une condition complètement différente.
Norme |
Principaux paramètres liés à la chambre |
IEC 60068-2-78 chaleur humide en régime établi |
Les sévérités typiques incluent 30 °C ± 2 °C à 85 % ou 93 % HR, et 40 °C ± 2 °C à 85 % ou 93 % HR. La durée peut aller de 12 heures à 56 jours. La conductivité de l’eau d’humidification est généralement limitée à ≤20 µS/cm. |
IEC 60068-2-30 chaleur humide cyclique |
Utilise un cycle de 24 heures : une période chaude et humide de 12 heures, un chauffage vers 55 °C en environ 3 heures pendant que l’HR reste supérieure à 95 %, suivi de la partie à plus basse température du cycle. |
IEC 60068-2-14 variations de température |
L’essai Na utilise un transfert rapide air-air, souvent en moins d’une minute. L’essai Nb utilise une vitesse de variation de température contrôlée, de sorte que la vitesse de rampe et l’uniformité doivent correspondre au plan d’essai écrit. |
L’erreur la plus courante consiste à choisir une chambre qui ne fait que contenir le produit — sans laisser de place pour la circulation d’air, les étagères, le câblage, les capteurs et les futurs échantillons. En voici d’autres :
· Considérer le volume total de la chambre comme volume utile
· Ignorer la dissipation thermique de l’échantillon pendant les essais sous tension
· Choisir une plage de température basse sans marge
· Tasser les échantillons trop près les uns des autres dans les essais par lots
· Oublier la hauteur de chargement, le drainage, l’alimentation en eau et l’alimentation électrique du laboratoire
· Utiliser une seule taille de chambre pour tous les profils d’essai
Une chambre plus grande n’est pas toujours meilleure. Le meilleur choix est la plus petite chambre qui offre encore suffisamment d’espace de travail, de circulation d’air et de marge de performance.

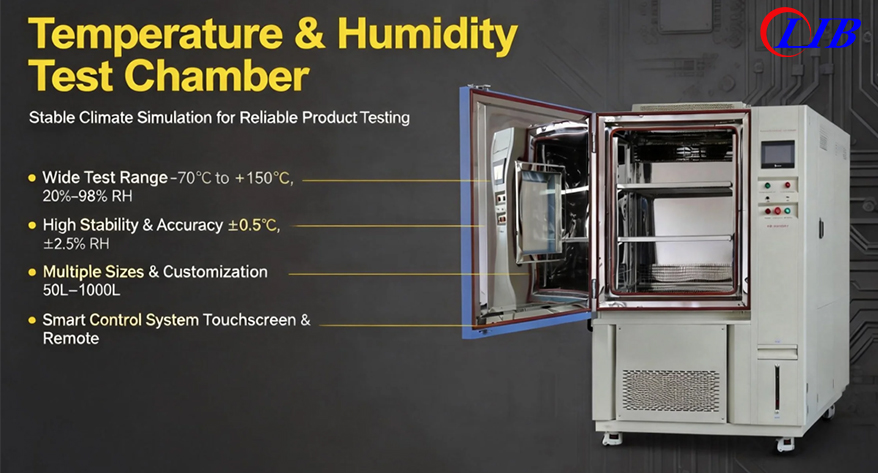

Les chambres d’essai climatique LIB sont utilisées pour les essais de température, d’humidité et de fiabilité dans les domaines de l’électronique, de l’automobile, de l’aérospatiale, des matériaux, de la technologie des batteries et des secteurs connexes. La gamme de 100 L à 1000 L offre aux laboratoires une progression depuis les travaux de R&D compacts jusqu’aux tâches de validation plus importantes, appuyée par la structure de service ci-dessous.
Paramètre clé |
Capacité de la chambre d’essai climatique LIB |
Options de volume |
100 L, 225 L, 500 L, 800 L, 1000 L |
Options de plage de température |
-20 °C à +150 °C, -40 °C à +150 °C, -70 °C à +150 °C |
Plage d’humidité |
20 % à 98 % HR |
Fluctuation de température |
±0,5 °C |
Écart de température |
±2,0 °C |
Écart d’humidité |
±2,5 % HR |
Vitesse de chauffage / refroidissement |
3 °C/min en chauffage, 1 °C/min en refroidissement |
Charge thermique |
1000 W |
Système de contrôle |
Écran tactile couleur LCD programmable avec connexion Ethernet |
Système d’eau |
Alimentation automatique en eau avec purification de l’eau |
Une circulation d’air uniforme réduit les variations entre les étagères. Une fenêtre d’observation, un éclairage intérieur, une commande programmable, des ports de câble et une génération d’humidité stable facilitent la réalisation et l’enregistrement des longs essais. Les échantillons non standard peuvent être pris en charge par des solutions de chambres sur mesure.
Fabricant et historique de service : Xi'an LIB Environmental Simulation Industry fabrique et fournit des chambres d’essai environnemental depuis 2009, couvrant la conception, la production, les ventes et le service pour des clients du monde entier, avec une gamme de produits comprenant des chambres de température et climatiques, des chambres de corrosion, des chambres de pénétration de poussière et d’eau, des chambres de vieillissement et des systèmes spéciaux de simulation environnementale. La structure de service va de la discussion technique et de la conception de la chambre à la production, l’inspection, l’étalonnage, l’expédition internationale, les conseils d’installation, la formation et la maintenance et la réparation continues — appuyée par une garantie de 36 mois et un service de suivi à vie, ce qui est important pour les laboratoires menant de longs programmes de fiabilité où les temps d’arrêt sont coûteux.
La bonne taille de chambre d’essai climatique est celle qui s’adapte à la fois à l’échantillon, au montage, au trajet de l’air, à la norme d’essai et au flux de travail du laboratoire. Pour les petits composants, 100 L ou 225 L peuvent suffire. Pour les essais par lots et les assemblages sous tension, 500 L ou 800 L offrent souvent une meilleure marge de travail. Pour les grands produits ou la validation à haut débit, 1000 L est généralement plus sûr.
Une décision finale doit comparer ensemble les dimensions internes, l’espace de travail utilisable, la plage de température, la plage d’humidité, la vitesse de rampe, la charge thermique et le support de service. Une fois ces points clarifiés, le choix de la chambre devient une décision d’ingénierie pratique plutôt qu’une estimation basée sur le volume.
Q : Une chambre environnementale de 100 L est-elle suffisante pour les essais électroniques ?
Oui, si les composants électroniques sont de petits composants, des coupons de PCB, des capteurs ou des modules compacts avec un câblage léger. Si l’appareil est sous tension, une chambre de 225 L est souvent plus facile à utiliser.
Q : Quand dois-je choisir une chambre d’essai de 225 L ?
Pour les assemblages électroniques de taille moyenne, les tâches de R&D mixtes et les petits essais par lots — cas où une chambre compacte est trop serrée mais une grande chambre est plus que nécessaire.
Q : Quelle est la différence entre une chambre d’essai environnementale de 500 L et de 800 L ?
500 L est la taille typique pour les essais par lots et les assemblages d’essai de taille moyenne. 800 L offre plus d’espace pour les montages plus grands, les échantillons très hauts, les grands essais de batteries et une plus grande marge de circulation d’air autour des échantillons.
Q : Quand dois-je choisir une chambre d’essai de 1000 L ?
Pour les produits plus grands, pour faire passer de nombreux échantillons à la fois, ou pour les produits sous tension qui nécessitent plus d’espace pour la dissipation thermique, le câblage et le placement des capteurs.
