Les équipes électroniques, les fournisseurs de composants, les développeurs de batteries et les ingénieurs en matériaux ont souvent besoin de données thermiques avant la validation complète. Aportable thermal chamberoffre une température et une humidité contrôlées dans un encombrement réduit, tandis qu'une chambre environnementale traditionnelle est mieux adaptée aux échantillons de test plus grands, aux montages de test lourds et à la validation de lots entiers d'échantillons.
|
benchtop environmental chamber mini temperature humidity chambers Mini Temperature Humidity Environmental Control Chambers |
|||||
Les chambres d'essai environnemental sont utilisées par les ingénieurs pour vérifier les produits avant leur livraison au client. Elles peuvent être programmées pour simuler la chaleur, le froid, l'humidité et les cycles de température. Mais des données fiables dépendent de plus que le point de consigne : le flux d'air, l'emplacement du capteur, la charge thermique, le cheminement des câbles, l'espacement des échantillons et le temps de récupération sont tout aussi importants.
Une chambre répond à des questions pratiques : Une carte de circuit imprimé démarrera-t-elle à -40 °C ? Un connecteur dérivera-t-il après une chaleur humide ? Un joint durcira-t-il après un stockage à chaleur sèche ? Pour les petites pièces, la chambre doit maintenir des conditions stables sans occuper un espace de laboratoire dont vous ne disposez pas.
Une chambre thermique portable est une chambre compacte de température ou de température-humidité conçue pour des essais sur paillasse ou dans un espace limité. Elle est utilisée pour les assemblages électroniques, les capteurs, les modules, les coupons de matériaux, les connecteurs et les échantillons de R&D.
Les chambres portables conviennent lorsque l'échantillon est petit, le profil est clair et l'équipe a besoin d'un accès rapide. Les travaux courants incluent le criblage de conception précoce, l'inspection de petits lots, le vieillissement thermique des connecteurs ou des circuits imprimés, la reproduction de pannes après des retours du terrain et des essais d'ingénierie près de la production.
Les chambres thermiques portables LIB atteignent quelques chiffres serrés :
Température :-20 °C / -40 °C / -70 °C jusqu'à +150 °C
Humidité :20% à 98% HR
Précision de régulation :fluctuation de ±0,5 °C, écart de ±2,0 °C, écart de ±2,5% HR
C'est cette dernière partie qui compte le plus. La répétabilité des tests dépend d'un contrôle rigoureux — pas seulement d'une large plage sur une fiche de spécifications.
Une chambre environnementale traditionnelle signifie généralement une chambre de grande taille accessible, accessible à pied ou sur mesure, conçue pour un volume d'échantillons plus élevé, des produits plus lourds ou une simulation environnementale plus large.
Les chambres traditionnelles sont nécessaires lorsque la taille, la quantité des spécimens ou la norme applicable exigent un volume interne plus important. Les sous-ensembles automobiles, le matériel aérospatial, les équipements emballés et l'électronique de puissance ont souvent besoin d'un volume d'air plus important pour que l'échantillon ne domine pas l'environnement de la chambre. Une chambre portable peut cycler plus rapidement, mais une grande chambre peut traiter plus de pièces sous la même exposition.
Le coût n'est pas seulement le prix d'achat. La surface au sol, l'énergie, la mise en service, l'étalonnage, l'accès à la maintenance, le temps de l'opérateur et la disponibilité de la chambre affectent tous le budget réel.
Une chambre thermique portable coûte généralement moins cher à l'achat, à l'installation et à la mise en place. Pourquoi ? Elle fonctionne sur un local de travail compact et un système frigorifique plus petit. Cela en fait le meilleur choix financier pour :
R&D
Analyse de réparation
Petits lots
Essais courts fréquents
Une chambre environnementale traditionnelle coûte plus cher à l'achat — mais se justifie lorsqu'un seul essai doit valider un ensemble volumineux ou de nombreux échantillons à la fois.
Un inconvénient : une chambre portable n'est rentable que si l'échantillon s'adapte avec un flux d'air libre suffisant autour de lui. Si une pièce bloque la circulation, produit une charge thermique élevée ou nécessite de nombreux traversées, les données peuvent devenir non fiables. Les chambres portables LIB sont conçues pour unecharge thermique de 1000 W, avecrefroidissement de 1°C/min and chauffage de 3°C/min— vérifiez-les par rapport à la dissipation thermique réelle de votre échantillon avant d'acheter.
L'efficacité consiste à démarrer rapidement un test valide, à maintenir le profil, à collecter des données et à rendre la chambre disponible pour l'utilisateur suivant.
Les chambres thermiques portables sont performantes dans les travaux d'ingénierie à cycle court. Voici à quoi cela ressemble en pratique :
Placez un petit assemblage à l'intérieur
Connectez un câble via le port de câble Φ50 mm
Réglez un profil sur le contrôleur à écran tactile
Lancez l'essai
Pas d'attente de plusieurs jours pour réserver une grande chambre. Les chambres traditionnelles exigent davantage de planification — montages, étagères, examen de sécurité, équilibrage de charge.
L'équipement portable l'emporte lorsque de nombreux petits essais différents sont nécessaires au cours de la semaine. Une équipe de capteurs peut exécuter des tests de démarrage à froid à -40 °C le matin, un stockage à +85 °C l'après-midi et une exposition à l'humidité pendant la nuit — le tout dans la même chambre. Une chambre plus grande l'emporte lorsque le même profil doit être appliqué à un lot de production ou à un assemblage volumineux.
Le bon choix de chambre dépend du mode de défaillance. La contrainte thermique ne se comporte pas de la même manière dans un joint de soudure, une batterie, un joint en caoutchouc ou une pièce métallique revêtue.
Tests de fiabilité en électronique et semi-conducteursLes petites cartes, les puces, les relais, les connecteurs et les capteurs nécessitent souvent un démarrage à froid, de la chaleur sèche, de la chaleur humide et des cycles de température. Une chambre thermique portable peut reproduire la fissuration des joints de soudure, le retard de réponse des écrans LCD à basse température, la dérive de résistance des connecteurs après exposition à l'humidité et la réinitialisation intermittente de l'électronique sous tension.
Pour les travaux basés sur des normes, le profil exact doit figurer dans le plan d'essai :
IEC 60068-2-1(froid) : -65 °C à -5 °C, maintien de 2, 16, 72 ou 96 heures après stabilisation de la température
IEC 60068-2-2(chaleur sèche) : expositions à haute température spécifiées, mêmes durées de 2/16/72/96 heures
IEC 60068-2-78(chaleur humide, régime permanent) : généralement 30 °C ±2 K ou 40 °C ±2 K, à 85% ±3% HR ou 93% ±3% HR
Simulation environnementale pour composants automobilesLes pièces automobiles subissent la chaleur d'un véhicule en stationnement, les démarrages à froid, l'élévation de température sous le capot et la migration d'humidité. Les petits modules, interrupteurs, écrans, télécommandes, capteurs et connecteurs de faisceaux de câbles sont bien adaptés au criblage en chambre compacte.
Mais il y a une limite : si le profil exige un choc thermique rapide, des éclaboussures d'eau, des vibrations ou une pièce complète de niveau véhicule, optez plutôt pour une chambre traditionnelle ou un système combiné. Les chambres portablesrefroidissement de 1°C/min and chauffage de 3°C/minsont conçues pour des tests de rampe contrôlée — pas pour un choc thermique par transfert instantané.
Validation de la durabilité des matériaux et aérospatialeLes fournisseurs du secteur aérospatial testent la stabilité dimensionnelle, le comportement des revêtements, la résistance des adhésifs et la réponse électronique sous basse ou haute température. Les méthodes de température de la MIL-STD-810H sont adaptées à l'environnement du cycle de vie du produit et non copiées comme une recette fixe. Pour l'exposition à haute température, des conditions chaudes induites peuvent atteindre 71 °C à 85 °C dans les cas sévères liés au rayonnement solaire.
Essais de vieillissement accéléré en R&DLes équipes de R&D apprécient les chambres portables car attendre une grande chambre peut bloquer les décisions de conception. Parmi les exemples figurent la comparaison d'adhésifs à +70 °C, les contrôles de déformation plastique à +85 °C, la dérive du décalage des capteurs après exposition à 40 °C/93% HR et les tests de démarrage à basse température à -40 °C.
Aucun type de chambre n'est universellement meilleur. Le bon choix correspond à la taille de l'échantillon, à la charge thermique, à la sévérité du profil, aux besoins de rapport et au flux de travail en laboratoire.
Choisissez une chambre thermique portable lorsque :
L'échantillon est petit et la charge d'essai est modérée
L'accès rapide compte plus que la capacité brute
Vous testez de l'électronique compacte, de petits composants automobiles ou aérospatiaux, des coupons de matériaux, des revêtements, des joints ou des adhésifs
Vous travaillez dans un laboratoire de R&D avec un espace au sol limité
Choisissez une chambre environnementale traditionnelle lorsque :
L'échantillon est volumineux, lourd ou à forte puissance
Vous effectuez une validation formelle par lots
Vous avez besoin de plusieurs étagères, d'un accès accessible ou de grands montages
Le test implique une dissipation thermique élevée, l'intégration de vibrations ou une protection de sécurité spéciale

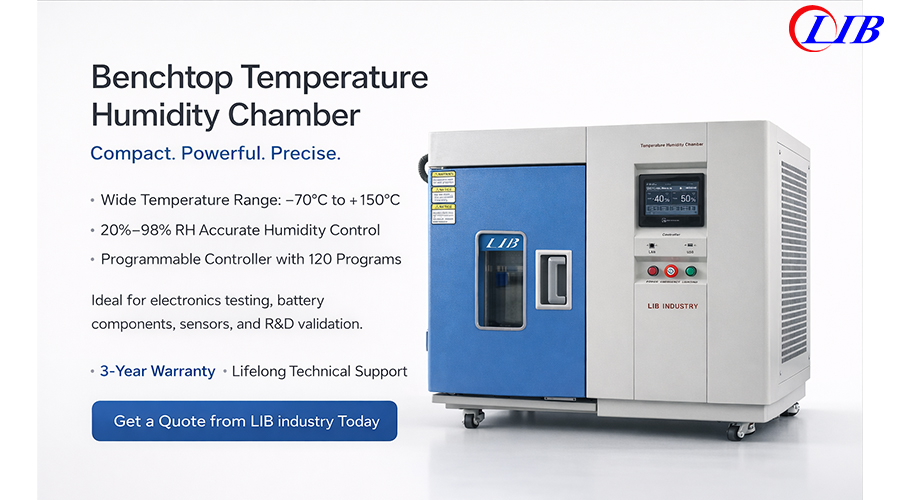

La chambre thermique portable de LIB est conçue pour les laboratoires compacts qui ont encore besoin d'un contrôle précis. La construction :
Chambre de travail :acier inoxydable SUS304
Extérieur :acier avec revêtement protecteur
Isolation :mousse de polyuréthane et coton isolant
Refroidissement :système de réfrigération à compression mécanique
Protections de sécurité :sur-température, surintensité, haute pression du réfrigérant, manque d'eau, fuite à la terre, brûlage à sec de l'humidificateur
| Paramètre | Spécification |
|---|---|
| Volume interne | 50 L ou 80 L |
| Dimensions internes | 320 × 350 × 450 mm ou 400 × 400 × 500 mm |
| Dimensions hors tout | 820 × 1160 × 950 mm ou 900 × 1210 × 1000 mm |
| Plage de température | -20 °C / -40 °C / -70 °C à +150 °C |
| Plage d'humidité | 20% à 98% HR |
| Précision de régulation | fluctuation de ±0,5 °C ; écart de ±2,0 °C ; écart de ±2,5% HR |
| Vitesse de rampe | refroidissement de 1°C/min ; chauffage de 3°C/min |
| Charge thermique | 1000 W |
| Configuration standard | orifice de câble Φ50 mm avec bouchon ; deux étagères |
 |
 |
Ces spécifications permettent des tests de fiabilité en petits lots, la surveillance d'échantillons sous tension, un travail en laboratoire compact et des contrôles d'ingénierie répétables.
Xi'an LIB Environmental Simulation Industry fabrique des chambres d'essai environnemental depuis2009— conception, production, mise en service, livraison, installation et formation, tout en interne. La gamme de produits comprend des chambres de température et climatiques, des chambres de corrosion, des chambres d'étanchéité à la poussière et à l'eau, des chambres de vieillissement climatique et des chambres d'essai spéciales.
Faits rapides :
plus de 56 paysa servi
garantie de 36 mois, avec un service de suivi à vie
Processus de livraison de LIB : discussion technique → conception de la chambre → production selon les paramètres convenus → inspection des performances → trois jours de mise en service continue → étalonnage → émission du rapport → transport → guidance à l'installation → formation de l'opérateur. L'objectif est simple — réduire le risque qu'une chambre techniquement correcte devienne difficile à installer, à entretenir ou à utiliser.
Une chambre thermique portable est idéale pour tester de petits articles tels que des circuits imprimés compacts, elle permet aux ingénieurs rapides de faire une vérification rapide, s'intègre dans un très petit laboratoire et a une capacité modérée d'évacuation de la chaleur. Une chambre environnementale traditionnelle est le choix le plus sûr pour les très grands articles, les tests de validation à grand volume avec des montages lourds et les programmes d'essais environnementaux complexes.
La meilleure décision commence par le profil d'essai : plage de température, plage d'humidité, temps de maintien, vitesse de rampe, volume de l'échantillon, dissipation thermique, cheminement des câbles et paramètres standard.
Vous ne savez pas quelle chambre correspond à votre plan d'essai ? Parlez à l'équipe d'ingénierie de LIB pour une recommandation de spécification, oudemandez un devispour une chambre thermique portable de 50 L ou 80 L.
À quoi sert une chambre thermique portable ?
Une chambre thermique portable teste de petits articles dans des conditions chaudes, froides et humides. Les utilisations typiques comprennent les tests de circuits imprimés, les tests de capteurs, le vieillissement des connecteurs, les tests de matériaux et la reproduction de pannes sur le terrain sur des pièces retournées.
En quoi une chambre thermique portable diffère-t-elle d'une chambre environnementale traditionnelle ?
Une chambre thermique portable est plus petite, plus facile à placer dans un laboratoire compact et adaptée aux petits échantillons. Une chambre environnementale traditionnelle offre une plus grande capacité pour les produits volumineux.
Une chambre environnementale de paillasse est-elle adaptée aux tests à long terme ?
Oui — tant que la taille de l'échantillon, la charge thermique, la plage d'humidité et le temps de maintien correspondent aux capacités de la chambre. Les profils de chaleur humide tels que 40 °C et 93% HR nécessitent un contrôle stable de l'humidité et un flux d'air suffisant autour de l'échantillon.
Pourquoi choisir les chambres thermiques portables de LIB ?
Les chambres thermiques portables de LIB sont peu encombrantes sans sacrifier la précision. Elles fonctionnent de -20 °C / -40 °C / -70 °C jusqu'à +150 °C, maintiennent l'humidité entre 20% et 98% HR, restent à ±0,5 °C près et supportent une charge thermique de 1000 W — suffisante pour protéger même les échantillons sensibles à la température pendant les tests.
