Si vous cherchez un équipement d'essais environnementaux pour la qualification des modules photovoltaïques (PV), vous avez probablement rencontré deux noms très proches :Chambre de rayonnement solaire and Chambre d'essai au xénon. Tous deux simulent la lumière du soleil. Tous deux apparaissent dans les spécifications des tests de vieillissement et de fiabilité. Et les fournisseurs les présentent souvent comme interchangeables.
Ce n'est pas le cas.
Dans ce guide, nous allons détailler en quoi une chambre de rayonnement solaire diffère d'une chambre d'essai au xénon, quelles normes chacune vise — y comprisPréconditionnement UV selon CEI 61215 and Essai de chaleur humide— et comment choisir le bon équipement pour votre laboratoire, que vous fassiez de la certification de modules ou de la R&D sur les matériaux.
Les chambres d'essai au xénonutilisent une lampe à arc au xénon à spectre complet pour reproduire fidèlement la lumière naturelle du soleil, ce qui les rend idéales pour larecherche sur le vieillissement des matériaux(backsheets, encapsulants, revêtements) selon des normes telles que ASTM G155 et ISO 4892.
Les chambres de rayonnement solaire— qui combinent une source de lampe UV avec un contrôle précis de la température et de l'humidité — sont conçues spécifiquement pourla certification des modules PVselon la CEI 61215, couvrant à la fois le test de préconditionnement UV et l'essai de chaleur humide dans une seule chambre.
Si vous devez certifier un module, il vous faut une chambre de rayonnement solaire. Si vous étudiez comment un matériau spécifique se dégrade après plus de 20 ans d'exposition sur le terrain, une chambre d'essai au xénon est l'outil le mieux adapté.
La CEI 61215 est la norme internationalement reconnue pour la qualification de conception des modules PV en silicium cristallin. Deux de ses séquences de test sont directement pertinentes pour le choix de la chambre :
Irradiation UV totale :15 kWh/m²sur la plage UVA + UVB (280–400 nm)
Part d'UVB :au moins 5 kWh/m² (≈33 %)dans la plage 280–320 nm
Température du module maintenue à60 °C ± 5 °Cpendant toute l'exposition
Objectif : identifier les matériaux sensibles aux UV (encapsulant, backsheet)avantdes cycles thermiques et de gel sous humidité sont réalisés
85 °C / 85 % HR, maintenu pendant1 000 heures
Le test le plus long et le plus exigeant de la séquence CEI 61215
Objectif : évaluer la pénétration d'humidité, la dégradation de l'encapsulant et la résistance à la corrosion
Aucun de ces tests ne nécessite une source à arc au xénon à spectre complet. Ils demandentune irradiance UV contrôlée combinée à une régulation précise de la température et de l'humidité— ce qu'une chambre de rayonnement solaire est précisément conçue pour fournir.
Caractéristique |
Chambre de rayonnement solaire |
Chambre d'essai au xénon |
Source lumineuse |
Lampe UV (ciblée UVA + UVB) |
Lampe à arc au xénon (spectre complet : UV + visible + IR) |
Fonction principale |
Exposition aux UV + cyclage température/humidité |
Simulation solaire en spectre complet |
Norme principale |
CEI 61215 (Préconditionnement UV, Chaleur humide) |
ASTM G155, ISO 4892, SAE J2527 |
Cas d'utilisation typique |
Qualification de conception et certification des modules PV |
R&D sur le vieillissement des matériaux / vieillissement accéléré |
Portée du test |
Module entier : UV + Chaleur humide dans une seule chambre |
Échantillons de matériaux : décoloration, farinage, perte de résistance |
Coût de maintenance des lampes |
Moins élevé (les lampes UV sont plus simples et moins chères à remplacer) |
Plus élevé (les lampes xénon + filtres nécessitent un remplacement fréquent et coûteux) |
| Idéal pour | Laboratoires effectuant des tests de certification PV obligatoires |
Laboratoires de recherche sur la durabilité des matériaux d'encapsulation et de face arrière |
 |
|
Un détail souvent négligé lors de l'achat : une chambre de rayonnement solaire bien conçue n'est pas qu'une boîte à UV — elle repose sur uneplateforme de chambre de température et d'humidité avec un module UV ajouté. Cela signifie que la même chambre peut généralement exécuter :
Préconditionnement UV(lampe UV allumée, température contrôlée à 60 °C)
Essai de chaleur humide(lampe UV éteinte, cyclage 85 °C / 85 % HR)
Pour les laboratoires au budget limité, cela élimine le besoin d'acheter une chambre de chaleur humide séparée — une seule machine couvre deux séquences de test CEI 61215 au lieu de deux.
Choisir une chambre de rayonnement solaire ne se résume pas à prendre « une lampe UV plus une chambre de température/humidité ».
La calibration de la lampe, l'uniformité de la chambre et la durabilité des matériaux influent directement sur la validité de vos données de test lors d'un audit CEI 61215. La série de chambres de rayonnement solaire de LIB est conçue autour des exigences précises de cette norme :
Matrice de lampes ciblées UVA + UVB, calibré spectralement pour délivrer la dose UV totale requise de 15 kWh/m² avec au moins 33 % (5 kWh/m²) dans la bande UVB (280–320 nm)
Surveillance de l'irradiance en temps réel et contrôle de rétroaction, de sorte que le rendement ne dérive pas pendant les longs cycles de test — crucial pour respecter la dose exacte plutôt que de l'approximer
Distribution uniforme de l'irradiance sur toute la surface de l'échantillon, évitant les points chauds qui pourraient fausser les résultats de dégradation sur différentes zones du module
Uniformité de température de ±0,5 °C, maintenant les modules à 60 °C ± 5 °C requis pendant le préconditionnement UV
Contrôle d'humidité de ±2,5 % HR, répondant à la précision nécessaire pour un essai de chaleur humide de 1 000 heures à 85 °C / 85 % HR
Transitions de température en rampe douce pour minimiser le dépassement et réduire les artefacts de contrainte thermique dans les données de test
Intérieur en acier inoxydable SUS304 résistant à la corrosion, conçue pour résister à une exposition prolongée à une humidité élevée sans dégrader la précision des tests au fil des cycles répétés de 1 000 heures
Joints de porte renforcés et isolation conçus pour des tests de longue durée sans surveillance

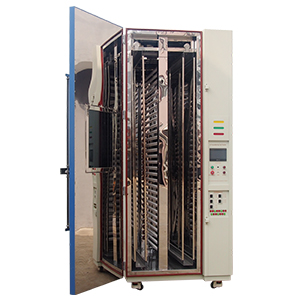

Porte-échantillons pleine grandeuravec montage vertical, dimensionnés pour accueillir des modules PV standard sans ombrage d'irradiance entre les unités, et configurables pour tester plusieurs modules par cycle
Basculer entre lemode Préconditionnement UV(lampe UV allumée, température contrôlée) et lemode Chaleur humide(lampe UV éteinte, cyclage température + humidité) dans la même chambre — sans avoir à transférer les modules entre différentes machines
Enregistrement numérique des données de température, d'humidité et d'irradiance tout au long du test, générant des enregistrements traçables pour les audits de certification et les validations de qualification OEM
Garantie de 3 ans et service à vie
Installation, mise en service et étalonnage sur site
Formation des techniciens pour le personnel de laboratoire exécutant les séquences de tests de certification
Maintenance préventive et support d'étalonnage à long terme pour maintenir l'irradiance et le contrôle climatique dans les spécifications année après année
|
Chambre de rayonnement solaire Walk-In Laboratoires à grand volume testant plusieurs modules pleine taille simultanément |
Chambre d'essai de chaleur humide Laboratoires disposant déjà d'un équipement UV et nécessitant une chambre dédiée 85 °C / 85 % HR |
Tests de vieillissement UV autonomes pour revêtements, plastiques et matériaux de face arrière/encapsulant PV, sans cyclage complet de température/humidité |
Recherche sur le vieillissement en spectre complet pour les faces arrière PV, les encapsulants et les matériaux des boîtes de jonction, conforme à ASTM G155 / ISO 4892 |
 |
 |
Client :BYD
Défi :Devait exécuter les séquences de préconditionnement UV et de chaleur humide CEI 61215 pour la certification des modules sans doubler l'achat de chambres.
Solution :Installation d'une chambre de rayonnement solaire LIB configurée pour tester des modules pleine taille, avec formation des techniciens sur site et support d'étalonnage.
Le préconditionnement UV selon CEI 61215 nécessite-t-il une lampe xénon ou une lampe UV ?
Le préconditionnement UV selon CEI 61215 spécifie une irradiance UV dans la plage UVA + UVB avec une proportion minimale d'UVB — ceci est délivré par des lampes UV, pas par une source à arc xénon en spectre complet.
Une seule chambre peut-elle effectuer à la fois le préconditionnement UV et l'essai de chaleur humide ?
Oui. Une chambre de rayonnement solaire correctement configurée combine un système de lampes UV avec un contrôle de température/humidité, permettant d'exécuter les deux séquences de test CEI 61215 dans la même chambre.
Quelle est la principale différence entre une chambre de rayonnement solaire et une chambre d'essai au xénon ?
Une chambre de rayonnement solaire cible l'exposition aux UV avec un contrôle température/humidité pour la certification des modules PV (CEI 61215). Une chambre d'essai au xénon reproduit le spectre solaire complet pour la recherche sur le vieillissement des matériaux (ASTM G155, ISO 4892).
Combien de temps dure le test de préconditionnement UV selon CEI 61215 ?
Le module doit recevoir un total de 15 kWh/m² d'irradiation UV, avec au moins 5 kWh/m² dans la plage UVB, tout en étant maintenu à 60 °C ± 5 °C. La durée réelle dépend de la puissance d'irradiance de la chambre.
Quelle garantie et quel support après-vente LIB fournit avec ses chambres de rayonnement solaire ?
LIB garantit chaque chambre de rayonnement solaire avec unegarantie de 3 ans and service technique à vie, couvrant l'étalonnage de l'irradiance, la maintenance du système de température/humidité et le support des pièces détachées — de sorte que vos données de certification restent fiables bien au-delà de l'achat initial.
LIB peut-elle fournir une solution de test intégrée au-delà de la simple chambre de rayonnement solaire ?Oui
Oui. LIB propose unegamme complète de chambres d'essais environnementaux— y compris chambres de rayonnement solaire, chambres de chaleur humide, chambres d'essai UV et chambres d'essai au xénon — plus unservice tout-en-uncouvrant l'installation, la formation des techniciens sur site et l'étalonnage continu, de sorte que les laboratoires puissent s'approvisionner en équipements de certification PV complets auprès d'un seul fournisseur.
Choisir entre une chambre de rayonnement solaire et une chambre d'essai au xénon se résume à une question : certifiez-vous un module ou étudiez-vous un matériau ? Pour la qualification de modules selon CEI 61215, une chambre de rayonnement solaire vous offre le préconditionnement UV et l'essai de chaleur humide sur une plateforme unique et économique.
Contactez LIB dès aujourd'huipour un devis personnalisé, une fiche technique ou une solution de test adaptée aux exigences de certification de votre laboratoire.
