Lors de la sélection d'unChambre aérospatiale à variation rapide de températurepour les tests avioniques sous tensionla plage de température et le volume de la chambre ne sont que les considérations de base. Les systèmes avioniques modernes, y compris les ordinateurs de vol, les modules de communication, les unités radar et les équipements de contrôle de puissance, génèrent de la chaleur en fonctionnement. Par conséquent, la chambre doit simuler des environnements de température extrêmes tout en évacuant la chaleur des échantillons d'essai sous tension et en maintenant le taux de variation de température requis.
Une chambre de changement rapide de température appropriée doit être évaluée en fonction du profil d'essai réel, y compris la génération de chaleur du DUT, les exigences de rampe de température, les performances de circulation d'air, la capacité de réfrigération et les normes de qualification aérospatiale.
LIB industry conçoit des chambres de changement rapide de température sur mesure pour les applications d'électronique aérospatiale et de tests de fiabilité, aidant les ingénieurs à vérifier les performances des produits dans des conditions de fonctionnement réalistes.
Les tests avioniques sous tension sont plus difficiles que les tests de composants passifs car l'équipement sous test devient une source de chaleur pendant le fonctionnement.

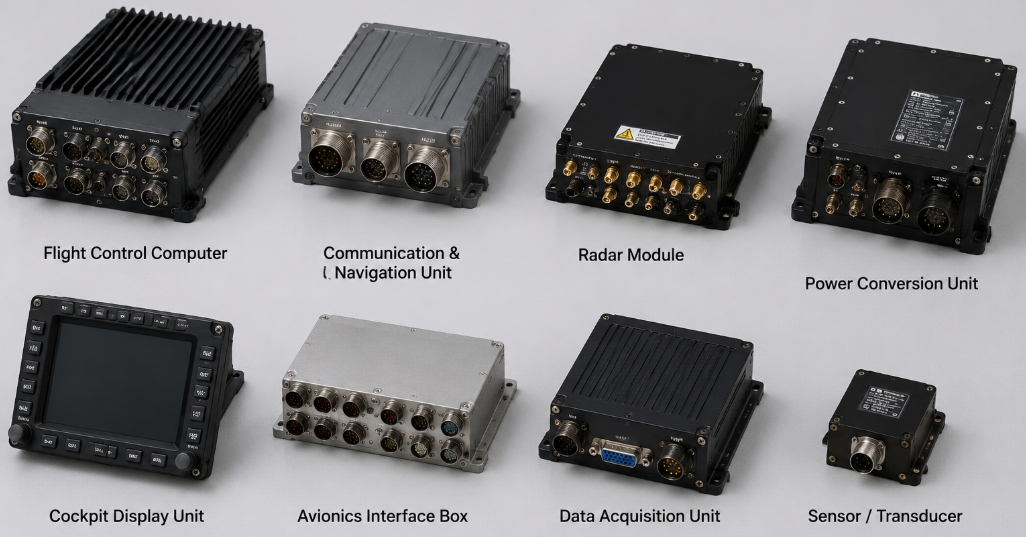

Un ordinateur de vol ou une unité de commande électronique sous tension peut générer différents niveaux de chaleur en fonction de la charge du processeur, de l'état de la communication, de l'efficacité de la conversion de puissance et des conditions de fonctionnement. Lors d'une rampe de basse température, la chaleur dégagée par le DUT affecte directement les performances de refroidissement de la chambre.
Le défi thermique total provient généralement de trois aspects : la masse thermique du DUT et des fixations, la chaleur continue générée par l'électronique sous tension, et l'énergie nécessaire pour modifier la température du produit dans le temps spécifié.
Cela signifie qu'une chambre atteignant -40°C dans des conditions à vide peut ne pas offrir les mêmes performances de transition de température lors du test d'un assemblage avionique sous tension.
Pour les applications aérospatiales, la sélection de la chambre doit être basée sur les conditions de test en charge réelles plutôt que uniquement sur les spécifications de chambre à vide publiées.
.webp)
Comment définir les exigences pour les tests aérospatiaux de changement rapide de températureAvant d'acheter une chambre de changement rapide de température, les ingénieurs doivent définir clairement le profil d'essai complet. La plage de température, le taux de changement de température, le temps de maintien, l'état du produit, la conception des fixations et les critères d'acceptation influencent tous la configuration finale de la chambre.
La température de l'air de la chambre et la température du DUT doivent être considérées séparément. Un grand boîtier en aluminium ou un assemblage électronique à haute densité peut nécessiter un temps supplémentaire pour atteindre l'équilibre thermique. Par conséquent, les clients doivent définir si la période de maintien commence lorsque la chambre atteint la température cible ou lorsque les capteurs de température du DUT deviennent stables.
Le taux de rampe de température est un autre facteur critique. Une chambre évaluée à 10°C/min dans des conditions à vide peut ne pas offrir les mêmes performances avec un système avionique sous tension, une fixation lourde et des connexions de câbles.
Par exemple, une exigence plus significative serait :
« Taux de refroidissement moyen de l'air de la chambre de 10°C/min de +70°C à -40°C avec un DUT sous tension produisant une charge thermique de 800W. »
Cette spécification permet aux fournisseurs d'évaluer la capacité de réfrigération réelle plutôt que de comparer uniquement les paramètres nominaux.
Pour la qualification aérospatiale, la norme requise doit également être prise en compte. La section 5 de la RTCA DO-160G définit les exigences de variation de température pour les équipements embarqués, tandis que la méthode 503.7 de la MIL-STD-810H couvre les tests liés aux chocs thermiques. La configuration finale de la chambre dépend de la procédure requise, du profil de température et de l'environnement d'application.
Le calcul de la charge thermique est l'une des étapes les plus importantes lors de la sélection d'une chambre de changement rapide de température pour les tests avioniques sous tension.
Le besoin total de refroidissement peut être estimé comme :
Qtotal = Qlive + Qmass + Qfixture + Qinfiltration + Qauxiliary
Le calcul inclut la chaleur générée par l'équipement sous tension, l'énergie nécessaire pour modifier la température du DUT et des fixations, les fuites de chaleur de l'environnement et les pertes supplémentaires du système.
Pour les tests de rampe de température :
Qmass = m × cp × ΔT ÷ t
où :
m représente la masse du produit et des fixations
cp représente la capacité thermique massique
ΔT représente la différence de température
t représente le temps de transition
Par exemple, un DUT et une fixation équivalents à 18 kg d'aluminium refroidissant de +55°C à -40°C à 10°C/min nécessite une capacité de réfrigération importante. Si le système avionique génère de la chaleur supplémentaire en fonctionnement, le système de réfrigération doit gérer à la fois la charge de transition de température et la production de chaleur continue.
C'est pourquoi un DUT sous tension générant 800W ne nécessite pas simplement un système de refroidissement de 800W. La chambre doit également compenser les pertes de réfrigération à basse température, la masse thermique des fixations, la conduction thermique des câbles et les fuites de chaleur de la chambre.
Un fournisseur professionnel doit évaluer les performances de refroidissement au point de fonctionnement réel, en particulier dans la condition de température la plus basse.
De nombreuses chambres environnementales peuvent atteindre des spécifications impressionnantes dans des conditions de chambre à vide. Cependant, les tests aérospatiaux sont effectués avec des produits réels, des fixations réelles, de l'électronique sous tension et des instruments connectés.
La condition la plus difficile se produit souvent près de la fin d'une rampe de basse température. À ce stade, la capacité de réfrigération diminue tandis que le DUT continue de générer de la chaleur. Si la chambre n'est pas correctement dimensionnée, il peut en résulter un taux de rampe plus lent, un contrôle de température instable ou un temps de test prolongé.
Lors de l'évaluation d'une chambre de changement rapide de température, les clients doivent confirmer :
Performance de rampe de température en charge
Capacité de refroidissement à la température la plus basse
Capacité de maintien continu
Performance de récupération après ouverture de porte ou changement de mode de fonctionnement
La conception du flux d'air est également essentielle. Les grandes fixations, les faisceaux de câbles ou les assemblages multiples peuvent restreindre la circulation et créer des différences de température à l'intérieur de l'espace de travail. Un placement approprié des capteurs et une validation du flux d'air aident à garantir des résultats de test reproductibles.
Pour les applications avioniques sous tension, la chambre doit également inclure des fonctions de sécurité et de surveillance appropriées, telles que la protection indépendante de la température, des ports d'accès pour câbles, l'enregistrement des données et des fonctions d'arrêt contrôlé.
LIB industry fournit des chambres de changement rapide de température aérospatiales conçues pour les tests de fiabilité électronique, les cycles de température et les applications exigeantes de simulation environnementale.
Les chambres sont disponibles en plusieurs tailles d'espace de travail et configurations pour répondre aux différentes exigences du DUT.
| Item | Spécification |
|---|---|
| Volume de l'espace de travail | 100L, 225L, 500L, 800L, 1000L |
| Plage de température | -20°C à +150°C / -40°C à +150°C / -70°C à +150°C |
| Taux de changement de température | 5°C/min, 10°C/min, 15°C/min, personnalisé jusqu'à 20°C/min |
| Fluctuation de température | ±0.5°C |
| Écart de température | ±2.0°C |
| Capacité de charge thermique | 1000W ou personnalisé selon les exigences |
 | |
|
|
|
| Espace de travail robuste | Orifice pour câble | Capteur de température et d'humidité |
Les chambres de changement rapide de température LIB sont conçues selon les exigences de test réelles plutôt que seulement les performances standard de chambre à vide.
Le système peut être personnalisé avec une capacité de réfrigération, une conception de flux d'air, des ports de câbles, des fonctions d'acquisition de données et une protection de sécurité appropriés selon l'état du DUT.
Pour les tests avioniques sous tension, les ingénieurs de LIB peuvent examiner la dissipation thermique du produit, la structure des fixations, le taux de rampe requis et les normes aérospatiales applicables avant de recommander la configuration de chambre appropriée.
LIB industry fournit des solutions complètes de simulation environnementale au-delà des chambres de changement rapide de température.
|

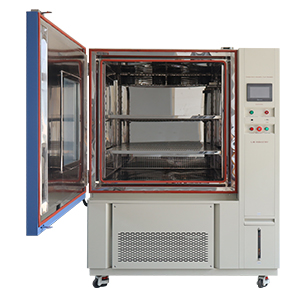

Chambre d'essai de température et d'humidité Tests de fiabilité et de vieillissement environnemental de l'électronique aérospatiale |
Transition de température extrême et évaluation de choc thermique |
|
Chambre d'essai de vibration en température Tests combinés de température et de vibration pour les équipements aérospatiaux |
Chambre d'essai environnementale accessible Validation de grands assemblages aérospatiaux et d'équipements complets |
Ces systèmes peuvent être intégrés dans un programme complet de tests de fiabilité pour les composants aérospatiaux, les systèmes électroniques et les matériaux avancés.
La charge thermique doit inclure la consommation électrique du DUT, la masse thermique du produit et des fixations, les exigences de transition de température, la conduction des câbles et les pertes de la chambre. La capacité finale de la chambre doit être vérifiée dans des conditions de test en charge réelles.
Oui. Les chambres de changement rapide de température LIB peuvent être configurées pour les cycles de température et les applications de tests environnementaux connexes basées sur les exigences MIL-STD-810H. La configuration finale dépend de la procédure de test requise et du profil de température.
Les clients doivent fournir la plage de température requise, le taux de rampe, les dimensions du DUT, le poids du produit, la dissipation thermique, les détails des fixations, les conditions de fonctionnement et les normes d'essai applicables. Les ingénieurs de LIB peuvent alors recommander une conception de chambre appropriée en fonction des exigences de test complètes.
LIB fournit unegarantie de trois anspour les chambres d'essai environnementales, couvrant les défauts de fabrication et les problèmes de qualité de l'équipement.
Après la période de garantie, LIB continue de fournir un support technique à vie. Les clients n'ont qu'à couvrir les pièces de rechange lorsque nécessaire.
LIB fournit également un dépannage à distance, une consultation technique et un support de service à long terme pour aider les clients à maintenir un fonctionnement stable de l'équipement.
Oui. LIB fournit un support d'installation et de mise en service tout-en-un pour les clients.
Le service comprend des conseils d'installation de l'équipement, une formation au fonctionnement, la configuration des paramètres, la vérification des performances et une assistance technique après la livraison.
Grâce à un support de projet complet, de l'analyse des besoins à l'installation et à la formation, LIB aide les clients à mettre rapidement en service l'équipement d'essai environnemental.
La sélection de la bonne chambre de changement rapide de température nécessite plus que de comparer la plage de température et la taille de la chambre.
La chambre doit correspondre à l'état réel du DUT sous tension, à la charge thermique, au profil de température, aux exigences de flux d'air et aux normes d'essai aérospatiales.
Avec des années d'expérience dans les tests de simulation environnementale, LIB industry fournit des solutions de chambres personnalisées, un support d'ingénierie professionnel, une garantie de trois ans et une assistance de service à vie pour les clients du monde entier.
Contactez LIB industry pour discuter de vos besoins en chambre de changement rapide de température aérospatiale.
