Choisir une chambre d'essai environnementale à faible GWP devient une décision d'achat importante pour les laboratoires et les fabricants qui souhaitent respecter les réglementations environnementales tout en maintenant des essais de température et d'humidité fiables. Pour la plupart des applications de fiabilité climatique, une chambre de température et d'humidité utilisant des fluides frigorigènes à faible potentiel de réchauffement global (GWP) offre le meilleur équilibre entre performance, conformité et coûts d'exploitation à long terme. Par rapport aux systèmes frigorifiques conventionnels, les chambres à faible GWP réduisent l'impact environnemental tout en prenant en charge des normes courantes telles que IEC 60068, ISO 16750, MIL-STD-810 et JESD22. Les acheteurs doivent évaluer non seulement la plage de température, mais aussi le type de fluide frigorigène, la capacité de refroidissement, l'uniformité de la température, la vitesse de variation, la charge thermique de l'échantillon et la future conformité aux gaz fluorés avant de choisir un équipement.
Les essais environnementaux vérifient si les produits peuvent continuer à fonctionner après avoir été exposés à des conditions climatiques contrôlées. Achambre d'essai environnementale à faible GWPexécute les mêmes évaluations de fiabilité que les chambres climatiques traditionnelles tout en utilisant des fluides frigorigènes au potentiel de réchauffement global nettement inférieur.
Les échantillons d'essai typiques incluent :
Unités de commande électroniques automobiles (ECU)
Électronique grand public
Composants aérospatiaux
Dispositifs médicaux
Capteurs industriels
Équipement de communication
Matériaux plastiques et caoutchouc
Les principaux mécanismes de défaillance évalués sont les suivants :
Dilatation et contraction thermiques
Absorption d'humidité
Défaillances liées à la condensation
Initiation de la corrosion
Dégradation des joints d'étanchéité
Dérive électronique
Fissuration du matériau
Défaillance de l'adhésif
Rupture de l'isolation
Les essais environnementaux sont généralement effectués pendant :
Le développement de produits
La validation de la conception
Le contrôle qualité en production
La qualification des fournisseurs
Les essais de certification
Les essais de durée de vie et de fiabilité
La technologie moderne des fluides frigorigènes pour chambres d'essai environnementales permet aux laboratoires d'atteindre ces objectifs tout en réduisant les émissions de gaz à effet de serre associées aux fluides frigorigènes traditionnels à fort GWP.
Les normes suivantes sont couramment utilisées lors du choix d'une chambre d'essai environnementale durable.
Norme |
Température |
Humidité |
Cycle |
Conditions supplémentaires |
IEC 60068-2-1 |
de -70 °C à +180 °C |
Non requis |
Exposition constante |
Essai à basse température |
IEC 60068-2-2 |
Jusqu'à +180 °C |
Non requis |
Exposition constante |
Essai à haute température |
IEC 60068-2-30 |
25 °C–55 °C |
95 % HR |
Cyclique |
Essai de condensation |
IEC 60068-2-78 |
40 °C |
93 % HR |
Régime établi |
Chaleur humide |
ISO 16750-4 |
de -40 °C à +125 °C |
Variable |
Cyclage thermique |
Électronique automobile |
JESD22-A104 |
de -55 °C à +125 °C |
Non requis |
Cyclage de température |
Fiabilité des semi-conducteurs |
MIL-STD-810H |
Personnalisé |
Personnalisé |
Profil de mission |
Simulation environnementale |
ASTM D4332 |
Variable |
Variable |
Longue durée |
Évaluation de l'emballage |
Contrairement aux essais au brouillard salin ou d'étanchéité IP, la plupart des chambres de température et d'humidité n'utilisent pas de systèmes de pulvérisation ou de conditions de pression, ce qui fait de l'efficacité du fluide frigorigène et du contrôle de la température les principaux facteurs de performance.
Choisir la bonne chambre d'essai pour gaz fluorés dépend de l'application d'essai plutôt que de simplement choisir la plage de température la plus large.
Facteur de sélection |
Chambre de paillasse |
Chambre accessible |
Chambre de plain-pied |
Plage de température |
de -40 °C à +150 °C |
de -70 °C à +180 °C |
Personnalisé |
Plage d'humidité |
20 à 98 % HR |
10 à 98 % HR |
Personnalisé |
Volume de la chambre |
50 à 150 L |
225 à 1 000 L |
Plusieurs m³ à des centaines de m³ |
Vitesse de rampe |
1 à 3 °C/min |
3 à 15 °C/min (en option) |
Personnalisé |
Flux d'air |
Circulation uniforme |
Circulation à haut volume |
Flux d'air à zones multiples |
Charge thermique de l'échantillon |
Low |
Moyenne à élevée |
Très élevée |
Configuration de sécurité |
Protection contre les surchauffes |
Plusieurs verrouillages de sécurité |
Système de surveillance intégré |
Normes applicables |
IEC 60068 |
IEC, ISO, MIL, JESD |
Automobile, aérospatiale, militaire |
Lors de la comparaison des équipements, les acheteurs doivent vérifier les performances de refroidissement réelles avec la pleine charge d'échantillon plutôt que de se fier uniquement aux spécifications en chambre vide.
Les gouvernements du monde entier renforcent les réglementations sur les gaz à effet de serre fluorés. De nombreux pays ont introduit des réductions progressives des fluides frigorigènes à fort GWP par le biais de réglementations sur les gaz fluorés et de politiques environnementales similaires.
Une chambre d'essai durable utilise généralement des fluides frigorigènes avec des valeurs de GWP nettement inférieures tout en maintenant des performances de refroidissement stables.
Les avantages incluent :
Impact environnemental réduit
Conformité facilitée avec l'évolution des réglementations
Risque de service à long terme plus faible
Meilleure disponibilité des fluides frigorigènes
Meilleur soutien aux objectifs de développement durable de l'entreprise
Investissement de laboratoire à l'épreuve du futur
Les fabricants reconçoivent de plus en plus les systèmes frigorifiques pour améliorer l'efficacité tout en réduisant la charge de fluide frigorigène, ce qui entraîne des coûts d'exploitation réduits tout au long du cycle de vie de l'équipement.
Même les chambres de haute qualité peuvent produire des résultats inexacts si les pratiques d'essai sont incorrectes.
Les grosses batteries, moteurs ou appareils électroniques sous tension génèrent de la chaleur qui affecte directement les performances de la chambre. La capacité de refroidissement doit toujours être évaluée en fonction de la charge réelle de l'échantillon.
Obstruer le flux d'air réduit l'uniformité de la température. La plupart des laboratoires recommandent de limiter l'occupation des échantillons à environ un tiers du volume de travail, sauf indication contraire.
Les capteurs de surveillance doivent représenter la température réelle du produit plutôt que de mesurer uniquement la température de l'air dans la chambre.
Un régulateur peut afficher une résolution de ±0,1 °C, mais l'uniformité réelle de l'espace de travail peut être de ±1 °C ou plus. Les acheteurs doivent examiner les spécifications d'uniformité validées.
Une chambre capable d'atteindre -70 °C peut encore ne pas convenir si la vitesse de refroidissement ou de chauffage requise ne peut être atteinte avec la charge d'essai prévue.
Avant d'acheter, confirmez :
Alimentation électrique
Eau de refroidissement (le cas échéant)
Drainage
Ventilation
Accès pour l'entretien du fluide frigorigène
Charge au sol
Dégagement pour l'installation
Le non-respect de ces facteurs retarde souvent la mise en service et augmente les coûts d'installation.
Plutôt que de choisir l'équipement uniquement en fonction de la taille, les acheteurs doivent adapter le type de chambre à l'essai environnemental requis.

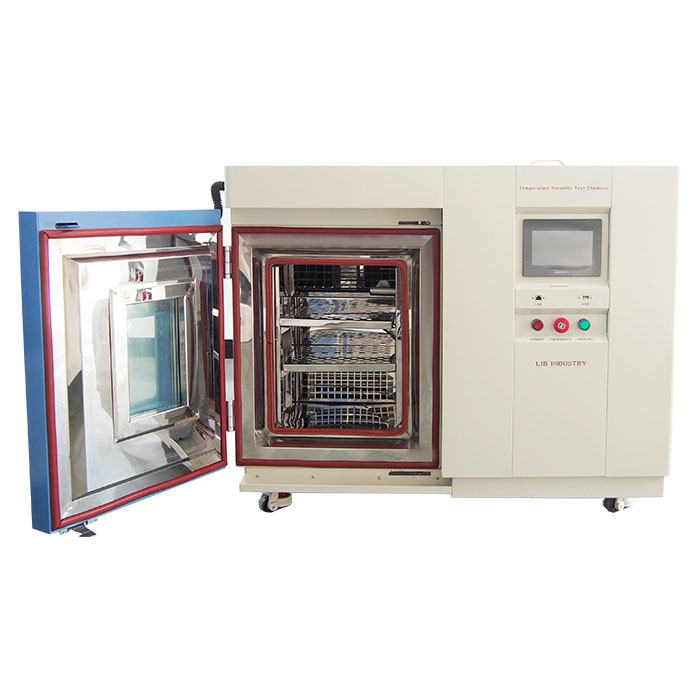

Recommandée pour :
Petits assemblages électroniques
Recherche en laboratoire
Qualification de composants
Tests universitaires

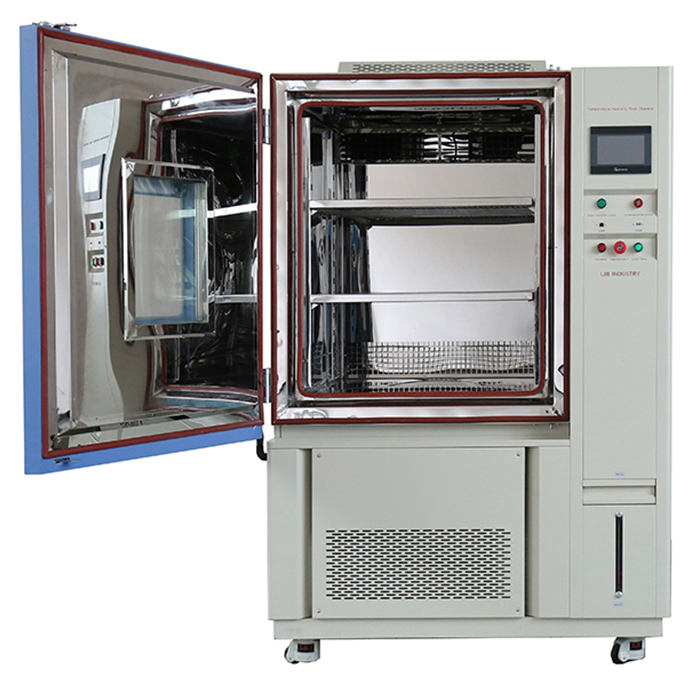

Recommandée pour :
Électronique automobile
Électronique grand public
Tests de batteries
Produits industriels
Qualification générale de fiabilité
C'est la solution la plus polyvalente pour les essais environnementaux de routine.
Recommandée pour :
Composants complets de véhicules
Grands systèmes de batteries
Équipement aérospatial
Machines industrielles
Tests de production en grand volume
Recommandée lorsque les normes exigent un transfert rapide entre environnements chauds et froids au lieu de rampes de température contrôlées.
Utilisée pour les tests de résistance à la corrosion et souvent combinée aux tests climatiques lors de la validation complète de la durabilité.
Convient aux tests de protection contre l'intrusion selon la norme IEC 60529, en complément de la qualification en température et humidité.
Les chambres conçues sur mesure sont appropriées lorsque les tests exigent :
Des vitesses de chauffage élevées
Un contrôle à plusieurs zones
Une simulation solaire
Une simulation d'altitude
Une intégration de vibrations
Des tests d'abus de batteries
De grandes charges thermiques
Des fabricants tels que LIB Industry proposent des solutions de chambres configurables pour des applications allant de la validation électronique et automobile aux essais dans l'aérospatiale et les énergies renouvelables.
À mesure que les réglementations environnementales continuent d'évoluer, choisir une chambre d'essai environnementale à faible GWP n'est plus seulement une question de durabilité, c'est aussi une protection des investissements de laboratoire à long terme. Les acheteurs doivent évaluer le choix du fluide frigorigène ainsi que les performances en température, le contrôle de l'humidité, la capacité de la chambre, l'efficacité énergétique, l'accessibilité pour la maintenance et la conformité aux normes internationales applicables. Choisir un équipement conçu autour de la technologie moderne des fluides frigorigènes pour chambres d'essai environnementales peut réduire les risques réglementaires futurs tout en maintenant la fiabilité et la répétabilité attendues dans les laboratoires d'essais environnementaux avancés.
Une chambre de température et d'humidité programmable convient à la plupart des tests de fiabilité environnementale effectués selon les normes IEC 60068, ISO 16750, MIL-STD-810 et similaires.
La principale différence réside dans le système frigorifique. Une chambre à faible GWP utilise des fluides frigorigènes à potentiel de réchauffement global réduit tout en offrant un contrôle de la température et des performances d'essai comparables.
Les tests peuvent durer de quelques heures à plusieurs semaines en fonction de la norme applicable, du profil de cyclage thermique, de l'exposition à l'humidité et des exigences de qualification du produit.
Choisissez la plus petite chambre qui accueille votre plus grand échantillon tout en laissant un espace suffisant pour un flux d'air sans restriction. Les chambres surdimensionnées augmentent les coûts d'exploitation, tandis que les chambres sous-dimensionnées réduisent la précision des tests.
Oui. De nombreuses chambres de température et d'humidité programmables peuvent exécuter plusieurs profils d'essai conformes aux normes IEC, ISO, MIL, ASTM et JEDEC, à condition que les températures, humidités et vitesses de rampe requises soient prises en charge.
Une demande de devis doit préciser :
Plage de température
Plage d'humidité
Volume de la chambre
Dimensions et poids de l'échantillon
Génération de chaleur de l'échantillon
Vitesse de rampe requise
Normes d'essai applicables
Alimentation électrique
Emplacement d'installation
Exigences d'acquisition de données
Exigences de sécurité
Tout besoin de personnalisation
