Lors de la sélection d'uneChambre d'essai de pluiede nombreux ingénieurs se concentrent sur les spécifications visibles telles que la taille de la chambre, la pression d'eau, les buses de pulvérisation ou l'indice IP. Cependant, la question la plus importante est souvent négligée :
Quel type de pluie votre produit doit-il réellement supporter ?
Un test d'étanchéité pour un smartphone, une enceinte électrique extérieure, un capteur automobile et un équipement militaire sont complètement différents. Certains produits n'ont besoin que d'une protection contre une légère goutte d'eau, tandis que d'autres doivent résister à des jets d'eau puissants, au nettoyage haute pression ou à des environnements extérieurs difficiles combinant pluie et poussière.
Choisir la bonne chambre d'essai de pluie ne consiste pas simplement à sélectionner une machine qui pulvérise de l'eau. Cela nécessite de comprendre les conditions réelles d'exposition à l'eau, les normes d'essai applicables et les exigences de performance du produit.
En tant que fabricant expérimenté d'enceintes d'essai environnemental, LIB Industry fournit des solutions complètes d'essais d'étanchéité à l'eau et à la poussière, aidant les clients à vérifier la fiabilité des produits, depuis les tests de base de protection contre l'eau jusqu'aux essais avancés d'eau à haute pression IPX9K.
L'infiltration d'eau est l'une des causes les plus courantes de défaillance des produits. Même une petite quantité d'eau pénétrant dans le boîtier d'un produit peut provoquer :
Des courts-circuits électriques
Corrosion des composants internes
Défaillance des capteurs
Durée de vie réduite
Problèmes de sécurité pendant le fonctionnement
Une chambre d'essai de pluie professionnelle simule des conditions réelles d'exposition à l'eau pour évaluer les performances d'étanchéité, la capacité de protection du boîtier, la fiabilité structurelle et la durabilité du produit dans les environnements extérieurs.
Les tests de pluie sont largement utilisés dans l'électronique automobile, les composants de véhicules électriques, les équipements électriques extérieurs, l'éclairage LED, les dispositifs de communication, les capteurs, les systèmes de contrôle industriels et les équipements militaires et aérospatiaux.
Cependant, différents produits sont exposés à différents types d'eau. La première étape pour choisir une chambre d'essai de pluie est de comprendre quel type de « pluie » votre produit doit supporter.
L'erreur la plus courante lors de l'achat d'équipement d'essai d'étanchéité est de choisir une chambre avant de comprendre la norme d'essai requise.
Le processus correct devrait être :
Application du produit → Niveau de protection contre l'eau requis → Norme d'essai → Chambre d'essai de pluie adaptée
Parmi les normes mondiales d'essai d'étanchéité,IEC 60529 IPX1–IPX9Kest le système le plus largement utilisé. Pour les travaux spécifiques à l'automobile, aux applications militaires et extérieures, des normes supplémentaires telles que ISO 20653 et MIL-STD-810 entrent en jeu — comme décrit plus loin dans ce guide.
La norme IEC 60529 définit le système d'indice de protection IP (Ingress Protection), qui évalue l'efficacité avec laquelle une enceinte protège contre l'intrusion d'eau et de particules solides. Pour les tests d'étanchéité, le deuxième chiffre après le « X » représente le niveau de protection contre l'eau.
Niveau IP |
Méthode d'essai |
Application typique |
IPX1 |
Égouttement vertical d'eau |
Appareils électroniques, compteurs |
IPX2 |
Égouttement d'eau à des angles inclinés |
Équipement portable |
IPX3 |
Pulvérisation d'eau |
Produits d'extérieur |
IPX4 |
Éclaboussures d'eau de toutes les directions |
Pièces automobiles, enceintes |
IPX5 |
Jets d'eau |
Produits industriels, véhicules |
IPX6 |
Jets d'eau puissants |
Équipements automobiles et d'extérieur |
IPX7 |
Immersion temporaire |
Appareils étanches |
IPX8 |
Immersion continue |
Applications sous-marines |
| IPX9K | Jets d'eau chaude à haute pression |
Composants automobiles |
| ||
Chaque niveau de protection nécessite une méthode d'essai et une configuration d'équipement différentes.
IPX1 et IPX2 simulent une exposition légère à l'eau causée par la pluie ou la condensation.
IPX1 :Débit d'eau de 1 mm/min, égouttement vertical, durée d'essai de 10 minutes.
IPX2 :Débit d'eau de 3 mm/min, avec le produit incliné dans quatre positions, chacune testée pendant environ 2,5 minutes.
Applications typiques : capteurs, compteurs, petits appareils électroniques. L'équipement recommandé est uneChambre d'essai d'égouttement, qui fournit une simulation contrôlée de chute d'eau verticale.
IPX3 et IPX4 font partie des tests d'étanchéité les plus couramment utilisés pour les produits d'extérieur et automobiles, simulant les précipitations naturelles, les éclaboussures d'eau et l'exposition générale à l'extérieur.
IPX3 (pulvérisation d'eau) :Un tube de pulvérisation oscillant délivre de l'eau à environ 0,07 L/min par trou, à des angles de pulvérisation allant jusqu'à 60° par rapport à la verticale. Les applications incluent les produits électriques d'extérieur, l'éclairage et les enceintes.
IPX4 (éclaboussures d'eau) :Débit similaire (~0,07 L/min par trou) mais l'eau est appliquée de plusieurs directions à l'aide d'un tube oscillant ou d'un système de buses, en continu, pendant une durée spécifiée. Les applications incluent les composants automobiles, les équipements d'extérieur et les boîtiers électriques.
Pour ces tests, uneChambre d'essai de pulvérisation de pluiedoit fournir une distribution uniforme de la pulvérisation et une circulation d'eau stable pour garantir des résultats reproductibles.
Les produits utilisés à l'extérieur ou dans les véhicules peuvent subir un impact d'eau plus fort que les précipitations normales — éclaboussures de route, lavage de véhicules ou nettoyage industriel.
IPX5 :Une buse de 6,3 mm délivre de l'eau à 12,5 ± 0,625 L/min à une distance de 2,5 à 3 m. Utilisé pour les équipements d'extérieur, les composants de véhicules et les produits industriels.
IPX6 :Une buse plus grande de 12,5 mm délivre un débit beaucoup plus élevé de 100 ± 5 L/min à une pression supérieure à celle de IPX5. Utilisé pour l'électronique automobile, les équipements lourds et les machines d'extérieur.
Une chambreChambre IPX5/IPX6fiable nécessite un contrôle précis de la pression, un débit d'eau stable et des performances de buse constantes.
 |
 |
 |
| ||
Bien qu'il ne s'agisse pas de tests de pluie traditionnels, IPX7 et IPX8 font partie du même système de protection contre l'eau IEC 60529.
IPX7 (immersion temporaire) :Profondeur d'immersion de 1 mètre pendant 30 minutes — utilisée pour les produits qui peuvent tomber accidentellement dans l'eau.
IPX8 (immersion continue) :Les conditions (profondeur, durée, pression) sont définies par le fabricant, en fonction de l'utilisation réelle du produit. Utilisé pouréquipement d'immersion dans l'eauet les appareils électroniques spécialisés.
|
 |
 |
IPX9K est l'un des tests d'étanchéité les plus exigeants, en particulier dans l'industrie automobile, simulant le lavage à haute pression, le nettoyage à l'eau chaude et les impacts d'eau sévères.
Paramètres typiques :
Température de l'eau : 80 °C ±5 °C
Pression d'eau : environ 8 à 10 MPa
Débit d'eau : 14 à 16 L/min
Angles de pulvérisation : multiples directions, dont 0°, 30°, 60° et 90°
Les applications incluent les pièces extérieures automobiles, les composants de compartiment moteur, les composants de véhicules électriques et les pièces de véhicules lourds. Une chambre IPX9K doit fournir un contrôle précis de l'eau à haute pression et une gestion fiable de la température.
 |
 |
Une fois que vous avez identifié la norme requise, trois facteurs pratiques déterminent la décision finale :
1. Exigences de test— Confirmer le niveau IP requis, la norme industrielle applicable et toute spécification de test spécifique au client. Un produit nécessitant des tests IPX4 a besoin d'un équipement fondamentalement différent de celui nécessitant des tests IPX9K — les deux ne se situent pas sur le même spectre de « meilleur/pire », ce sont des méthodes de test entièrement différentes.
2. Taille du produit et espace d'essai— La chambre doit pouvoir accueillir les dimensions de l'échantillon, les exigences de fixation et une zone de couverture de pulvérisation adéquate sans compromettre l'uniformité.
3. Portée des tests au-delà de l'eau— Certains produits n'ont besoin que de tests d'étanchéité ; d'autres nécessitent également des tests de poussière, de sable ou combinés avec la température/humidité dans le même cycle de qualification. Si c'est le cas, il vaut la peine de choisir un fournisseur ayant une capacité d'essai environnemental plus large afin que les exigences de test futures ne signifient pas recommencer avec un nouveau fournisseur.
Savoir quel niveau IP vous avez besoin n'est que la moitié de la décision — l'autre moitié est de savoir si une chambre donnée peut réaliser ce test avec précision, de manière reproductible, sans devenir un casse-tête de maintenance. Voici ce que LIB intègre dans chaque gamme de produits pour y répondre.
La plupart des laboratoires effectuant des tests sur la gamme IPX1–IPX6 finissent par avoir besoin de plusieurs équipements — une boîte d'égouttement pour IPX1/IPX2, un tube oscillant pour IPX3/IPX4 et un dispositif de buses de jet pour IPX5/IPX6. La chambre d'essai combinée de LIB intègre les trois mécanismes en une seule unité, de sorte qu'un laboratoire puisse exécuter la séquence complète des six niveaux de test sans changer d'équipement ni d'encombrement.
Au-delà des économies d'espace, la chambre est construite autour de quelques choix d'ingénierie pratiques :
Recyclage de l'eau en boucle fermée avec remplissage automatiquemaintient le système en fonctionnement sans surveillance, réduisant à la fois la consommation d'eau et d'énergie par rapport aux conceptions à circuit ouvert.
Une table tournante réglable en hauteur, d'une capacité de 50 kgavec une plaque d'inclinaison intégrée de 15° permet de réaliser le test d'inclinaison à quatre positions IPX2 sans repositionnement manuel, et la taille de la plate-forme peut être personnalisée pour des échantillons plus grands.
Construction complète en acier inoxydable SUS304résiste à la corrosion lors des cycles répétés de haute température, d'humidité et de pulvérisation — une différence de durabilité significative par rapport à l'acier peint dans les chambres qui fonctionnent quotidiennement.
Une fenêtre de visualisation avec éclairage LED intégré et un essuie-glace manuelpermet aux opérateurs de surveiller visuellement le test en cours et de détecter les défaillances en temps réel, plutôt que de le découvrir seulement à la fin d'un cycle.
Une alimentation électrique intégrée sur la plate-forme d'échantillonspermet de tester l'électronique sous tension (alimentée) pendant l'exposition à l'eau — ce qui est plus proche de la façon dont le produit échouera (ou non) sur le terrain qu'un test hors tension.
Les paramètres de test sont maintenus conformes à la norme IEC 60529 sur les six niveaux, du débit d'égouttement de 1 mm/min pour IPX1 au jet de 100 ± 5 L/min à 100 ± 5 kPa pour IPX6, de sorte que les résultats sont directement justifiables par rapport à la norme.
Les tests IPX9K sont impitoyables pour l'équipement — les cycles soutenus d'eau à haute pression et à haute température usent les joints, les buses et les éléments chauffants plus rapidement que tout autre test IP. La chambre IPX9K de LIB est spécialement conçue pour cette contrainte :
Distribue de l'eau jusqu'à+88 °C et 8 000 à 10 000 kPaà travers quatre buses sur plusieurs angles de pulvérisation (0°, 30°, 60°, 90°), correspondant à la séquence complète du test IPX9K.
Unsystème de circulation en boucle fermée avec filtrationavec des réservoirs dédiés et des éléments chauffants maintient la pression de pulvérisation, le volume et la température stables sur des cycles répétés — important pour obtenir des résultats cohérents et comparables test après test.
Unsystème de contrôle à écran tactilepermet aux opérateurs de régler directement la pression, la température et la durée, avec une surveillance de sécurité intégrée pour protéger à la fois l'équipement et l'échantillon testé.
Les tests d'immersion semblent simples sur le papier, mais sont exigeants pour la construction de la chambre — le réservoir doit maintenir la pression de manière fiable en profondeur sans fuir ni se déformer au fil des années d'utilisation. La chambre IPX7/IPX8 de LIB répond directement à cela :
Des réservoirs personnalisablescouvrent à la fois IPX7 (1 m / 30 minutes) et des conditions IPX8 simulées équivalentes à une profondeur de 50 m.
Parois de chambre en acier A3 de 15 mm d'épaisseursont conçus pour supporter des pressions équivalentes à cette profondeur de 50 m sans déformation, avec une finition extérieure résistante à la corrosion et aux impacts pour une longue durée de vie.
Unjoint en silicone à deux niveaux— une couche souple pour un contact uniforme sur les surfaces inégales plus une couche dure pour l'intégrité structurelle sous pression — est conçu pour éliminer les fuites lors des cycles de test répétés, ce qui est généralement le point faible des chambres d'immersion à faible coût.
Une instrumentation de sécurité complète: jauges de niveau d'eau en temps réel, détecteurs de fuite intégrés, soupapes de surpression automatiques, pieds ancrables au sol pour la stabilité et dispositifs de sécurité empêchant l'ouverture du couvercle en cours de test.
An Contrôleur à écran tactile intelligent basé sur PIDpermet un contrôle précis de la pression, du timing et du séquencement des cycles, avec des profils de test stockables pour des résultats reproductibles — conformité avec les normes IEC 60529 et ISO 20653.
Au-delà de ces trois gammes de produits, LIB construit également des équipements pour les normes spécifiques à l'automobile et aux applications militaires, notamment :
|
Chambre d'essai de pluie JIS D 0203 — pour les tests de composants automobiles selon les exigences automobiles japonaises |
— pour la validation de la résistance à l'eau des fournisseurs automobiles |
Chambre d'essai de pluie UL50E — pour les tests de protection des enceintes électriques extérieures |
|
— pour la simulation de pluie en conditions militaires et environnements difficiles |
Chambre de sable et poussière MIL-STD — pour les tests de résistance au sable et à la poussière |

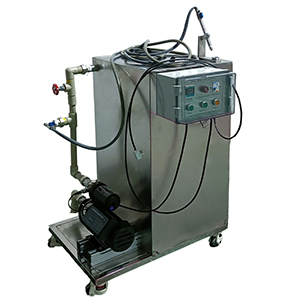

Testeur d'éclaboussures d'eau GOST — pour l'évaluation de la résistance aux éclaboussures d'eau des véhicules |
Les dimensions de la chambre, les fixations et les fonctions de test peuvent toutes être personnalisées pour les applications automobiles, électroniques, d'équipement d'extérieur et militaires. LIB fabrique des équipements d'essai de simulation environnementale depuis 2012, détient les certifications ISO9001 et CE, et a exporté dans plus de 60 pays, avec une garantie de 3 ans et un support de maintenance à vie.
Une seule chambre peut-elle couvrir plusieurs niveaux IP, ou ai-je besoin d'équipements séparés pour chaque niveau ?
Pour IPX1 à IPX6, la chambre d'essai combinée de LIB intègre la boîte d'égouttement, le tube oscillant et les systèmes de buses de jet en une seule unité, de sorte que les six niveaux peuvent être testés sans changer d'équipement. Les tests d'immersion IPX7/IPX8 et le test d'eau chaude à haute pression IPX9K nécessitent des chambres dédiées en raison de leurs différentes exigences de réservoir et de pression.
Outre la norme IEC 60529, LIB prend-elle en charge d'autres normes d'étanchéité / anti-poussière ?
Oui — LIB construit également des équipements pour les normes automobiles (ISO 20653, JIS D 0203, GMW 16001), militaires (MIL-STD-810) et extérieures (UL50E) selon les exigences du client.
Quelle est la différence entre les tests IPX6 et IPX9K ?
IPX6 utilise des jets d'eau puissants à température normale ; IPX9K ajoute une pression élevée (8 000–10 000 kPa) et une température élevée (jusqu'à 88 °C), conçu pour simuler des environnements de lavage automobile sévères — ce qui exige également des joints et des composants de chauffage plus durables dans la chambre elle-même.
Comment la chambre IPX7/IPX8 de LIB évite-t-elle les fuites lors des cycles de test répétés ?
Le réservoir utilise un joint en silicone à deux niveaux — une couche souple pour un contact uniforme sur les surfaces inégales plus une couche dure pour l'intégrité structurelle sous pression — combiné à des parois en acier A3 de 15 mm d'épaisseur conçues pour des pressions équivalentes à 50 m de profondeur.
LIB peut-elle personnaliser une chambre pour mon produit ?
Oui — la taille de la chambre, les dimensions de la table tournante d'échantillons (jusqu'à 50 kg de charge en standard), les fixations et les fonctions de test peuvent être personnalisées selon les dimensions du produit, les exigences de l'industrie et les normes applicables.
Quelle garantie et quel service LIB fournit-elle ?
Une garantie de 3 ans, une maintenance à vie et un support technique continu.
De la chambre d'essai combinée tout-en-un couvrant IPX1–IPX6, au système IPX9K haute pression et haute température, à la chambre d'immersion en acier renforcé IPX7/IPX8, LIB construit chaque gamme de produits en fonction des défis d'ingénierie spécifiques de ce test — pas une boîte de pulvérisation universelle.
Contactez LIB pour discuter de vos besoins en tests d'étanchéité et trouver la solution de chambre d'essai de pluie adaptée à votre application.
