Les technologies de capture, d’utilisation et de stockage du carbone (CCUS) nécessitent des voies de minéralisation permanentes et évolutives pour convertir le dioxyde de carbone capturé en produits stables. Dans la recherche sur le béton, la cure par carbonatation au CO2 offre un double avantage : elle séquestre de manière permanente le dioxyde de carbone sous forme de minéraux carbonatés de calcium solides, tout en améliorant la résistance mécanique au jeune âge, en affinant la structure poreuse et en réduisant l’absorption d’eau dans les liants cimentaires, les granulats de béton recyclé (GBR) et les sous-produits industriels comme le laitier d’aciérie.
Pour combler le fossé entre une réaction chimique prometteuse et un processus de fabrication évolutif, un contrôle précis en laboratoire est indispensable. Uneoffre l’environnement surveillé et reproductible nécessaire pour évaluer les formulations de liants, optimiser la diffusion du gaz et quantifier avec précision l’absorption de carbone.chambre de cure de carbonatation au CO2 dédiée
Ce guide complet détaille les mécanismes chimiques, les paramètres environnementaux critiques, les normes d’essai (EN 12390-12, ISO 1920-12, RILEM CPC-18R1), les flux de travail expérimentaux et les solutions d’équipement clé en main de LIB Industry.
Pour concevoir des expériences CCUS significatives, les chercheurs doivent distinguer la cure par carbonatation contrôlée au jeune âge de l’altération naturelle passive.
Carbonatation naturelle |
Cure accélérée au CO2 |
Passive, exposition ambiante |
Traitement contrôlé au jeune âge |
Faible concentration en CO2 (~0,04 %) |
Concentration en CO2 élevée (1 % à 20 %) |
Prend des mois à des années |
Prend quelques minutes à 72 heures |
Abaisse le pH, risque de corrosion des armatures dans le béton armé |
Densifie la matrice, augmente la résistance au jeune âge et séquestre le CO2 |
La carbonatation naturelle se produit de manière passive lorsque le CO2 atmosphérique (~0,04 %) diffuse dans le béton durci sur des mois ou des années. Il réagit avec les produits d’hydratation, abaissant le pH de la solution interstitielle de plus de 12,5 à moins de 9,0. Dans le béton armé, cette perte d’alcalinité dépassive l’acier incorporé, faisant de la carbonatation naturelle une préoccupation de durabilité pour les structures matures.
La cure par carbonatation est un processus de fabrication intentionnel, appliqué au jeune âge, sur des matériaux cimentaires frais, démoulés ou préconditionnés. En exposant la matrice à des concentrations élevées de CO2 dans des conditions contrôlées d’humidité relative et de température, le dioxyde de carbone se dissout rapidement dans l’eau des pores pour former des minéraux carbonatés solides.
|
Point essentiel à retenir Les résultats de la cure par carbonatation ne doivent jamais être substitués directement aux prédictions de durée de vie sans modèles de corrélation validés, car la minéralisation au jeune âge modifie intentionnellement l’évolution microstructurale initiale du matériau. |
La cure par carbonatation convertit le dioxyde de carbone gazeux en phases minérales solides par des réactions de dissolution aqueuse et de précipitation :
Ca(OH)2 + CO2 →(H2O)→ CaCO3 + H2O
C-S-H + x CO2 →(H2O)→ C-S-H (appauvri en calcium) + x CaCO3 + y H2O
D’autres voies se produisent lors du traitement de matériaux contenant du magnésium ou du fer, tels que les compacts de laitier d’aciérie et les liants alternatifs à faible teneur en clinker.
Paramètre |
Plage cible |
Son importance |
Équilibre hydrique |
50 % – 70 % HR |
Trop sec : absence de film aqueux pour la dissolution du CO2. Trop humide : les pores se remplissent d’eau, bloquant la diffusion du gaz. |
Contrôle de la température |
20 °C – 40 °C |
Régule la solubilité du gaz et les vitesses de précipitation minérale. |
Concentration en CO2 et circulation du gaz |
Dépend du processus |
Crée le gradient de concentration sans stagnation localisée. |
Paramètre / Protocole |
Plages de recherche et de criblage |
Norme EN 12390-12 |
Norme ISO 1920-12 |
Objectif principal |
Optimisation du processus et criblage de l’absorption de CO2 |
Comparaison de la résistance à la carbonatation |
Profilage de la profondeur de carbonatation pour les classes de béton |
Concentration en CO2 |
1 % à 20 % en volume |
3,0 % ± 0,5% |
3,0 % ± 0,5% |
Température |
20 °C à 40 °C |
20 °C ± 2 °C |
22 °C ± 2 °C (climat chaud : 27 °C ± 2 °C) |
Humidité relative |
50 % à 70 % HR |
57 % ± 3 % HR |
55 % ± 5 % HR (climat chaud : 65 % ± 5 % HR) |
Durée d’exposition |
Minutes à 72 heures |
28 jours de cure + 14 jours de conditionnement |
Cycles variables |
Critère d’évaluation principal |
Gain de résistance maximale, absorption (g CO2/kg), affinage des pores |
Profondeur de carbonatation (dk) par pulvérisation d’indicateur |
Suivi comparatif du front de carbonatation |
Un flux de travail discipliné en laboratoire évite que les variations de préconditionnement ou les effets de chargement de la chambre ne faussent les données de performance de carbonatation.
1. Définir l’objectif et préparer les répétitions (≥3 échantillons par groupe)
2. Enregistrer la base de référence initiale (rapport de mélange, densité en vert, masse sèche)
3. Standardiser le préconditionnement (perte d’humidité/HR égale)
4. Programmer la chambre et exécuter la cure (CO2, température, HR, débit de gaz)
5. Surveillance continue et enregistrement des données in situ
6. Caractérisation post-cure (absorption, profondeur, résistance, DRX)
Espacement des échantillons et circulation d’air : Maintenir au moins 20 mm à 50 mm de dégagement autour de chaque échantillon à l’intérieur de la chambre. Un empilement dense bloque la circulation du gaz, entraînant des fronts de carbonatation inégaux.
Bilan massique corrigé de l’humidité : Une augmentation rapide de la masse pendant la cure ne prouve pas automatiquement la séquestration du carbone. Les changements de masse doivent être corrigés pour l’évaporation ou la condensation de l’eau en utilisant l’analyse thermogravimétrique (ATG) ou l’analyse par combustion élémentaire.
Précision de la pulvérisation d’indicateur (RILEM CPC-18R1) : Lors de la mesure de la profondeur de carbonatation, pulvériser une surface fraîchement fracturée avec une solution alcoolique de phénolphtaléine à 1 %. Enregistrer au moins 3 à 5 points de profondeur par bord au 0,2 mm près, en distinguant la zone carbonatée incolore de la zone pourpre non carbonatée (pH > 10,0).
La cure par carbonatation contrôlée est appliquée à plusieurs voies structurelles et matérielles clés :
Éléments en béton préfabriqué |
Laitier d’aciérie et sous-produits |
Granulats recyclés |
La résistance rapide au jeune âge permet un démoulage précoce |
Convertit les déchets en carbonates structuraux |
Densifie le revêtement de mortier poreux |
• Éléments de maçonnerie en béton préfabriqué (blocs de béton) : L’exposition au jeune âge à un CO2 élevé permet un développement rapide de la résistance, raccourcissant les cycles de démoulage et réduisant les besoins énergétiques de la cure à la vapeur.
• Compacts de laitier d’aciérie et déchets industriels : Les compacts de laitier riches en calcium/magnésium acquièrent une intégrité structurale lorsque les carbonates lient les particules minérales libres en une matrice sans recourir au ciment Portland traditionnel.
• Valorisation des granulats de béton recyclé (GBR) : La carbonatation des déchets de béton concassé densifie le revêtement de mortier poreux adhérent, réduisant l’absorption d’eau et améliorant l’adhérence mécanique lors de la réutilisation dans de nouveaux mélanges de béton.
Les chambres environnementales standard ne possèdent pas les joints étanches aux gaz, les verrouillages de sécurité et les systèmes de contrôle par infrarouge non dispersif (NDIR) nécessaires pour une recherche précise sur la carbonatation.
Paramètre de fonctionnement |

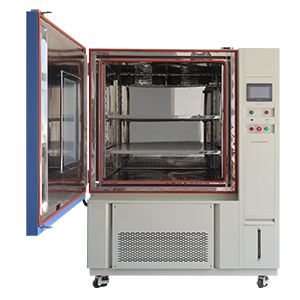

Chambre standard de température/humidité |

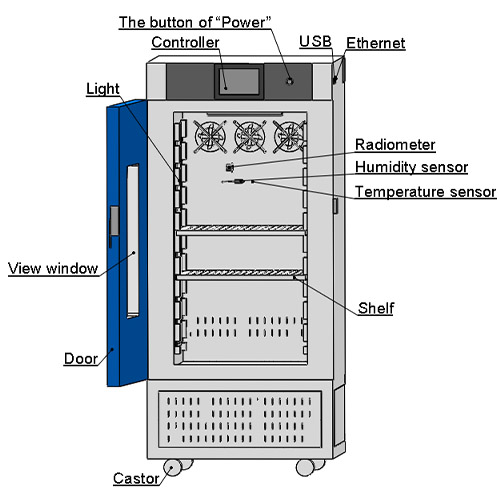

Chambre de cure de carbonatation au CO2 LIB |
Plage de concentration en CO2 |
Ambiante (~0,04 % seulement) |
0 % à 20 % (contrôlée par capteur NDIR) |
Plage de température |
-20 °C à +100 °C |
-60 °C à +150 °C (précision ±0,5 °C) |
Plage d’humidité |
20 % à 98 % HR |
10 % à 98 % HR (précision ±1,0 % à ±1,5 % HR) |
Système de gestion des gaz |
Ventilation ouverte / non étanche |
Espace de travail étanche aux gaz, purge automatisée et soupape de surpression |
Matériau de l’espace de travail |
Acier inoxydable standard |
Acier inoxydable SUS304 résistant à la corrosion |
Verrouillages de sécurité |
Coupure de surcharge thermique |
Alarme de surpression, détection de fuite de CO2, verrouillages de porte asservis |
Choisir un équipement d’essai spécialisé exige un partenaire d’ingénierie disposant d’une expérience de fabrication éprouvée et d’un support clé en main complet.
Fondée en 2009, Xi'an LIB Environmental Simulation Industry est un fabricant et fournisseur mondial de chambres d’essais environnementaux. LIB fournit des solutions clé en main – depuis la conception structurelle personnalisée et l’intégration des gaz jusqu’à la livraison, l’installation, l’étalonnage et la formation des opérateurs.
• Suite d’essais complète : LIB fabrique des chambres de température/humidité, des chambres d’essai de carbonatation au CO2, des systèmes de brouillard salin, des chambres de vieillissement et des chambres climatiques de grande capacité sur mesure.
• Assurance qualité : Toutes les chambres LIB sont soumises à une inspection fonctionnelle rigoureuse, un étalonnage multipoint des capteurs et une mise en service continue avant l’expédition.
• Garantie leader du secteur : Tous les équipements LIB bénéficient d’une garantie complète de 3 ans et d’un support technique et service à vie.
|
 |
• Contrôle précis par NDIR du CO2 : Des capteurs infrarouges non dispersifs surveillent en continu les concentrations de CO2 jusqu’à 20 % sans consommation de gaz, pilotant des vannes d’injection électromagnétiques automatisées.
• Automate programmable multi-paramètres : L’interface tactile affiche en temps réel les courbes du pourcentage de CO2, de la température et de l’humidité relative, avec enregistrement complet des données en CSV via USB et connectivité Ethernet.
• Architecture de sécurité intégrée : Soupapes de surpression automatiques, alarmes de fuite de gaz et purge forcée d’air ambiant avant ouverture de la porte protègent le personnel de laboratoire.
Pour soutenir la recherche CCUS complète, l’évaluation de la durabilité du béton et les essais environnementaux multifactoriels, LIB Industry propose un portefeuille complet d’équipements d’essais environnementaux complémentaires :
|
Chambre d’essai de gel-dégel rapide pour béton
|
|
|
|
|
Un laboratoire universitaire de génie civil menant des recherches CCUS sur des compacts de laitier d’aciérie et des granulats de béton recyclé avait besoin d’une chambre environnementale capable d’exécuter des profils stables de cure par carbonatation à 20 % de CO2 tout en maintenant un contrôle strict de 60 % HR et 30 °C.
1. Installation sur site et raccordement des lignes de gaz
2. Essai d’étanchéité par chute de pression et étalonnage du capteur NDIR
3. Cartographie multi-points de la température et de l’humidité sur les étagères d’échantillons
4. Formation pratique de l’équipe de recherche à l’exécution des étapes du programme
5. Recette finale et activation de la garantie de 3 ans
En utilisant la chambre de carbonatation au CO2 LIB, l’équipe de recherche a obtenu des taux d’absorption minéralisée reproductibles (>8 % de gain de masse par CO2) sur les compacts de laitier en cycles de 24 heures. L’enregistrement automatique des données a permis d’établir une corrélation claire entre la stabilité de l’HR de la chambre et la profondeur du front de carbonatation.
« La stabilité de la chambre LIB pendant les longs cycles de carbonatation de 72 heures a été cruciale pour notre modélisation de l’absorption CCUS. Les fonctions de purge automatique du gaz et de sécurité nous ont donné une confiance totale en opérant à des concentrations élevées de CO2. » |
Q1 : Quelle est la principale différence entre la cure par carbonatation et la carbonatation naturelle ?
La cure par carbonatation est un traitement rapide et contrôlé au jeune âge (utilisant 1 % à 20 % de CO2) appliqué aux matériaux frais ou démoulés pour accélérer le gain de résistance et minéraliser le dioxyde de carbone. La carbonatation naturelle est un processus lent et passif induit par l’air ambiant (~0,04 % de CO2) sur des années, qui peut dépassiver l’acier dans le béton armé mature.
Q2 : Pourquoi le contrôle de l’humidité est-il crucial pendant les essais de carbonatation ?
Le dioxyde de carbone doit se dissoudre dans l’eau des pores pour réagir avec les phases calciques. Si l’humidité relative est trop faible (<40 % HR), les pores se dessèchent et la réaction s’arrête. Si elle est trop élevée (>80 % HR), l’eau remplit le réseau poreux, limitant sévèrement la diffusion du CO2 gazeux. La fenêtre optimale est généralement de 50 % à 70 % HR.
Q3 : Comment mesure-t-on avec précision l’absorption de CO2 dans les échantillons durcis ?
L’absorption nette peut être calculée par bilan massique, mais les données gravimétriques doivent être corrigées pour les pertes ou gains d’eau. Pour une vérification précise, les chercheurs combinent le changement de masse avec l’analyse thermogravimétrique (ATG) ou l’analyse par combustion élémentaire pour mesurer directement la masse de minéraux carbonatés.
Q4 : Est-ce que LIB peut personnaliser les chambres de carbonatation au CO2 pour des échantillons de grandes dimensions ?
Oui. LIB propose des volumes d’espace de travail personnalisés allant des unités compactes de paillasse aux chambres climatiques de grande capacité, avec des rayonnages robustes, une injection de gaz multi-zone et des ports d’accès pour câbles/capteurs sur mesure.
Accélérer la recherche sur la carbonatation exige un contrôle précis des concentrations de gaz, de la dynamique thermique et de l’humidité relative. Un partenariat avec LIB Industry fournit à votre laboratoire un équipement fiable, un enregistrement de données traçable et un support clé en main.
Contactez LIB Industry dès aujourd’hui pour consulter un spécialiste des essais environnementaux, recevoir des fiches techniques ou demander un devis personnalisé adapté à votre programme de recherche.
