Les composants en caoutchouc tels que les joints automobiles, les durites, les joints d'étanchéité, les courroies, les gaines de câbles et les isolateurs de vibrations peuvent se fissurer et perdre leurs performances après une exposition prolongée à l'ozone. Ces défaillances sont souvent invisibles au début, mais de petites fissures superficielles peuvent finalement entraîner des fuites, une défaillance de l’isolation ou des dommages mécaniques.
An Chambre d’essai à l’ozone ASTM D1149offre un environnement contrôlé pour évaluer la résistance à la fissuration par l’ozone des matériaux en caoutchouc et en élastomère, permettant aux ingénieurs de voir comment les produits se comportent sous l’attaque de l’ozone avant d’arriver aux applications réelles. L’ASTM D1149 couvre à la foisessai d’ozone statique et dynamique— l’essai statique convient aux pièces sous déformation constante, tandis que l’essai dynamique simule mieux le caoutchouc qui s’étire, se plie ou se déplace de manière répétée. Cet article explique le fonctionnement de l’essai, la différence entre les deux méthodes et comment choisir une chambre d’essai à l’ozone appropriée.
L’ASTM D1149 est une méthode d’essai normalisée pour évaluer la résistance à la fissuration par l’ozone des caoutchoucs vulcanisés et des matériaux élastomères dans des conditions contrôlées de température et de déformation, en isolant l’effet de l’ozone en éliminant des variables telles que la lumière du soleil et la pluie.
L’ozone est une forme d’oxygène hautement réactive. Lorsqu’il entre en contact avec du caoutchouc contenant des liaisons polymères insaturées, il provoque une oxydation moléculaire ; une fois la surface étirée, ces zones affaiblies se fissurent perpendiculairement à la direction de l’étirement — ce qui réduit la durée de vie et crée des risques pour la sécurité :
Produit en caoutchouc |
Défaillance potentielle due à l’ozone |
Bagues d’étanchéité automobiles |
Fuite d’air ou d’eau |
Durites en caoutchouc |
Fissuration et rupture de surface |
Gaines de câbles |
Endommagement de l’isolation |
Courroies de transmission |
Résistance mécanique réduite |
Isolateurs de vibrations |
Perte de flexibilité |
Joints industriels |
Défaillance de l’étanchéité |
Une chambre de vieillissement à l’ozone permet aux fabricants de détecter ces faiblesses pendant le développement et le contrôle qualité, plutôt qu’après une défaillance sur le terrain.
L’essai suit généralement cinq étapes : les éprouvettes sont préparées, étirées à un allongement défini (ou placées dans un dispositif dynamique), exposées à une concentration et une température d’ozone contrôlées, inspectées périodiquement pour détecter les fissures, puis évaluées en fonction de la croissance des fissures. Un temps d’exposition plus long ne signifie pas automatiquement une meilleure résistance — différents composés réagissent différemment selon la structure du polymère, les antioxygènes, les charges et les systèmes de vulcanisation.
Paramètre |
Exigence ASTM D1149 |
Plage de concentration d’ozone |
25–200 pphm |
Niveau d’ozone standard |
50 ± 5 pphm |
Température |
40 ± 1 °C |
Déformation dynamique en traction |
25 ± 3 % maximum |
Fréquence dynamique |
0,5 Hz (30 cycles/min) |
Déformation statique sur bande droite |
allongement de 20 |
%Déformation statique sur bande conique |
zones de 10 %, 15 %, 20 |
%Volume minimal de la chambre |
0,11 m³ (110 L) |
Taux de renouvellement de l’air |
≥75 % du volume de la chambre/min |
Conditionnement des éprouvettes |
24 heures sans ozone à la température d’essai |
Ces paramètres garantissent la comparabilité des résultats entre différents laboratoires. Les normes connexes incluentASTM D4575(mesure de la concentration d’ozone dans les chambres) etISO 1431-1(résistance à la fissuration par l’ozone) — ces deux normes couvrent l’évaluation statique et dynamique, mais les exigences de concentration, de température et d’humidité ne doivent pas être mélangées entre les normes.
L’essai statique maintient l’éprouvette à une déformation fixe pendant toute l’exposition — généralement une bande droite à un allongement de 20 %, une bande conique couvrant plusieurs zones de déformation, ou une éprouvette en boucle. Comme l’éprouvette ne bouge pas, le dispositif est simple et reproductible, ce qui le rend bien adapté à la comparaison des composés de caoutchouc lors du développement de matériaux.
Sa principale limite est qu’il ne reproduit pas les mouvements répétés — un matériau peut résister sous un allongement constant mais échouer sous un étirement répété en service. L’essai statique convient donc aux composants d’étanchéité fixes, aux joints statiques et aux autres pièces en caoutchouc à mouvement limité.
L’essai dynamique combine l’exposition à l’ozone avec une déformation mécanique répétée, généralement jusqu’à une déformation de 25 ± 3 % à 0,5 Hz, sous une exposition continue à l’ozone et une température contrôlée. Comme la déformation répétée expose continuellement une nouvelle surface de caoutchouc, elle accélère la croissance des fissures — ce qui donne une image plus réaliste pour les pièces qui bougent en service, comme les soufflets de suspension, les courroies de transmission, les durites mobiles et les membranes de pompe.
Aucune méthode n’est universellement meilleure — cela dépend du fonctionnement réel du produit.
Comparaison |
Essai statique |
Essai dynamique |
Objectif principal |
Résistance à l’ozone sous déformation constante |
Résistance à l’ozone sous déformation répétée |
État de l’éprouvette |
Allongement fixe |
Mouvement cyclique |
Déformation typique |
Allongement de 10–20 |
%25 ± 3 % maximum |
Mouvement |
None |
0,5 Hz |
Produits adaptés |
Joints, joints statiques, pièces fixes |
Courroies, durites, soufflets, composants flexibles |
| Principal avantage | Simple et reproductible |
Simule mieux les conditions réelles de service |
 |
||
Un fabricant de bague d’étanchéité fixe, par exemple, peut se concentrer sur les essais statiques, tandis qu’un fabricant de soufflet de suspension a besoin d’essais dynamiques car la pièce fléchit continuellement en conduite. Pour les composants critiques, de nombreux laboratoires réalisent les deux méthodes pour obtenir une image complète.
Choisir une chambre ne consiste pas seulement à savoir si elle peut générer de l’ozone. Quelques facteurs importent le plus :
Contrôle de la concentration d’ozone.Des niveaux fluctuants peuvent produire des résultats de fissuration incohérents, donc une bonne chambre a besoin d’une génération stable, d’une surveillance en temps réel et d’un ajustement automatique.
Capacité statique et dynamique.Une chambre prenant en charge les deux modes donne plus de flexibilité au laboratoire et peut réduire le besoin d’équipements séparés.
Contrôle de la température.L’ASTM D1149 exige 40 ± 1 °C ; une distribution uniforme et un flux d’air stable sont essentiels, car une mauvaise uniformité signifie que différents échantillons peuvent subir des conditions de vieillissement différentes.
Protection de sécurité.L’ozone est un gaz oxydant puissant, donc une chambre fiable doit inclure une surveillance de la concentration, une protection automatique, une zone d’essai scellée et un traitement des gaz d’échappement.
Xi’an LIB Environmental Simulation Industry fournit des équipements d’essais de simulation environnementale pour l’évaluation de la fiabilité des matériaux, y compris le vieillissement à l’ozone, la température et l’humidité, et les essais de corrosion. Sa chambre d’essai d’ozone ASTM D1149 est conçue pour les laboratoires nécessitant des conditions d’exposition stables, un contrôle précis et des résultats reproductibles.
Le système de génération et de surveillance de l’ozone maintient une atmosphère d’essai cohérente tout au long du processus d’exposition.
| Caractéristique | Spécification LIB |
|---|---|
| Plage de concentration d’ozone | 25–200 pphm |
| Précision de contrôle | ±10 |
| %Niveau d’ozone standard | 50 ± 5 pphm |
| Méthode de surveillance | Surveillance de la concentration d’ozone en temps réel |
| Modes d’essai | Essai d’ozone statique et dynamique |
Un contrôle stable de l’ozone aide à réduire la variation des essais causée par les changements de concentration et améliore la précision de la comparaison entre différents matériaux en caoutchouc.

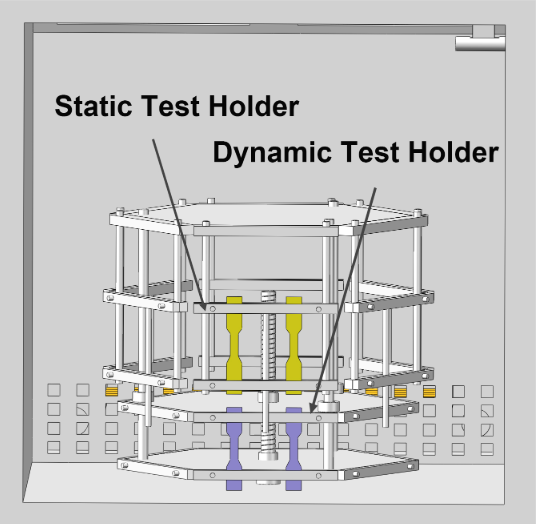

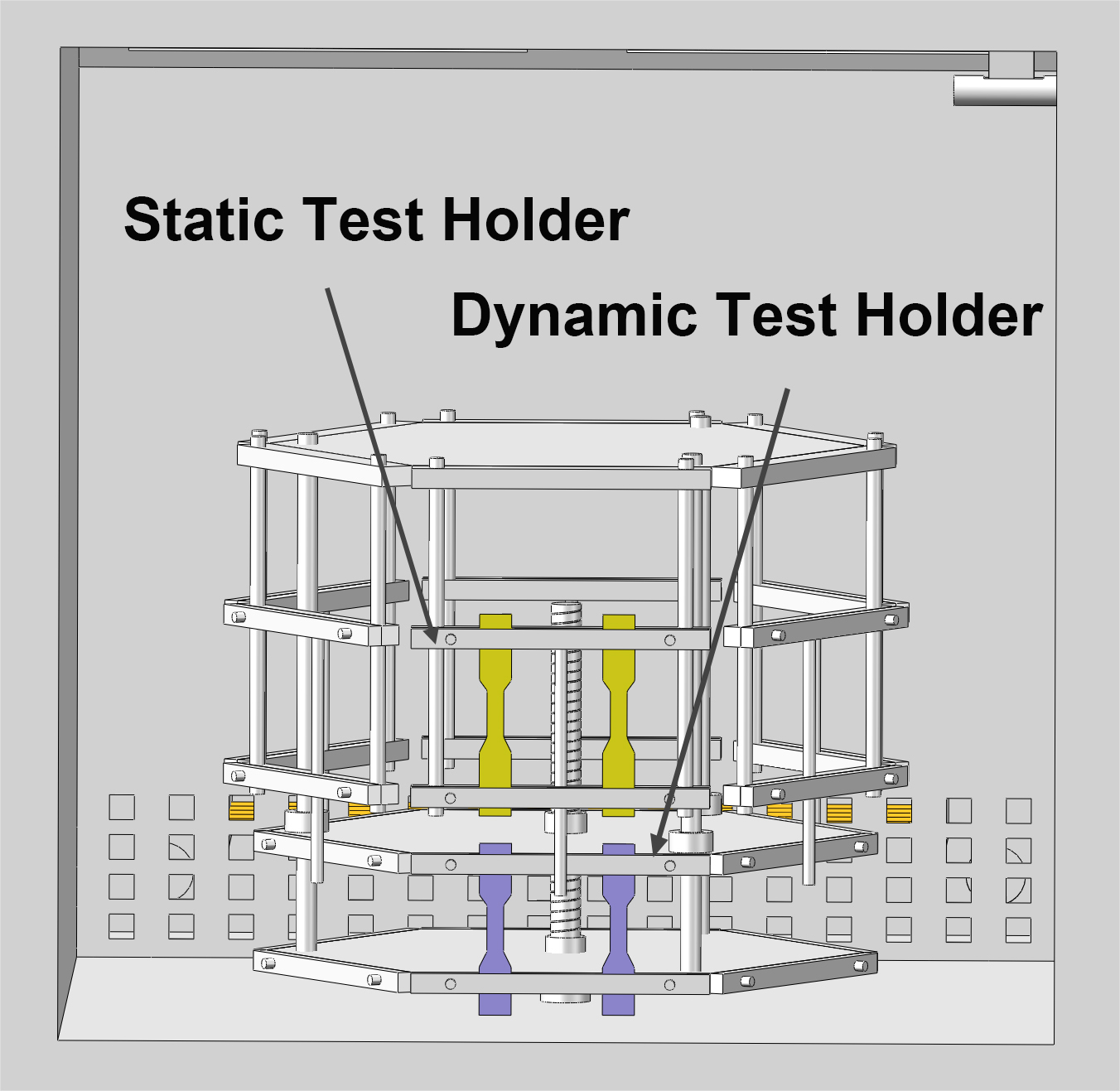

Les chambres à ozone LIB répondent aux différentes exigences d’essai sur le caoutchouc grâce à des montages d’éprouvettes flexibles et des modes d’essai. Les principales fonctions comprennent :
Évaluation de la fissuration par l’ozone en statique
Essai de traction dynamique à l’ozone
Conditions de déformation réglables des éprouvettes
Capacité d’essai de plusieurs éprouvettes
Essai d’exposition continue de longue durée
Cela permet aux utilisateurs d’évaluer différents produits, des composés de caoutchouc aux composants finis.
Un système de contrôle intelligent permet aux opérateurs de régler et de surveiller la concentration d’ozone, la température, la durée de l’essai et l’état d’avancement — réduisant les erreurs manuelles, améliorant la reproductibilité et aidant à gérer les programmes de vieillissement à long terme. Avant la livraison, chaque chambre subit des tests complets pour vérifier les performances de contrôle, la stabilité de la température, la précision de l’ozone, le fonctionnement mécanique et les fonctions de sécurité, garantissant des performances stables pour une utilisation à long terme en laboratoire.
Au-delà de la chambre d’essai d’ozone, LIB propose d’autres équipements qui soutiennent souvent les mêmes programmes de fiabilité des matériaux :
|
 |
 |
|

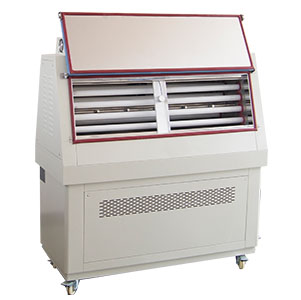

Chambre d’essai de vieillissement UV Effets du rayonnement solaire et des intempéries sur les polymères, revêtements, plastiques |
Chambre de température et d’humidité Contrainte thermique/humidité combinée pour l’électronique, les pièces automobiles, les batteries |
Chambre de corrosion au brouillard salin Résistance à la corrosion sous brouillard salin (ASTM B117, ISO 9227) |
Ensemble, cela permet aux ingénieurs de couvrir plusieurs normes de qualification via un seul fournisseur.
Fondée en 2012, LIB Industry est certifiée ISO 9001, avec une expérience d’exportation dans plus de 60 pays, une garantie de 3 ans, un support de maintenance à vie et une assistance à l’installation et à la formation pour les clients qui en ont besoin.
Les chambres LIB sont largement utilisées dans la fabrication automobile, les énergies nouvelles et l’électronique, ainsi que dans les laboratoires de recherche développant de nouveaux composés de caoutchouc — aidant les ingénieurs à détecter les risques potentiels de défaillance avant que les produits n’arrivent sur le marché.
À quoi sert une chambre d’essai d’ozone ASTM D1149 ?
Elle évalue la résistance à la fissuration par l’ozone des matériaux en caoutchouc et en élastomère dans des conditions spécifiées de concentration, de température et de déformation.
Quelle est la différence entre les essais d’ozone statique et dynamique ?
L’essai statique maintient les éprouvettes à un allongement fixe, tandis que l’essai dynamique applique des cycles d’étirement répétés — mieux adapté aux composants qui bougent en service. Une chambre bien conçue peut prendre en charge les deux grâce à différents montages d’éprouvettes.
Quelle concentration d’ozone l’ASTM D1149 exige-t-elle ?
Les conditions courantes de laboratoire vont de 25 à 200 pphm, avec 50 ± 5 pphm fréquemment utilisé pour les évaluations standard.
Comment choisir le meilleur fournisseur de chambre d’essai d’ozone ?
Vérifiez la conformité à l’ASTM D1149, la précision de l’ozone, le contrôle de la température, la capacité statique/dynamique, la fiabilité et le support technique — les fournisseurs ayant une réelle expérience en ingénierie offrent généralement des solutions mieux adaptées.
Les essais d’ozone statique et dynamique ne sont pas des méthodes concurrentes — elles évaluent des conditions de service différentes, l’essai statique mesurant la résistance sous déformation constante et l’essai dynamique ajoutant une contrainte mécanique répétée. Pour les laboratoires et les fabricants travaillant avec des joints en caoutchouc, des durites, des courroies et des composants flexibles, le choix d’une chambre d’essai d’ozone ASTM D1149 avec un contrôle précis de l’ozone, une performance stable de la température et des modes d’essai flexibles est essentiel pour obtenir des résultats fiables.
Contactez LIB Industry dès aujourd’hui pour obtenir les spécifications de la chambre d’essai d’ozone ASTM D1149, des solutions techniques et des recommandations personnalisées d’essais environnementaux pour votre application.
