Comment réaliser des tests de chaleur sèche pour les contrôleurs de vol de drone, les ESC et les caméras ?

Jul 30 2026

Table of Content [Hide]

Normes IEC 60068-2-2 et MIL-STD-810H

Les véhicules aériens sans pilote (UAV) et les drones commerciaux fonctionnent dans des cellules compactes et fermées en fibre de carbone ou en plastique avec un flux d'air naturel limité. Pendant le fonctionnement, la chaleur interne provenant des moteurs brushless à courant élevé, des batteries lithium-polymère, des unités centrales de traitement et des étages de puissance des contrôleurs électroniques de vitesse (ESC) à haute fréquence s'accumule rapidement. Dans les environnements ambiants chauds ou sous exposition solaire directe, les températures internes de la cellule peuvent facilement dépasser 70 °C à 85 °C.

Sous fort stress thermique, l'électronique des drones présente des modes de défaillance distincts : les contrôleurs de vol subissent une dérive de biais des capteurs IMU et des réinitialisations du processeur ; les ESC connaissent un arrêt thermique des MOSFET ou un déséquilibre du courant de phase ; et les nacelles de caméra souffrent de bruit de capteur d'image, de défocalisation de l'objectif et d'erreurs de maintien du moteur.

Pour éliminer les crashs sur le terrain et garantir la fiabilité des missions, les équipes d'ingénierie effectuent des tests de chaleur sèche accélérée à l'intérieur d'uneChambre d'essai de chaleur sèche. Ce guide détaille la physique de dégradation thermique dans les sous-ensembles critiques des drones, les normes de qualification internationales (IEC 60068-2-2, MIL-STD-810H, RTCA DO-160G), les flux de travail d'exécution des tests et les solutions d'équipement clés en main de LIB Industry.

Stress thermique et physique des défaillances dans l'électronique de puissance et de vol des UAV

Les différents sous-ensembles de drones génèrent et réagissent à la chaleur de manière unique. L'évaluation de la fiabilité des drones nécessite une instrumentation spécifique aux composants, une charge électrique et une surveillance diagnostique.

Sous-ensemble	Source de chaleur principale	Risque thermique clé
Contrôleur de vol (FC)	Chaleur de traitement du CPU	Dérive du capteur IMU
Contrôleur électronique de vitesse (ESC)	Commutation MOSFET haute fréquence	Courants de phase élevés (30 A – 120 A+)
Caméra et nacelle optique	Auto-échauffement du capteur, boîtier fermé	Bruit de courant d'obscurité, décalage de mise au point de l'objectif, dérive/erreur de maintien du moteur de nacelle

1. Dérive thermique du contrôleur de vol (FC)

Les contrôleurs de vol intègrent des gyroscopes et accéléromètres MEMS (IMU), des microcontrôleurs (MCU), des régulateurs de tension et des capteurs de pression barométrique.

• Dérive du biais du capteur : les températures élevées provoquent une dilatation thermique dans les structures MEMS, créant des décalages de sortie de taux zéro (g-biais et dérive gyroscopique) qui entraînent une perte d'altitude ou d'attitude en vol autonome.

• Instabilité du processeur et du régulateur : les températures élevées augmentent le bruit thermique dans les régulateurs à faible chute de tension (LDO) et déclenchent l'étranglement thermique du CPU ou des réinitialisations du chien de garde, provoquant une perte totale de contrôle en vol.

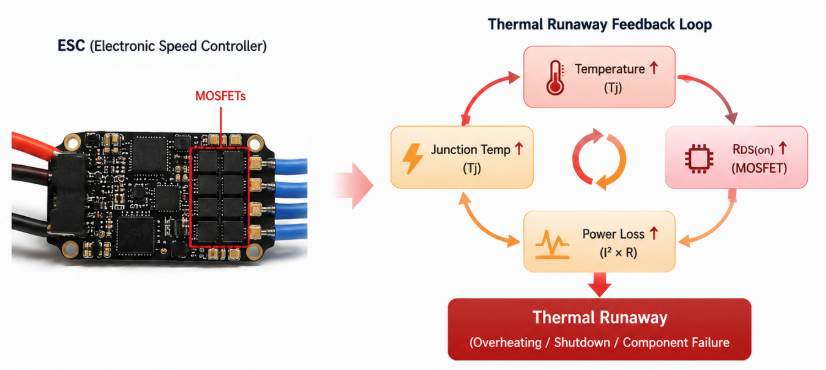

2. Emballement thermique des MOSFET dans les contrôleurs électroniques de vitesse (ESC)

Les ESC convertissent la puissance continue de la batterie en signaux d'entraînement triphasés pour les moteurs brushless via une modulation de largeur d'impulsion (PWM) haute fréquence.

• Pertes de commutation et emballement thermique : la résistance interne du MOSFET (RDS(on)) augmente proportionnellement à la température de jonction Tj :

RDS(on)(Tj) = RDS(on)(25°C) × [1 + α × (Tj − 25°C)]

Où α est le coefficient de température positif du silicium. Lorsque Tj augmente, RDS(on) augmente, ce qui accroît la perte de puissance par conduction (Ploss = I2phase × RDS(on)) et déclenche un emballement thermique, une refusion de la soudure ou un arrêt thermique prématuré.

3. Dégradation du module de caméra et de la nacelle optique

• Bruit de courant d'obscurité du capteur d'image CMOS : le courant de fuite du capteur double environ tous les 6 °C à 8 °C d'élévation de température, générant un bruit de motif fixe, des pixels chauds et des pertes de trames.

• Défocalisation de l'objectif : la dilatation thermique des barillets d'objectif composites modifie l'espacement des éléments optiques, dégradant la netteté de l'image.

• Erreur de maintien du moteur de nacelle : les températures élevées altèrent la résistance de l'enroulement du moteur, provoquant le déclenchement de la protection thermique du pilote ou réduisant le couple de stabilisation.

Matrice de défaillance des composants

Assemblage du composant	Agent de stress thermique principal	Mécanisme de défaillance physique	Métrique de diagnostic
Contrôleur de vol	Dissipation thermique du CPU et température ambiante de la cellule	Dérive du biais IMU MEMS, réinitialisation du chien de garde MCU, bruit LDO	Stabilité de sortie d'attitude, timing de boucle, ondulation de tension
Contrôleur électronique de vitesse	Commutation à courant élevé (I2R) et accumulation thermique	Emballement thermique MOSFET, déséquilibre de phase, fatigue de soudure	Équilibre du courant de phase, température de commutation (Tj), déclenchement de protection
Module de caméra	Auto-échauffement du capteur et boîtier fermé	Augmentation du courant d'obscurité CMOS, décalage de mise au point de l'objectif	Perte de trames, rapport signal/bruit (SNR), MTF de mise au point
Nacelle 3 axes	Chauffage du pilote moteur et charge de stabilisation continue	Augmentation de la résistance d'enroulement, arrêt thermique du pilote	Erreur de maintien (degrés), courant absorbé par le moteur, taux de dérive

Normes de qualification et cadres d'essai

Le choix de la norme appropriée dépend du fait que l'assemblage du drone soit un composant commercial, un système aéronautique civil embarqué ou un UAV militaire.

Norme	Domaine d'application	Températures typiques
IEC 60068-2-2	Commercial et industriel général	Préféré : +55 °C, +70 °C, +85 °C
MIL-STD-810H Method 501.7	UAV militaires et de défense adaptés	Chaleur de base (A2) / Chaleur sèche (A1)
RTCA DO-160G Section 4	Qualification environnementale des équipements aéronautiques civils embarqués	+55 °C, +70 °C, +85 °C

1. IEC 60068-2-2 : Essais d'environnement – Partie 2-2 : Essais – Essai B : Chaleur sèche

• Méthode d'essai : Évalue les spécimens sans dissipation de chaleur (Essai Bb) et avec dissipation de chaleur (Essai Bd/Be) dans des conditions sous tension ou hors tension.

• Températures clés : +55 °C, +70 °C, +85 °C, +100 °C et +125 °C.

• Limite de vitesse de rampe : Le taux de variation de la température ne doit pas dépasser 1 K/min (moyenné sur ≤5 min) pour éviter un choc thermique indésirable.

2. MIL-STD-810H Method 501.7 : Température élevée

• Procédure I (Stockage) : Évalue l'intégrité structurelle et la survie des matériaux sous des températures de stockage élevées (jusqu'à +71 °C pour le climat A1 chaud et sec) pendant un minimum de sept cycles diurnes de 24 heures.

• Procédure II (Fonctionnement) : Évalue les performances sous tension aux températures de fonctionnement maximales (+32 °C à +49 °C ambiants, ou températures induites dans la cellule plus élevées jusqu'à +71 °C) pendant au moins trois cycles opérationnels de 24 heures.

• Limite de vitesse de rampe : Taux de chauffage maximum limité à 3 °C/min.

Comparaison des paramètres des normes

Norme / Protocole	Domaine d'intervention	Plage de température	Durée d'exposition	Paramètres clés et limites de rampe
IEC 60068-2-2	Électronique commerciale et industrielle	+30 °C à +125 °C	2 h, 16 h, 72 h, 96 h, 168 h	Taux de variation ≤1 K/min ; validation opérationnelle sous tension
MIL-STD-810H (501.7)	Systèmes UAV militaires et industriels	+33 °C à +71 °C (induite)	3 à 7 cycles diurnes de 24 heures	Stockage et fonctionnement multi-cycles ; taux de variation ≤3 °C/min
RTCA DO-160G (Sec 4)	Équipement aéronautique civil embarqué	+55 °C, +70 °C, +85 °C	3 h (courte durée) / 2 h (fonctionnement)	La définition de catégorie fixe les limites de fonctionnement élevé et de survie au sol
MIL-STD-202-108	Essais de durée de vie des composants	+70 °C à +150 °C (±2 °C)	96 h à 1 000+ h	Criblage d'endurance longue durée pour circuits intégrés discrets et MOSFET

Flux de travail standardisé des essais de chaleur sèche et critères de succès/échec

Une séquence de test structurée garantit que les défaillances enregistrées découlent d'un stress thermique contrôlé plutôt que d'une manipulation incorrecte ou d'interférences de câble.

1. Inspection pré-test et étalonnage électrique de base

2. Instrumentation des composants (placement des thermocouples et câblage)

3. Configuration de port traversant étanche (routage de l'alimentation et des données)

4. Programme de rampe thermique contrôlée (≤1 K/min à ≤3 °C/min)

5. Palier isotherme et exécution de la charge électrique complète

6. Enregistrement télémesure en temps réel (tension, courant, IMU, vidéo)

7. Récupération contrôlée et contrôle visuel/fonctionnel post-test

Étapes du protocole d'exécution

1. Instrumentation et montage : Fixer des thermocouples de type K étalonnés directement sur les composants à forte chaleur (boîtier MCU, dissipateur thermique MOSFET, régulateur LDO et boîtier du capteur CMOS). Monter les composants sur des fixations à faible conductivité thermique dans des orientations représentatives.

2. Routage des câbles et étanchéité des passages : Acheminer les câbles d'alimentation à courant élevé et les interfaces de données à haute vitesse (bus CAN, UART, MIPI, HDMI) à travers le port d'accès scellé en silicone de la chambre. Garder les alimentations continues et les ordinateurs de journalisation à l'extérieur de la chambre.

3. Stabilisation thermique et palier : Chauffer la chambre jusqu'au point de consigne cible (par exemple, +70 °C ou +85 °C). Ne démarrer le chronomètre officiel du palier qu'après que les capteurs internes du composant indiquent un équilibre thermique (ΔT < 1 °C par 15 minutes).

4. Critères de succès/échec des composants : voir tableau ci-dessous.

Sous-ensemble	Critères de succès	Critères d'échec
Contrôleur de vol	Aucun redémarrage MCU/déclenchement chien de garde ; biais gyro IMU dans les ±0,5°/s ; gigue de timing de boucle < 5%	Toute réinitialisation CPU, télémesure corrompue ou divergence d'attitude
Contrôleur électronique de vitesse	Déséquilibre du courant de phase < 3 % ; aucun déclenchement thermique précoce sous pleine charge électrique	Court-circuit MOSFET, fusion de connecteur, déclenchement de protection thermique
Caméra et nacelle	Aucune perte de trames au débit binaire cible ; erreur de stabilisation nacelle < 0,02° ; MTF de mise au point préservée	Perte de flux vidéo, dépassement du bruit d'image, perte de couple du moteur de nacelle

Guide de sélection d'équipement : Chambres de table vs. chambres accessibles

Le choix de la configuration de chambre de chaleur sèche appropriée dépend de la taille de l'échantillon, de la dissipation thermique totale, des exigences de port de câble et des vitesses de rampe souhaitées.

Chambre de table / compacte (50 L – 225 L)	Chambre accessible / haute capacité (500 L – 1 000 L)
Tests R&D de FC, ESC et modules de caméra uniques. Faible encombrement pour l'électronique.	Tests de cellule de drone complète. Tests par lots de plusieurs ESC. Charges à forte dissipation de puissance.

Matrice de comparaison des fonctionnalités

Paramètre de sélection	Chambre de chaleur sèche compacte de table	Chambre d'essai accessible haute capacité
Volume interne	50 Litres à 225 Litres	500 Litres à 1 000+ Litres
Échantillon d'essai cible	Cartes FC discrètes, ESC uniques, modules de caméra	Cellules multirotors complètes, grands réseaux ESC triphasés
Plage de température	Ambiante +10 °C à +150 °C (ou −20 °C/−40 °C à +150 °C)	−70 °C à +150 °C
Fluctuation de température	±0,5 °C	±0,5 °C
Vitesse de rampe de chauffage	3,0 °C/min	3,0 °C/min à 5,0 °C/min
Diamètre du port d'accès	Port silicone standard 50 mm	Deux ports personnalisables 50 mm / 100 mm
Charge nominale par étagère	30 kg par étagère	Étagère robuste 100 kg

Expertise en ingénierie de LIB Industry et solutions d'essai clés en main

La sélection d'un équipement d'essai environnemental de haute précision nécessite un partenaire de fabrication expérimenté capable de fournir un support technique personnalisé.

À propos de LIB Industry

Fondée en 2009, Xi'an LIB Environmental Simulation Industry est un concepteur, fabricant et fournisseur mondial spécialisé de chambres d'essais environnementaux, au service de clients dans plus de 56 pays. LIB fournit des solutions d'essai clés en main complètes – de la planification initiale de l'espace de laboratoire et de l'ingénierie personnalisée de traversées à la livraison, l'installation, la formation des opérateurs et l'étalonnage.

• Gamme de produits complète : LIB conçoit des chambres de chaleur sèche, des chambres d'essai de température/humidité, des systèmes de choc thermique, des équipements de protection contre la poussière/l'eau et des chambres d'essais environnementaux accessibles.

• Assurance qualité avant livraison : Les chambres terminées subissent un processus rigoureux de fonctionnement continu de 72 heures et d'étalonnage multipoint avant expédition.

• Support leader du secteur : Tous les systèmes LIB incluent une garantie complète de 3 ans et un support technique et service à vie.

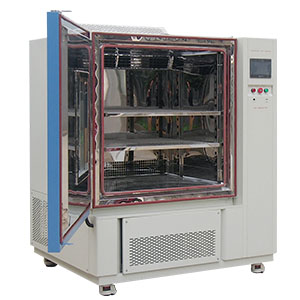

	Name	Chambres de chaleur sèche
	Modèle	TH-100
	Dimension interne (mm)	400500500
	Dimension hors tout (mm)	86010501620
	Capacité	100L
	Plage de température	-20 ℃ ～+150 ℃
	Type bas	A: -40 ℃ B:-70 ℃ C -86 ℃
	Plage d'humidité	20%-98% HR
	Écart de température	± 2,0 ℃
	Vitesse de chauffage	3 ℃ / min
	Vitesse de refroidissement	1 ℃ / min
	Contrôleur	Contrôleur à écran tactile LCD couleur programmable, interface multilingue, Ethernet, USB
	Réfrigérant	R404A, R23
	Matériau extérieur	Tôle d'acier avec revêtement protecteur
	Matériau intérieur	Acier inoxydable SUS304
	Configuration standard	1 trou de câble (Φ 50) avec bouchon ; 2 étagères
	Fonction de minuterie	0,1~999,9 (S, M, H) réglable


Chambre de travail robuste	Trou de câble		Sonde de température et d'humidité	Contrôleur PID

Caractéristiques techniques principales des chambres de chaleur sèche LIB (série TR)

Les chambres d'essai haute température et de chaleur sèche de la série TR de LIB sont adaptées à la qualification électronique :

• Contrôle de température de haute précision : Des éléments chauffants à noyau nichrome associés à des systèmes de circulation d'air forcée maintiennent une fluctuation de température à ±0,5 °C et un écart spatial à ±2,0 °C.

• Ports de traversée de câbles personnalisables : Ports standard de 50 mm (ou en option 100 mm / 150 mm) équipés de bouchons en silicone souple permettant le passage sans entrave de cordons d'alimentation à courant élevé et de câbles de communication haute fréquence.

• Automate tactile programmable : Contrôleur à écran tactile couleur intelligent de 7 pouces prenant en charge les programmes de température multi-étapes, le traçage de tendances en temps réel, l'enregistrement de données Ethernet/USB et les alarmes de sécurité automatisées.

• Protections de sécurité complètes : Coupures de surchauffe intégrées, protection contre l'inversion de phase, disjoncteurs de fuite de courant et interverrouillages d'arrêt d'urgence externes garantissent des tests de longue durée sous tension en toute sécurité.

Étude de cas client réelle et mise en œuvre sur le terrain

Contexte du projet

Un fabricant leader de drones commerciaux industriels a connu des réinitialisations sporadiques du contrôleur de vol et des pertes de télémesure vidéo de caméra lors de vols de surveillance dans des conditions désertiques à haute température (>45 °C ambiants).

La solution

LIB Industry a conçu sur mesure et installé une chambre d'essai de chaleur sèche TR-500 (500 L) dotée de deux ports de traversée de câbles de 100 mm, de fixations de montage non conductrices spécialisées et de capacités d'enregistrement continu de données.

Flux de travail de mise en œuvre sur le terrain LIB

1. Livraison sur site et alignement de position dans le laboratoire R&D UAV

2. Intégration de l'alimentation de l'installation et étalonnage des capteurs thermiques

3. Exécution d'un test opérationnel personnalisé IEC 60068-2-2 et DO-160G +70 °C

4. Formation pratique des ingénieurs d'essai sur l'automatisation PLC et les exports

5. Validation finale et activation de la garantie de 3 ans

Résultat des tests

En alimentant le contrôleur de vol, la nacelle de caméra et les ESC 80 A à pleine charge à +70 °C à l'intérieur de la chambre LIB, les ingénieurs ont identifié une saturation thermique localisée sur un régulateur LDO interne (température de jonction >115 °C). Le fabricant a repensé le chemin du dissipateur thermique de la cellule, éliminant les réinitialisations sur le terrain avant la production en série.

« La chambre de chaleur sèche de LIB et les ports de câble personnalisés nous ont permis d'isoler un défaut critique de régulateur thermique dans notre contrôleur de vol avant le lancement commercial complet. La stabilité de température et l'interface d'enregistrement des données ont rendu la vérification de conformité sans effort. »

Recommandations de produits LIB connexes

Pour prendre en charge la qualification environnementale complète des drones – du stress thermique à l'humidité, au choc thermique et aux vibrations – LIB Industry propose un portefeuille d'équipements d'essais environnementaux complémentaires :

Série d'équipement	Fonction de qualification principale	Normes applicables	Échantillon d'essai idéal
Chambre de chaleur sèche LIB (TR)	Criblage opérationnel et de stockage à haute température	IEC 60068-2-2, MIL-STD-810H 501.7	Contrôleurs de vol, ESC, nacelles de caméra
Chambre température/humidité LIB (TH)	Cyclage thermique et hydrique combiné	IEC 60068-2-30, MIL-STD-810H 507.6	PCB à revêtement conforme, modules de télémesure
Chambre de choc thermique LIB (TS)	Dilatation thermique rapide et fatigue de stress	MIL-STD-883 Method 1010, JESD22-A104	CI montés en surface, joints de soudure, étages de puissance
Chambre environnementale accessible LIB	Test thermique de cellule à échelle utilitaire	RTCA DO-160G, Profils OEM personnalisés	Plateformes UAV complètes, composants en grands lots

Foire aux questions (FAQ)

Q1 : À quelle température les contrôleurs de vol et les ESC de drones doivent-ils être testés ?

L'électronique des drones commerciaux standard est généralement testée entre +55 °C et +70 °C pour la qualification opérationnelle, et jusqu'à +85 °C pour le stockage à haute température ou le criblage extrême de cellule. Toujours se référer aux fiches techniques des fabricants de composants et aux profils de vol cibles.

Q2 : Un ESC peut-il être alimenté en toute sécurité sous pleine charge électrique à l'intérieur d'une chambre de chaleur sèche ?

Oui. Le test ESC sous tension nécessite d'acheminer les câbles d'alimentation continue et de commande à travers un port d'accès de câble scellé vers des alimentations et des bancs de charge externes. Des interverrouillages de coupure d'alimentation d'urgence et des limites de sécurité de surchauffe doivent être actifs pendant le test.

Q3 : Comment mesure-t-on la dérive thermique du contrôleur de vol pendant un test de chaleur sèche ?

Montez le contrôleur de vol sur un bâti fixe à isolation vibratoire à l'intérieur de la chambre. Connectez la sortie de télémesure à un ordinateur externe et enregistrez en continu les sorties brutes des gyroscopes/accéléromètres MEMS, les estimations d'attitude, le timing de boucle MCU et les tensions de rail d'alimentation pendant la rampe thermique et le palier.

Q4 : Pourquoi une chambre de chaleur sèche est-elle préférée à une chambre d'humidité pour les tests initiaux à haute température ?

Les tests de chaleur sèche isolent les modes de défaillance purement thermiques – tels que l'emballement thermique des semi-conducteurs, la refusion de soudure et la dérive du biais des capteurs – sans introduire de variables de condensation d'humidité, rendant l'analyse de cause racine plus simple lors des premières phases de R&D.

Améliorez vos tests de fiabilité de drones avec LIB Industry

Les tests accélérés de chaleur sèche sont essentiels pour découvrir les défauts électroniques avant qu'ils n'entraînent des défaillances coûteuses sur le terrain et des crashs de drones. Collaborer avec LIB Industry garantit l'accès à des chambres environnementales précises, une ingénierie de traversées personnalisable et un support fiable à long terme.
