Le choix de l'équipement approprié pour les essais environnementaux des batteries de véhicules électriques dépend du type de batterie, des objectifs d'essai et des normes industrielles applicables. Pour les cellules, modules et petits packs de batteries, une chambre d'essai dédiée aux batteries EV avec un contrôle précis de la température et de l'humidité est généralement suffisante. Les packs de batteries plus grands ou les systèmes de stockage d'énergie intégrés peuvent nécessiter des solutions personnalisées ou de type « walk-in » avec une protection de sécurité renforcée. Les normes d'essai courantes incluent IEC 60068, IEC 62660, ISO 16750, UN 38.3 et SAE J2464. Les facteurs de sélection les plus importants sont la charge thermique de l'échantillon, la configuration de sécurité, la capacité de la chambre, l'uniformité de la température et la capacité à reproduire les environnements réels de fonctionnement pour des essais climatiques fiables sur les packs de batteries.
Les véhicules électriques modernes reposent sur des systèmes de batteries lithium-ion qui doivent fonctionner en toute sécurité dans une large gamme de conditions environnementales. Les essais environnementaux des batteries EV évaluent les performances des cellules, modules et packs de batteries complets dans des conditions contrôlées de température et d'humidité tout au long de leur durée de vie.
Les échantillons d'essai typiques incluent :
Cellules lithium-ion individuelles
Modules de batterie
Packs de batteries EV
Systèmes de gestion de batterie (BMS)
Assemblages de batteries de stockage d'énergie
Composants de charge et connecteurs
Les essais environnementaux visent à identifier les modes de défaillance potentiels avant que les produits n'entrent en production de masse. Les préoccupations courantes incluent :
Dégradation de la capacité
Dilatation et contraction thermiques
Infiltration d'humidité
Défaillance de l'isolation
Corrosion des connexions électriques
Détérioration des joints
Performances de charge et de décharge réduites
Risques d'emballement thermique dans des environnements extrêmes
Ces essais aident les fabricants à vérifier si les batteries peuvent maintenir leur sécurité, leurs performances électriques et leur intégrité structurelle pendant le transport, le stockage et le fonctionnement à long terme.
Pour les fabricants duIndustrie automobile, la qualification environnementale est devenue une étape essentielle avant que les batteries ne soient intégrées dans des véhicules électriques, des systèmes de stockage d'énergie ou des équipements industriels. Des données d'essai fiables soutiennent la certification des produits, le contrôle qualité et la conformité réglementaire.
Étant donné que les systèmes de batterie génèrent de la chaleur pendant leur fonctionnement, les fournisseurs doivent comprendre les caractéristiques électriques de l'échantillon, son état de fonctionnement et la charge thermique prévue lorsqu'ils recommandent une chambre environnementale. Par rapport aux essais de produits conventionnels, les essais climatiques sur les packs de batteries nécessitent une attention supplémentaire à la conception du flux d'air, à la capacité de refroidissement, à la surveillance de la sécurité et aux systèmes de protection d'urgence.
Les essais environnementaux des batteries suivent des normes reconnues internationalement pour garantir que les produits répondent aux exigences de sécurité et de performance sur différents marchés. Lors de la sélection d'uneChambre d'essai pour batteries EV, les acheteurs doivent confirmer quelles normes s'appliquent à leurs produits.
Standard |
Température typique |
Humidité |
Durée d'essai / Cycle |
Conditions spéciales |
IEC 60068-2-1 |
Exposition à basse température |
N/A |
Exposition constante |
Durabilité environnementale |
IEC 60068-2-2 |
Exposition à haute température |
N/A |
Exposition constante |
Résistance à la chaleur |
IEC 60068-2-30 |
25°C–55°C |
Jusqu'à 95% HR |
Chaleur humide cyclique |
Résistance à l'humidité |
IEC 60068-2-78 |
40°C |
93% HR |
Humidité en régime permanent |
Essai d'humidité à long terme |
IEC 62660 |
-40°C à +85°C (typique) |
Optionnel |
Cycles de charge/décharge |
Performance des batteries EV |
ISO 16750-4 |
-40°C à +125°C |
Optionnel |
Essais environnementaux pour véhicules |
Électronique automobile |
UN 38.3 |
Divers |
N/A |
Simulation de transport |
Qualification pour l'expédition |
SAE J2464 |
Personnalisé |
Optionnel |
Essais d'abus et de sécurité |
Évaluation de la sécurité des batteries |
Les profils d'essai réels varient en fonction de la chimie de la batterie, de la plateforme du véhicule et des spécifications du client. Certains fabricants combinent également des cycles environnementaux avec des charges et décharges électriques pour simuler les conditions réelles de fonctionnement.
Lors de la préparation d'un programme d'essai, les ingénieurs doivent définir :
Profil de cyclage de température
Plage d'humidité
État de charge pendant l'essai
Condition de fonctionnement de l'échantillon
Nombre de cycles
Critères de réussite/échec
Fournir des exigences d'essai complètes améliore la répétabilité et garantit une comparaison significative entre différentes conceptions de batteries.
Différentes applications d'essai de batteries nécessitent différentes configurations de chambre. Sélectionner un équipement uniquement en fonction de la taille de la chambre ou de la plage de température peut entraîner des performances insuffisantes ou un investissement inutile.
Spécification |
Chambre environnementale personnalisée pour batteries |
||
Plage de température |
-70°C à +180°C |
-70°C à +180°C |
Personnalisé |
Plage d'humidité |
20–98% HR |
20–98% HR |
Personnalisé |
Volume de la chambre |
100–1000 L |
150–2000 L |
Personnalisé pour les packs de batteries |
Taux de rampe |
Changement de température standard ou rapide |
Standard ou programmable |
Personnalisé selon l'application |
Flux d'air |
Circulation de laboratoire générale |
Optimisé pour les essais de batteries |
Conçu autour de la disposition de l'échantillon |
Charge thermique de l'échantillon |
Faible à moyenne |
Moyenne à élevée |
Capacité de charge thermique élevée |
Configuration de sécurité |
Protection contre la surchauffe |
Soupape de surpression, surveillance des gaz, arrêt d'urgence, options de protection incendie |
Système de sécurité multi-niveaux personnalisé |
Normes applicables |
IEC 60068 |
IEC 60068, IEC 62660, ISO 16750, UN 38.3 |
Normes spécifiques au client |
Contrairement aux chambres environnementales conventionnelles, une chambre d'essai pour batteries dédiée intègre des fonctions de sécurité supplémentaires pour faire face aux risques uniques associés aux batteries lithium-ion. Des fonctionnalités telles que la décharge de pression, la détection de gaz combustibles, la construction résistante aux explosions et les systèmes d'arrêt d'urgence contribuent à améliorer la sécurité des opérateurs lors des essais de qualification des batteries.
Choisir la bonne chambre dépend également de l'étape de test. Les laboratoires de recherche évaluent souvent des cellules individuelles ou de petits modules, tandis que la validation de production peut nécessiter de tester des packs de batteries complets avec une génération de chaleur plus élevée et des dimensions plus grandes. Dans ces cas, le volume de la chambre, la capacité de refroidissement et l'uniformité du flux d'air deviennent aussi importants que la précision de la température et de l'humidité.
De plus, les acheteurs doivent tenir compte des besoins de test futurs. À mesure que la technologie des batteries EV évolue, des packs de batteries plus grands et des densités d'énergie plus élevées peuvent nécessiter des configurations de chambre améliorées. Choisir un équipement avec une capacité d'extension suffisante peut réduire les coûts d'investissement à long terme et améliorer la flexibilité du laboratoire.
Même avec un équipement avancé, une planification d'essai inexacte peut réduire la valeur des essais environnementaux des batteries EV. Les erreurs suivantes sont fréquemment rencontrées lors des projets de qualification des batteries.
Les batteries lithium-ion génèrent de la chaleur pendant la charge, la décharge et le cyclage. Si la charge thermique de l'échantillon n'est pas prise en compte, la chambre peut avoir du mal à maintenir des conditions environnementales stables, conduisant à des résultats inexacts.
Les modules et packs de batteries nécessitent un espace suffisant pour une bonne circulation de l'air. Encombrer la chambre peut créer des gradients de température et réduire la cohérence des tests.
Placer les capteurs de température ou d'humidité trop près des parois de la chambre ou des sorties d'air peut ne pas refléter les conditions réelles autour de la batterie. Les capteurs doivent être placés conformément à la norme d'essai et à la configuration de l'échantillon.
Un contrôleur peut afficher des valeurs de température précises, mais cela ne garantit pas des conditions uniformes dans tout l'espace de travail. Vérifiez toujours les spécifications d'uniformité et de stabilité de la chambre.
De nombreux acheteurs comparent les chambres uniquement en fonction de leurs températures minimale et maximale. Pour les essais climatiques des packs de batteries, le taux de rampe, le contrôle de l'humidité, le flux d'air et la récupération du refroidissement sont tout aussi importants.
Avant l'achat, confirmez :
Capacité d'alimentation électrique
Exigences de ventilation
Capacité de charge au sol
Système d'évacuation
Dégagement pour la maintenance
Mesures de sécurité d'urgence
Différentes applications d'essai de batteries nécessitent différentes configurations de chambre environnementale.
Recommandée pour :
Recherche sur les cellules de batterie
Petites cellules lithium-ion
Évaluation des matériaux
Développement en laboratoire

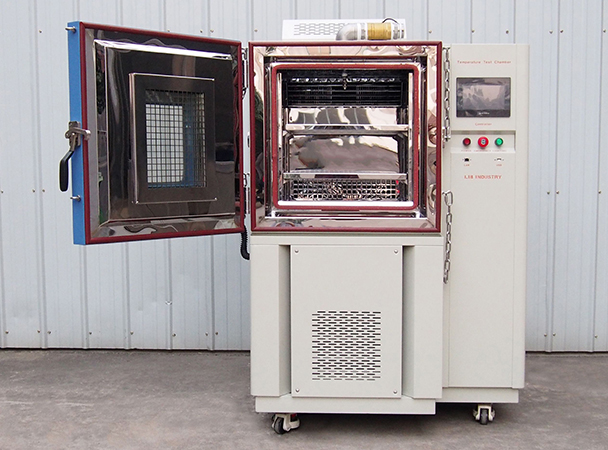

Une chambre environnementale de paillasse offre un contrôle précis de la température et de l'humidité pour le développement précoce des batteries et les tests à petite échelle.
Recommandée pour :
Modules de batterie
Batteries grand public
Qualification des composants EV
Essais de fiabilité
Une chambre d'essai pour batteries est adaptée aux essais environnementaux de routine des modules de batterie et des échantillons de taille moyenne, combinant la simulation climatique avec des fonctionnalités de sécurité améliorées.
Recommandée pour :
Packs de batteries EV complets
Systèmes de stockage d'énergie
Grands assemblages de batteries
Validation de production

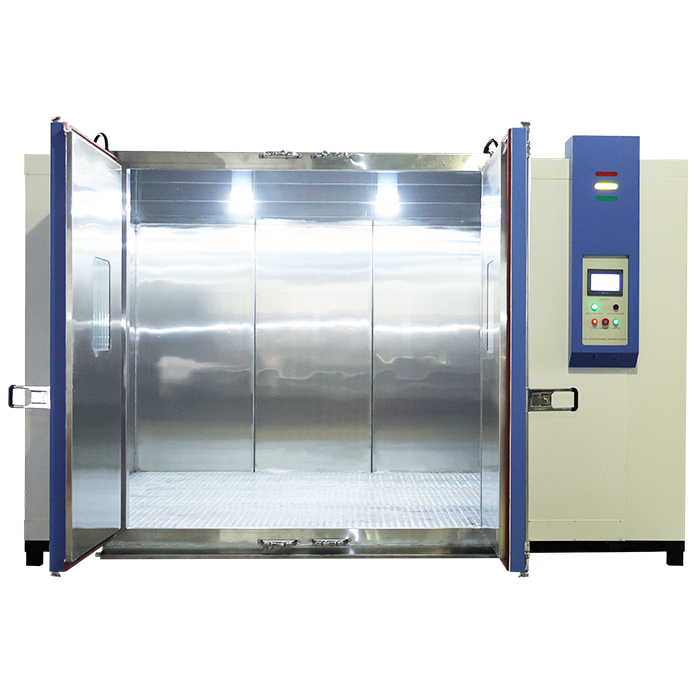

Les chambres walk-in offrent un espace suffisant pour les systèmes de batterie surdimensionnés tout en maintenant des conditions environnementales stables pendant les tests de longue durée.
Recommandée pour :
Tests de transition rapide de température
Évaluation des matériaux de batterie
Vérification des contraintes thermiques
Les chambres de choc thermique évaluent les performances des batteries sous des changements de température soudains qui peuvent survenir pendant le transport ou des conditions météorologiques extrêmes.
Recommandée pour :
Boîtiers de batterie
Connecteurs
Barres omnibus
Composants structurels métalliques
Les tests au brouillard salin évaluent la résistance à la corrosion des composants métalliques de la batterie exposés à des environnements humides ou côtiers.
Recommandée pour :
Boîtiers de batteries EV
Connecteurs de charge
Systèmes de batterie extérieurs
Les chambres IP vérifient la résistance à la pénétration de poussière et d'eau conformément aux exigences de la norme IEC 60529.
Les chambres de batterie personnalisées sont recommandées pour :
Packs de batteries haute tension
Grands systèmes de stockage d'énergie
Tests combinés de charge/décharge
Applications à forte charge thermique
Exigences de sécurité spécifiques au client
Les systèmes personnalisés peuvent intégrer des cycleurs de batterie, une surveillance des gaz, une suppression d'incendie et une protection contre les explosions selon les exigences du projet.
Les cellules et modules de batterie sont généralement testés dans une chambre d'essai dédiée pour batteries, tandis que les packs de batteries complets ou les systèmes de stockage d'énergie peuvent nécessiter des chambres walk-in ou environnementales personnalisées avec des fonctionnalités de sécurité améliorées.
Elle peut être utilisée pour des tests de température et d'humidité de base, mais les chambres dédiées aux batteries offrent des fonctions de sécurité supplémentaires telles que la protection contre les explosions, la surveillance des gaz et l'arrêt d'urgence.
Les normes courantes incluent IEC 60068, IEC 62660, ISO 16750, UN 38.3 et SAE J2464, selon le type de batterie et l'application.
La chambre doit offrir un espace suffisant autour de la batterie pour un flux d'air uniforme tout en tenant compte de la taille de l'échantillon, de la génération de chaleur et des besoins de test futurs.
La chaleur générée pendant la charge et la décharge affecte les performances de la chambre. Calculer correctement la charge thermique aide à maintenir un contrôle précis de la température et garantit des résultats de test fiables.
Certaines chambres de batterie personnalisées peuvent combiner la simulation environnementale avec des fonctionnalités de sécurité telles que la surveillance des gaz et la protection contre les explosions, mais la configuration doit correspondre aux normes d'essai applicables et aux exigences du projet.
Pour en savoir plus sur l'évaluation de la fiabilité des batteries et la simulation environnementale, lisezComment les chambres d'essai pour batteries améliorent la sécurité et les performances des batteries lithium-ion.
