Qu'est-ce que la chambre d'essai de résistance à la pluie IEC 60529 ? Le guide ultime pour les tests de résistance à l'eau IPX1-IPX9K

Jul 21 2026

Table of Content [Hide]

Dans la fabrication industrielle moderne – couvrant l’électronique automobile, les affichages LED extérieurs, les télécommunications et les composants aérospatiaux – l’infiltration d’eau est l’une des principales causes de courts-circuits électriques, de défaillances de produits et de réclamations coûteuses au titre de la garantie. S’assurer que les boîtiers de produits résistent aux intempéries sévères et à la pression des liquides nécessite des tests de conformité rigoureux et normalisés.

Ce guide complet détaille les normes internationales de protection contre l’infiltration, explore les mécanismes des tests de résistance à l’eau, compare les configurations d’équipement et montre comment LIB Industry fournit des solutions de test personnalisées et certifiées pour les laboratoires de classe mondiale.

Qu’est-ce que l’équipement d’essai de pluie IEC 60529 ?

Machine de test IP Équipement d’essai de pluie(également appelé chambre d’essai de résistance à la pluie, chambre de pulvérisation d’eau ou système de test d’infiltration d’eau IP) est un équipement spécialisé d’essai environnemental conçu pour évaluer l’efficacité avec laquelle le boîtier protecteur d’un produit résiste à la pénétration de l’eau.

Ces chambres simulent un large éventail de scénarios de précipitations naturelles et industrielles – allant d’un doux égouttement vertical et de jets de pluie oscillants à des jets d’eau continus à haute pression et à une submersion en eau profonde.

Valeur fondamentale pour les ingénieurs et les responsables des achats :

Vérification des normes : Assure une conformité totale aux indices de protection internationaux (IEC 60529, ISO 20653, MIL-STD-810H).
Identification des défaillances : Identifie les vulnérabilités structurelles des joints en caoutchouc, des sceaux, des coutures et des interfaces de connecteurs avant la production en série.
Autorité des données : Fournit un contrôle précis et reproductible de la pression et du débit d’eau nécessaires à l’accréditation de laboratoires tiers et à l’entrée sur le marché mondial.

Décoder les normes IEC 60529 et ISO 20653

La référence internationale IEC 60529 établit les degrés de protection procurés par les enveloppes (code IP). Pour choisir la configuration de test appropriée, les équipes d’ingénierie doivent évaluer les distinctions techniques entre les niveaux de test IPX1 et IPX9K.

Tableau de référence des tests d’étanchéité à l’eau IP

Indice IP	Méthode d’essai à l’eau	Paramètre principal d’essai	Application typique
IPX1	Égouttement vertical	Taux d’égouttement de 1 mm/min, 10 minutes	Équipement électrique intérieur
IPX2	Égouttement incliné à 15°	Quatre positions inclinées	Appareils exposés à un égouttement incliné
IPX3	Pulvérisation oscillante	Angle de pulvérisation ±60°, 0,07 L/min par trou	Électronique extérieure
IPX4	Éclaboussures d’eau	Couverture de pulvérisation ±180°	Électronique grand public, éclairage
IPX5	Jet d’eau	12,5 L/min, pression 30–100 kPa	Pièces automobiles, dispositifs extérieurs
IPX6	Jet d’eau puissant	Jet à haut débit de 100 L/min	Équipement industriel
IPX7	Immersion temporaire	Profondeur d’eau de 1 m, 30 minutes	Produits portables étanches
IPX8	Immersion continue	Pression/profondeur personnalisée	Produits marins et sous-marins
IPX9K	Pulvérisation d’eau chaude à haute pression	Eau à 80 °C, 8 000–10 000 kPa	Composants automobiles

Sélection des chambres d’essai de résistance à la pluie : Chambres autonomes vs systèmes intégrés

Lors de la construction ou de la mise à niveau d’une installation de protection IP, les spécialistes des achats doivent choisir entre des chambres d’essai autonomes et des systèmes intégrés modulaires sans boîtier.

Principales différences structurelles et opérationnelles

Comparaison	Chambre autonome	Laboratoire IP intégré
Gamme de tests	Niveau IP spécifique	Couverture complète IPX1-IPX9K
Taille des échantillons	Produits de petite à moyenne taille	Grands composants automobiles et industriels
Espace laboratoire	Nécessite plusieurs machines	Agencement personnalisé centralisé
Capacité d’expansion	Limitée	Mises à niveau futures flexibles
Meilleure application	Tests R&D	Laboratoires de certification

Excellence technique : Caractéristiques des chambres d’essai de résistance à la pluie LIB Industry

LIB Industry fabrique des chambres avancées d’essai de résistance à la pluie conçues pour répondre aux normes internationales strictes tout en minimisant les coûts opérationnels.

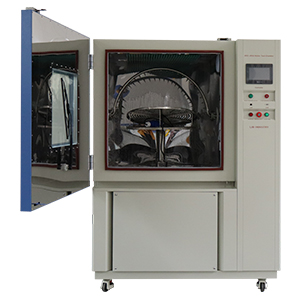

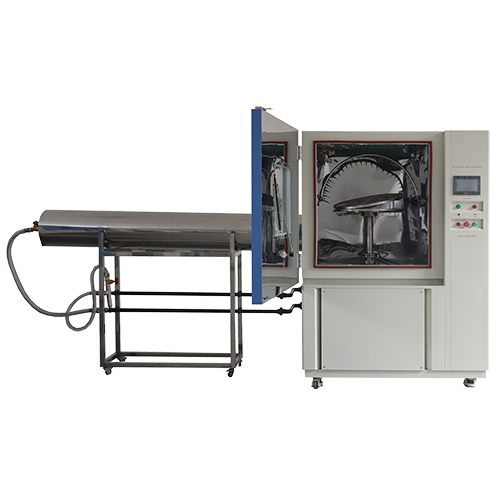

IPX1–IPX6 combinéChambre d’infiltration d’eau

Chambre d’essai d’immersion dans l’eau IPX7 X8


Chambre de projection d’eau chaude à haute pression IPX9K

Construisez un laboratoire IP pour vous

1. Intégration de tests multi-niveaux (IPX1 à IPX6)

Pour gagner de l’espace au laboratoire, les unités combinées IPX1–IPX6 de LIB Industry intègrent des boîtes d’égouttement (IPX1/2), des tubes oscillants en acier inoxydable (balayage ±60° et ±180° pour IPX3/4) et des buses à haute pression (IPX5/6) dans une seule chambre.

2. Résistance à la corrosion et construction robuste

Acier inoxydable SUS304 : L’intérieur de la chambre d’essai est construit en acier inoxydable SUS304 de haute qualité, offrant une résistance supérieure à la corrosion sous une exposition continue à l’humidité.
Structure externe en acier renforcé : Les réservoirs d’immersion profonde IPX7/X8 sont construits avec une plaque d’acier A3 de 15 mm d’épaisseur conçue pour résister à des pressions hydrostatiques équivalentes à 50 mètres de profondeur sans déformation.

Joint en silicone à double couche : Intègre un mécanisme d’étanchéité à deux niveaux – une couche intérieure en silicone souple pour un contact de surface flexible et une couche extérieure élastomère dure pour supporter des pressions internes élevées.

3. Précision à haute température et haute pression (IPX9K)

Pour les tests de lavage industriel sévères, les systèmes IPX9K de LIB sont équipés d’éléments chauffants robustes qui fournissent en continu de l’eau chaude à 80 °C à des pressions allant jusqu’à 10 000 kPa, avec quatre angles de pulvérisation automatisés (0°, 30°, 60°, 90°).

4. Système de circulation automatisé avec économie d’eau

Les tests consomment des volumes d’eau importants. Les chambres LIB sont dotées de systèmes de filtration en circuit fermé et de récupération d’eau. Des filtres automatiques éliminent les particules en suspension, empêchant le colmatage des buses tout en recyclant l’eau pour réduire les coûts d’exploitation jusqu’à 80 %.

5. Contrôle intelligent et test d’échantillons sous tension

Écran tactile couleur programmable : Les opérateurs peuvent programmer facilement la durée de pulvérisation, les débits d’eau, la vitesse d’oscillation et la rotation du plateau tournant (1 tr/min jusqu’à des vitesses personnalisées).
Prises d’alimentation étanches pour échantillons : Des ports intégrés étanches permettent aux échantillons testés (tels que l’éclairage extérieur actif ou les phares automobiles) de rester sous tension pendant les essais de pulvérisation d’eau en direct.

Pourquoi s’associer à LIB Industry ? Votre expert en tests environnementaux tout-en-un

Fondée en 2012, LIB Industry est devenue un fabricant mondial de confiance et un expert en chambres d’essais environnementaux clés en main. Plutôt que de se limiter à fournir du matériel autonome, LIB se spécialise dans la livraison d’écosystèmes de test complets de bout en bout qui permettent aux laboratoires du monde entier d’atteindre la conformité réglementaire.

Compétences et atouts fondamentaux :

Gamme de produits complète : LIB fabrique une gamme complète de chambres d’essais environnementaux – notamment des chambres de pulvérisation de pluie, des équipements de test de sable et de poussière, des chambres de température et d’humidité, des unités de choc thermique, des chambres de corrosion au brouillard salin et des installations environnementales personnalisées de grande taille.
Solutions clés en main intégrées : De la conception initiale de l’aménagement spatial du laboratoire et de l’ingénierie personnalisée à la fabrication, l’expédition, l’installation sur site et la formation des opérateurs, LIB gère l’ensemble du cycle de vie du projet de manière transparente.
Expertise en conception personnalisée : Les ingénieurs de LIB adaptent les dimensions des équipements, les systèmes de laboratoire IP sans boîtier et les interfaces d’alimentation spécialisées pour les échantillons afin de s’aligner sur votre flux de travail de laboratoire spécifique.

Engagement après-vente inégalé

L’assurance service LIB :

Garantie mondiale de 3 ans: Couverture complète de la garantie de l’unité pour protéger votre investissement en capital et réduire les frais de maintenance à long terme.
Support technique à vie : Assistance technique continue, approvisionnement rapide en pièces de rechange et conseils d’étalonnage à long terme pendant toute la durée de vie opérationnelle de votre chambre d’essai.

Étude de cas réelle : Standard Bank (Corée du Sud)

Présentation du client: Standard Bank est une agence indépendante de tests et de conformité de premier plan en Corée du Sud, au service des équipementiers automobiles, industriels et de l’électronique grand public.

Le défi

En janvier 2019, Standard Bank a contacté LIB Industry pour construire une installation de test IP multidisciplinaire afin de répondre aux demandes croissantes de certification de ses clients. Leur demande d’achat spécifiait :

Chambres de test de sable et de poussière (modèle DI-1000 ou DI-2000)

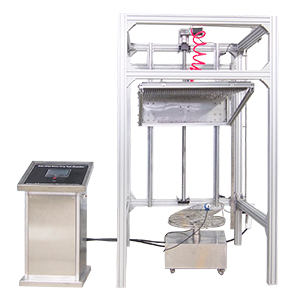

Équipement de test d’infiltration d’eau pour IPX1/X2 (R12-1600),IPX3/X4 (R-3200), Chambres à jet d’eau IPX5/X6, etSystèmes d’immersion IPX7/X8
Chambres de corrosion au brouillard salin

La solution LIB Industry

Les ingénieurs de LIB ont conçu et fabriqué un système de laboratoire IP complet sans boîtier, adapté au plan du laboratoire de Standard Bank :

Livraison clés en main : Construction d’une configuration intégrée couvrant les tests d’eau IPX1 à IPX8 et la conformité à l’infiltration de poussière IP5X/6X.
Installation et formation sur site : Les ingénieurs de LIB se sont rendus en Corée du Sud pour réaliser l’installation de l’équipement, l’intégration du système de plomberie et la formation des opérateurs.
Étalonnage ISO 17025 continu : Pour garantir que les données de test certifiées de Standard Bank restent reconnues internationalement, LIB aide Standard Bank à effectuer annuellement des étalonnages ISO 17025 des capteurs de débit et des transducteurs de pression de leur équipement de test d’eau IP.

What_is_IEC_60529_Rain_Resistance_Test_Chamber_The_Ultimate_Guide_to_IPX1-IPX9K_Water_Resistance_Testing.png

Le résultat

Standard Bank a mis en service avec succès son laboratoire accrédité, offrant des services de test d’infiltration rapides, hautement précis et certifiés à des clients commerciaux dans toute l’Asie.

Foire aux questions (FAQ)

Q1 : Quelle est la principale différence technique entre les tests de pluie IPX3 et IPX4 ?

R : IPX3 teste la pulvérisation d’eau avec des angles allant jusqu’à ±60° par rapport à la verticale. IPX4 étend l’arc de pulvérisation à ±180°, projetant de l’eau sous tous les angles pour simuler une exposition environnementale plus sévère.

Q2 : Pourquoi l’étalonnage ISO 17025 est-il nécessaire pour les capteurs de débit d’eau dans les chambres d’essai de pluie ?

R : L’étalonnage régulier ISO 17025 vérifie la précision du débitmètre et la précision de la pression d’eau. Un étalonnage certifié garantit que les données de test produites par votre laboratoire sont légalement valides et reconnues par les autorités de certification mondiales.

Q3 : Une seule chambre de pluie peut-elle effectuer à la fois des tests de pulvérisation à basse pression et des tests de jet à haute pression ?

R : Oui. Les unités intégrées (comme la chambre combinée IPX1–IPX6 de LIB) regroupent des bacs d’égouttement basse pression, des bras de pulvérisation oscillants et des buses à jet haute pression dans un seul espace, éliminant le besoin d’acheter plusieurs machines séparées.

Q4 : Comment le système de circulation d’eau de LIB réduit-il les dépenses d’exploitation ?

R : Les chambres d’essai LIB intègrent des unités de filtration à plusieurs étages et des réservoirs d’eau à recirculation. Le système nettoie et réutilise l’eau de test pendant les cycles opérationnels, empêchant le blocage des buses et réduisant la consommation d’eau jusqu’à 80 %.

Q5 : À quelle fréquence faut-il entretenir les buses de pulvérisation et les orifices d’égouttement ?

R : Les orifices d’égouttement et les buses doivent être inspectés mensuellement pour détecter l’accumulation de minéraux ou de particules. L’utilisation d’eau distillée ou déionisée dans le système en circuit fermé prolonge considérablement la durée de vie des buses et maintient des débits uniformes.

Construisez votre laboratoire certifié de protection contre l’infiltration avec LIB Industry

Que vous ayez besoin d’une unité d’égouttement de paillasse standard, d’une chambre de pulvérisation à haute pression IPX9K ou d’un système de laboratoire IP complet personnalisé comme celui de Standard Bank, LIB Industry fournit une ingénierie de bout en bout, la fabrication, l’installation sur site et un support d’étalonnage ISO 17025 à long terme.
