Les moments les plus dommageables pour un produit ne sont pas toujours causés par les seules températures extrêmes, mais par la rapidité avec laquelle ces températures changent. Un circuit imprimé quittant un entrepôt frigorifique, un composant automobile entrant dans un compartiment moteur chauffé, ou une pièce aérospatiale traversant des variations d’altitude importantes peuvent subir des transitions thermiques soudaines qui mettent à l’épreuve chaque matériau et connexion à l’intérieur du produit.
Pour recréer ces conditions exigeantes dans un environnement contrôlé, les ingénieurs s’appuient sur uneContrairement aux équipements de test de température conventionnels qui ajustent progressivement la température, une chambre de choc thermique est conçue pour créer un déplacement rapide entre des zones chaudes et froides, obligeant les produits à subir un stress thermique intense au cours d’un cycle de test court.chambre de choc thermique
Le secret derrière cette capacité ne réside pas simplement dans une technologie de chauffage ou de refroidissement puissante. C’est la coordination précise de plusieurs systèmes, notamment les zones de température, les mécanismes de transfert, la circulation d’air et le logiciel de contrôle. Ensemble, ces technologies permettent auxmodernes de reproduire les variations de température du monde réel avec une grande précision, aidant les fabricants à découvrir les défaillances potentielles avant que les produits n’atteignent les clients.équipements de choc thermique
En tant que fournisseur professionnel de solutions d’essais environnementaux, LIB Industry Technology développe des solutions d’essais conçues pour soutenir une validation fiable des produits dans de nombreux secteurs. Les clients peuvent découvrir davantage de solutions d’essais environnementaux sur notreou contacter nos spécialistes pour obtenir des recommandations d’essais adaptées.page produits
La fonction principale d’uneest de créer une transition de température extrêmement rapide entre deux environnements différents. Ce processus est réalisé grâce à une structure spécialement conçue qui sépare les zones chaudes et froides tout en permettant à l’échantillon testé de se déplacer rapidement entre elles.chambre de choc thermique

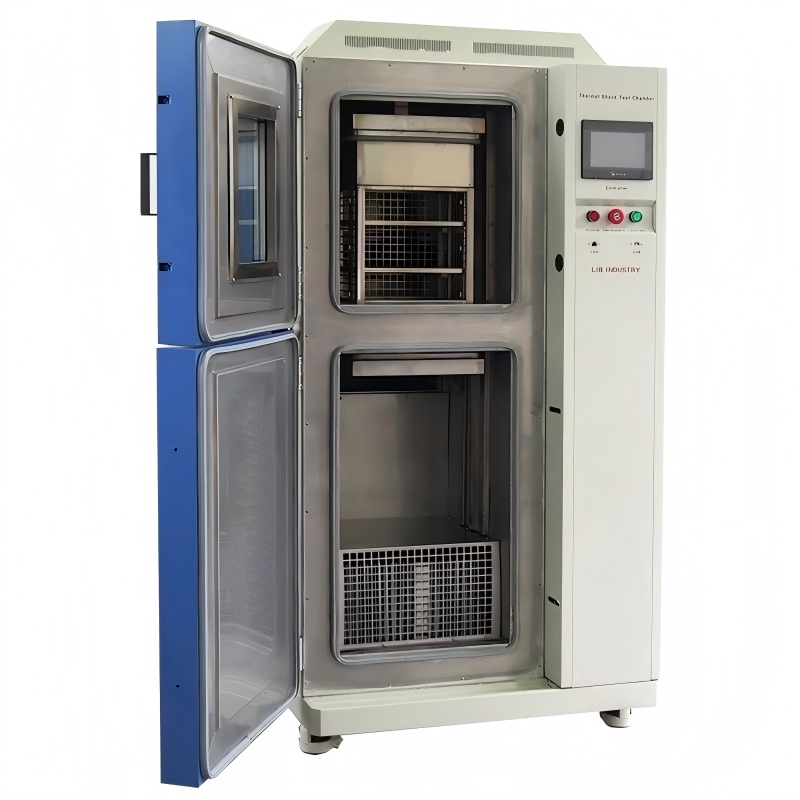

La plupart des chambres de choc thermique utilisent une conception à deux zones. Une zone maintient un environnement à haute température grâce à des systèmes de chauffage puissants, tandis que l’autre zone maintient un environnement à basse température grâce à une technologie de réfrigération avancée. Un système de transfert mécanique déplace l’échantillon testé d’une zone à l’autre, l’exposant à des changements brusques de température.
Par exemple, de nombreux tests de choc thermique industriels exigent que les échantillons subissent des températures allant d’environ -65 °C à +150 °C. Cependant, la plage de température exacte dépend des normes industrielles, des exigences du produit et des spécifications de l’équipement. L’objectif n’est pas simplement d’atteindre des températures extrêmes, mais d’obtenir des transitions rapides et contrôlées qui simulent les conditions de fonctionnement réelles.
Lorsqu’un produit passe d’une zone chaude à une zone froide, les différents matériaux à l’intérieur se dilatent et se contractent à des rythmes différents. Cela crée un stress thermique qui peut révéler des faiblesses telles que :
Fissures dans les matériaux ou les soudures
Défaillances des joints et de l’emballage
Problèmes de connexion des composants
Dégradation des performances après des cycles de température répétés
Unedépend de plusieurs systèmes intégrés fonctionnant ensemble pour transférer efficacement la température. Chaque système contribue à maintenir des temps de réponse rapides et des conditions de test précises.chambre de choc thermique
| Système | Fonction principale | Rôle dans le transfert de température |
|---|---|---|
| Système de chauffage | Génère et maintient des températures élevées | Fournit un apport rapide de chaleur pour la zone chaude |
| Système de réfrigération | Crée et maintient des températures basses | Élimine rapidement la chaleur de la zone froide |
| Système de transfert d’échantillon | Déplace les échantillons entre les zones | Crée des transitions de température rapides |
| Système de circulation d’air | Répartit la température uniformément | Améliore l’efficacité de l’échange de chaleur |
| Système de contrôle | Surveille et ajuste les paramètres | Maintient des conditions de test reproductibles |
Le système de chauffage d’une chambre de choc thermique doit fournir suffisamment de puissance pour rétablir rapidement la température de la zone chaude après le mouvement de l’échantillon. En même temps, le système de réfrigération doit maintenir une capacité de refroidissement suffisante pour absorber la chaleur transférée depuis l’échantillon.
Le mécanisme de transfert est tout aussi important. Un système de transport bien conçu minimise le temps de déplacement tout en réduisant les échanges de chaleur indésirables entre les deux zones. Un transfert plus rapide et plus stable permet de créer des conditions de choc thermique cohérentes.
Lesmodernes intègrent également des contrôleurs intelligents qui permettent aux utilisateurs de programmer les cycles de température, les temps de transfert et les séquences de test. Cela améliore la répétabilité et facilite la conformité aux différentes exigences de test de l’industrie.équipements de choc thermique
Le transfert de température n’est pas seulement déterminé par la puissance de chauffage et de refroidissement. La circulation de l’air joue un rôle crucial pour garantir que la chaleur ou le froid atteigne uniformément chaque partie de l’échantillon testé.
À l’intérieur d’une, des ventilateurs et des canaux de circulation d’air sont conçus pour déplacer l’air conditionné autour de la zone de test. Une circulation d’air efficace améliore l’échange de chaleur entre l’air et la surface de l’échantillon, permettant une stabilisation plus rapide de la température.chambre de choc thermique
Une mauvaise conception du flux d’air peut créer des différences de température à l’intérieur de la chambre. Certaines zones peuvent devenir plus chaudes ou plus froides que d’autres, réduisant la précision des tests. C’est pourquoi lesprofessionnels se concentrent sur des chemins de circulation d’air optimisés et une distribution uniforme de la température.équipements de choc thermique
Pendant le processus de transfert, les systèmes de circulation d’air aident également la chambre à retrouver rapidement son état. Lorsqu’un échantillon entre dans une nouvelle zone de température, le système de circulation d’air élimine rapidement l’excès de chaleur ou distribue de l’air froid pour rétablir la condition cible.
Pour les produits sensibles tels que les composants semi-conducteurs, les assemblages électroniques, les modules de batterie et les instruments de précision, une circulation d’air stable est essentielle pour obtenir des résultats fiables aux tests de choc thermique.
Les changements rapides de température nécessitent plus que de puissants systèmes de chauffage et de refroidissement. Unedoit également maintenir un contrôle précis tout au long du processus de test.chambre de choc thermique
Des capteurs de température surveillent en permanence les conditions dans les zones chaudes et froides. Le système de contrôle analyse les retours des capteurs et ajuste automatiquement la puissance de chauffage, la capacité de réfrigération et le fonctionnement de la circulation d’air pour maintenir les températures programmées.
Lesavancés incluent généralement des interfaces de contrôle programmables qui permettent aux ingénieurs de définir des paramètres de test tels que :équipements de choc thermique
Températures cibles chaudes et froides
Temps de maintien dans chaque zone
Nombre de cycles thermiques
Durée de transfert entre les zones
Un contrôle précis garantit que chaque cycle de test suit la même procédure. Cette répétabilité est essentielle lors de la comparaison de différents matériaux, conceptions de produits ou processus de fabrication.
LIB Industry Technology fournit des solutions d’essais environnementaux axées sur la précision, la stabilité et la fiabilité à long terme. Les entreprises à la recherche de solutions spécifiques à leur application peuventpour discuter de leurs besoins en matière d’essais.contacter les experts techniques de LIB
L’efficacité du transfert de température dans uneéquipements de choc thermiquechambre de choc thermiqueadaptés et à obtenir de meilleures performances de test.dépend de plusieurs facteurs techniques. Comprendre ces facteurs aide les utilisateurs à sélectionner des
| Facteur | Impact sur le transfert de température |
|---|---|
| Différence de température | Une plus grande différence de température augmente le stress thermique mais nécessite des performances de chauffage et de refroidissement plus élevées. |
| Capacité de chauffage et de refroidissement | Une capacité plus élevée permet une récupération plus rapide de la température et un fonctionnement plus stable. |
| Taille et matériau de l’échantillon | Les échantillons plus grands ou les matériaux à haute capacité thermique nécessitent plus d’énergie pour les changements de température. |
| Performance d’isolation | Une bonne isolation réduit les pertes de chaleur et améliore l’efficacité. |
| Conception du flux d’air | Une circulation optimisée améliore l’uniformité de la température et la vitesse de transfert. |
| Vitesse du mécanisme de transfert | Un mouvement plus rapide crée des conditions de choc thermique plus précises. |
Les caractéristiques de l’échantillon testé sont l’une des considérations les plus importantes. Un petit composant électronique peut atteindre la température cible rapidement, tandis qu’un grand assemblage mécanique peut nécessiter un temps de stabilisation supplémentaire.
La maintenance de l’équipement affecte également les performances à long terme. Un étalonnage régulier, une inspection du système de réfrigération et la maintenance du système de circulation d’air aident à maintenir l’efficacité et la précision des tests de choc thermique.
Un transfert de température efficace détermine si un test de choc thermique peut reproduire avec précision le stress thermique du monde réel. Unedoit non seulement créer des conditions extrêmes de chaud et de froid, mais aussi basculer entre elles suffisamment rapidement pour simuler les défis environnementaux réels.chambre de choc thermique
Si le transfert de température est trop lent, le test peut ne pas générer un stress thermique suffisant, ce qui conduit à des résultats inexacts. Desfiables garantissent que les produits subissent des changements de température cohérents et reproductibles, aidant les ingénieurs à identifier les défaillances potentielles plus tôt.équipements de choc thermique
Des secteurs tels que l’électronique automobile, l’aérospatiale, les télécommunications, la fabrication de semi-conducteurs et le stockage d’énergie s’appuient sur les tests de choc thermique pour améliorer la fiabilité des produits. En identifiant les faiblesses pendant le développement, les fabricants peuvent réduire les défaillances sur le terrain, améliorer la qualité des produits et accroître la confiance des clients.
Unetransfère la température entre les zones chaudes et froides grâce au fonctionnement combiné des systèmes de chauffage, de la technologie de réfrigération, des mécanismes de transfert, de la circulation d’air et des systèmes de contrôle intelligents. Chaque partie joue un rôle important pour obtenir des transitions de température rapides, précises et reproductibles.chambre de choc thermique
Les performances desinfluencent directement la fiabilité des tests. Des facteurs tels que la capacité de refroidissement, la conception de l’isolation, l’efficacité du flux d’air, les caractéristiques des échantillons et la précision du contrôle déterminent l’efficacité avec laquelle une chambre peut reproduire le stress thermique du monde réel.équipements de choc thermique
Pour les entreprises qui ont besoin de solutions d’essais environnementaux fiables, choisir une chambre de choc thermique correctement conçue est essentiel pour améliorer la validation des produits et garantir une fiabilité à long terme.
Une chambre de choc thermique est utilisée pour tester la capacité des produits à résister aux changements rapides de température entre des environnements chauds et froids.
La plupart des chambres de choc thermique utilisent un système de transfert mécanique qui déplace rapidement les échantillons entre des zones chaudes et froides distinctes.
La plage dépend de la conception de l’équipement, mais de nombreuses chambres de choc thermique peuvent fonctionner entre environ -65 °C et +150 °C.
La circulation de l’air améliore l’uniformité de la température, accélère l’échange de chaleur et aide à maintenir des conditions de test précises.
Les chambres de choc thermique sont couramment utilisées dans l’électronique, l’automobile, l’aérospatiale, les batteries, les semi-conducteurs et la fabrication industrielle.
Les utilisateurs peuvent améliorer les performances grâce à une maintenance appropriée, un étalonnage régulier, un chargement correct des échantillons et la sélection de paramètres de test adaptés.
