Introduction : Pourquoi les écrans extérieurs nécessitent des tests fiables de pulvérisation de pluieLes écrans extérieurs sont conçus pour fonctionner dans des environnements difficiles, notamment en cas de fortes pluies, d'éclaboussures de rue, d'eau de nettoyage, de poussière, de changements de température et d'une exposition extérieure prolongée. Bien qu'un boîtier puisse sembler parfaitement étanche, l'eau peut encore pénétrer par des points faibles tels que les presse-étoupes, les connecteurs, les portes de service, les ouvertures de ventilation, les fixations et les joints de modules.
ARain Spray Test Chamberfournit une méthode contrôlée pour simuler l'exposition réelle à la pluie et à l'eau, aidant les ingénieurs à vérifier l'étanchéité du boîtier, à valider les niveaux de protection IP, à identifier les voies de fuite et à améliorer la fiabilité du produit avant l'installation sur le terrain.
Cet article explique ce qu'est une chambre d'essai de pulvérisation de pluie, comment elle fonctionne, quelles normes de test d'étanchéité s'appliquent, comment sélectionner le bon équipement, et commentLIB Industryfournit des solutions professionnelles de test d'étanchéité IP pour les écrans extérieurs et les produits électroniques.
La fiabilité de l'étanchéité est essentielle pour les équipements électroniques extérieurs. Une défaillance d'un écran due à l'humidité peut entraîner une distorsion de l'image, une interruption de la communication, des problèmes de sécurité électrique, de la corrosion et une maintenance coûteuse.
En pratique, les fuites les plus difficiles proviennent rarement de grandes ouvertures. Elles proviennent de petites faiblesses de conception : l'eau qui s'écoule le long des câbles, qui s'accumule derrière les joints ou qui pénètre par des interstices ouverts par des dilatations et contractions thermiques répétées. Un boîtier d'écran peut même passer une inspection visuelle et laisser passer l'humidité par un joint mal comprimé, un connecteur mal installé, une bande d'étanchéité endommagée ou un panneau de cabinet mal aligné.
Points d'entrée d'eau courants à vérifier lors de l'examen de conception :
Joints de l'armoire et joints de panneaux
Portes d'accès arrière
Points d'entrée de câbles
Connecteurs et bornes
Structures de ventilation
Trous de montage
Matériaux d'étanchéité vieillissants
Une fois l'humidité à l'intérieur, elle ne reste pas inoffensive longtemps :
| Risque d'exposition à l'eau | Défaillance possible |
|---|---|
| Humidité interne | Court-circuit ou défaillance électrique |
| Corrosion des connecteurs | Interruption du signal |
| Accumulation d'eau | Dommages aux composants |
| Dégradation des joints | Durée de vie réduite |
| Endommagement de l'isolation | Risques de sécurité |
Pour les écrans LED extérieurs, les panneaux d'information routière, les écrans publicitaires et les moniteurs industriels, les performances d'étanchéité affectent directement la stabilité opérationnelle et les coûts de maintenance — c'est pourquoi un processus de test professionnel, plutôt qu'un simple contrôle visuel ponctuel, est ce qui permet réellement de détecter ces risques cachés avant l'installation.
La classification IP (Indice de Protection) définie parIEC 60529est le cadre standard utilisé pour évaluer cela. Pour la protection contre l'eau, les niveaux courants sont IPX3 (pulvérisation oscillante, pour exposition à la pluie), IPX4 (eau projetée, pour les équipements extérieurs généraux), IPX5 (jet d'eau, pour les environnements de nettoyage) et IPX6 (jet d'eau puissant, pour une forte exposition à l'eau). Choisir le bon niveau est important : un produit qui ne subit que des précipitations normales nécessite une méthode de vérification différente de l'équipement qui est arrosé lors du lavage ou de la maintenance.

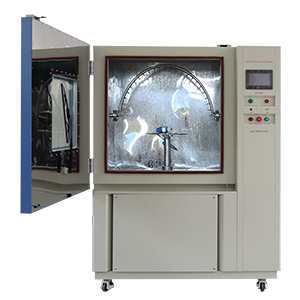

UneRain Spray Test Chamberest un système d'essai environnemental conçu pour simuler la pluie, les projections et les éclaboussures d'eau dans des conditions de laboratoire contrôlées. Contrairement aux tests manuels au tuyau d'arrosage, qui ont tendance à produire des résultats incohérents, une chambre de pulvérisation de pluie contrôle les variables qui déterminent le résultat — débit d'eau, angle de pulvérisation, distance de pulvérisation, durée du test, mouvement de l'échantillon et pression de l'eau — afin que les ingénieurs puissent répéter les mêmes conditions sur différentes conceptions de produits et comparer les résultats de manière équitable.
Comment ça marche :L'eau est fournie par un réservoir de circulation, la pompe l'achemine vers des tubes de pulvérisation ou des buses, le système de pulvérisation forme le motif d'eau requis, l'échantillon reçoit une exposition contrôlée, et les ingénieurs évaluent ensuite les fuites, le fonctionnement et l'état interne une fois le test terminé.
Une chambre typique se compose de quelques éléments essentiels :
Composant |
Fonction |
Buse de pulvérisation ou tube oscillant |
Génère la pulvérisation d'eau spécifiée |
Plateau tournant |
Assure une exposition uniforme de l'échantillon |
Système de régulation du débit |
Maintient des conditions d'eau stables |
Réservoir de circulation d'eau |
Permet les tests en continu |
Système de filtration |
Empêche l'obstruction des buses |
Fenêtre d'observation |
Permet la surveillance pendant le test |
Interface d'alimentation étanche |
Permet les tests fonctionnels sous tension |
Une conception de chambre fiable garantit que les résultats sont reproductibles et cohérents entre les laboratoires — sans cela, deux laboratoires testant le « même » produit peuvent aboutir à des conclusions de réussite/échec différentes.
Un test de pulvérisation de pluie ne consiste pas seulement à projeter de l'eau sur un produit. La préparation, les conditions de test et la méthode d'évaluation déterminent si le résultat reflète réellement les performances en conditions réelles.
Avant le test, l'échantillon doit rester dans son état de production normal : joints et fixations standards, câbles et connecteurs installés comme ils le seraient sur le terrain, orientation de montage d'origine et un contrôle fonctionnel de base préalable. Les astuces d'étanchéité temporaires qui masquent les faiblesses doivent être évitées — elles annulent l'objectif du test.
Ensuite, le processus se déroule généralement en quatre étapes. Premièrement, les ingénieurs sélectionnent la norme requise — test IP selon la norme IEC 60529, test d'étanchéité automobile ISO 20653 ou une exigence spécifique au client. Deuxièmement, ils définissent les paramètres de test : débit d'eau, angle de pulvérisation, distance, durée d'exposition et vitesse de rotation de l'échantillon. Troisièmement, la chambre effectue l'exposition à l'eau réelle depuis les directions requises, tandis que les ingénieurs surveillent le fonctionnement de l'écran, la stabilité de l'image, les signaux de communication et toute fuite visible. Enfin, ils effectuent l'évaluation de l'étanchéité — vérification des traces d'eau internes, vérification du fonctionnement électrique, test de l'isolation, inspection des joints et identification du chemin de fuite si de l'eau a pénétré. L'objectif n'est pas seulement un résultat réussi/échec, mais de comprendre exactement où et pourquoi l'eau est entrée dans le produit.
Pour les écrans extérieurs et les boîtiers électroniques, deux normes reviennent le plus souvent :IEC 60529 and ISO 20653.
La norme IEC 60529 définit le système de classification IP pour les boîtiers électriques et électroniques, où le deuxième chiffre d'un code IP représente le niveau de protection contre la pénétration d'eau.
Indice IP |
Méthode de test |
Principaux paramètres |
Application typique |
IPX3 |
Pulvérisation oscillante |
Angle de pulvérisation jusqu'à ±60° par rapport à la verticale |
Écrans extérieurs, équipements d'éclairage |
IPX4 |
Eau projetée |
Pulvérisation depuis plusieurs directions |
Produits électroniques extérieurs |
IPX5 |
Jet d'eau |
Buse de 6,3 mm, 12,5 L/min |
Équipement exposé aux jets d'eau |
IPX6 |
Jet d'eau puissant |
Buse de 12,5 mm, 100 L/min |
Environnements extérieurs sévères |
Pour les fabricants d'écrans extérieurs, les indices IPX3 et IPX4 couvrent le cas quotidien : exposition à la pluie et aux éclaboussures.
Les écrans montés sur véhicule et les composants électroniques automobiles relèvent deISO 20653, qui ajoute des tests à plus haute pression en plus des tests IP standard — IPX4K (éclaboussures sous pression) pour les composants extérieurs automobiles, IPX6K (jet d'eau à haute pression) pour les systèmes électroniques montés sur véhicule, et IPX9K (nettoyage à haute température et haute pression) pour les pièces exposées au lavage. Ces tests sont couramment utilisés pour les écrans de véhicule, les équipements de charge, les capteurs automobiles et les modules de commande électroniques. Comme toujours, les ingénieurs doivent confirmer la version exacte de la norme et les paramètres requis dans la spécification du produit plutôt que de supposer.
Les deux systèmes vérifient l'étanchéité, mais ils simulent des conditions différentes — les chambres de pulvérisation de pluie reproduisent les précipitations et les éclaboussures (IPX3/IPX4), tandis que les chambres de jet d'eau reproduisent un impact direct à haute pression (IPX5/IPX6). Un panneau d'affichage routier a principalement besoin de tests de pluie et d'éclaboussures ; un module électronique de véhicule qui passe par un lavage automatique nécessite plutôt un test de jet à haute pression. Le bon choix dépend de l'environnement auquel le produit sera réellement confronté, et pour les laboratoires qui doivent couvrir plusieurs niveaux IP, une configuration de test intégrée est généralement plus efficace que d'utiliser des systèmes séparés.

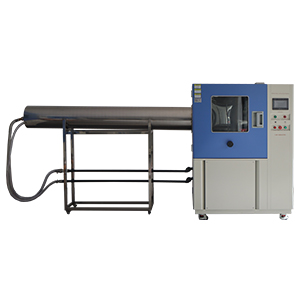

| Comparaison | Rain Spray Test Chamber | Water Jet Test Chamber |
|---|---|---|
| Objectif principal | Simuler les conditions de pluie et d'éclaboussures | Simuler un impact d'eau puissant |
| Exposition à l'eau | Pulvérisation et éclaboussures | Jet haute pression |
| Normes courantes | IPX3, IPX4 | IPX5, IPX6 |
| Objectif du test | Performance d'étanchéité sous la pluie | Résistance à la pression d'eau directe |
| Applications typiques | Écrans extérieurs, enseignes LED, armoires électroniques | Pièces automobiles, équipements industriels |
 |
 |
LIB Industryfournit des chambres d'essai de pulvérisation de pluie professionnelles et des solutions de test d'étanchéité IP pour les produits électroniques, les écrans extérieurs, les composants automobiles et les équipements industriels. Les systèmes LIB sont conçus pour aider les clients à :
Vérifier les performances d'étanchéité
Répondre aux exigences de test internationales
Identifier les faiblesses d'étanchéité
Améliorer la fiabilité du produit avant la production en série
L'équipement de test de pluie LIB industry prend en charge les tests basés sur les normes IEC 60529 IPX1 à IPX6, le test d'étanchéité automobile ISO 20653 et les exigences de vérification spécifiques aux clients, permettant aux fabricants d'effectuer des tests de pénétration d'eau fiables et reproductibles. Cette reproductibilité repose sur la manière dont les conditions de pulvérisation sont contrôlées étroitement :
Débit d'eau contrôlé
Angles de pulvérisation réglables
Distribution d'eau uniforme
Durée de test stable
Résultats de test reproductibles
Pour les laboratoires effectuant des tests fréquents, la qualité de fabrication compte également :
Caractéristique |
Avantage |
Chambre en acier inoxydable SUS304 |
Résistance à la corrosion et durabilité |
Tube oscillant réglable |
Prend en charge les tests de pulvérisation IPX3/IPX4 |
Options de rayon de tube 400 mm et 600 mm |
Convient à différentes tailles d'échantillons |
Système de circulation d'eau |
Réduit la consommation d'eau |
Système de filtration fine |
Empêche l'obstruction des buses |
Surveillance du débit |
Améliore la précision du test |
Interface d'alimentation étanche |
Permet les tests fonctionnels pendant l'exposition |
Pour les grands écrans extérieurs ou les produits non standard, LIB peut également fournir des fixations personnalisées, des dimensions de chambre et des configurations de test
Choisir la bonne chambre commence par la norme que le produit doit respecter — IEC 60529 IPX3/IPX4 pour la pluie et les éclaboussures, IPX5/IPX6 pour les tests de jet d'eau, ou ISO 20653 IPX4K/IPX6K/IPX9K pour les applications automobiles. Chacune de ces normes nécessite des méthodes de pulvérisation, une pression d'eau, des débits, des conceptions de buses et des distances de test différentes, si bien que choisir l'équipement en fonction de la seule taille du produit, sans vérifier d'abord la norme, est une façon courante d'obtenir des résultats inexacts.
La taille et les conditions d'installation sont ensuite importantes. Avant l'achat, prenez en compte :
Taille de l'écran
Poids du produit
Angle d'installation
Exigences de connexion des câbles
Conception des fixations
Les écrans extérieurs, en particulier, doivent généralement être testés dans leur condition d'installation réelle, car le comportement de l'eau change avec la position de montage, la structure de drainage, le cheminement des câbles et la conception du boîtier.
Il vaut également la peine de penser à l'avenir — un système flexible maintenant peut éviter un remplacement d'équipement coûteux plus tard. Les entreprises doivent se demander si elles pourront avoir besoin un jour de :
Tests de protection IP plus élevés
Échantillons plus grands
Fixations supplémentaires
Tests fonctionnels sous tension
Solutions de test personnalisées
Enfin, vérifiez les fondamentaux de l'équipement lui-même — contrôle stable du débit d'eau, surveillance fiable de la pression, distribution uniforme de la pulvérisation, facilité de maintenance et support d'étalonnage — ainsi que les antécédents du fournisseur, car l'aide à l'installation, la formation et le support après-vente affectent la fiabilité des tests dans le temps.
À quoi sert une chambre d'essai de pulvérisation de pluie ?
Elle simule des conditions de pluie, de pulvérisation et d'éclaboussures pour évaluer si un boîtier de produit peut empêcher la pénétration d'eau. Les applications courantes incluent les écrans extérieurs, les panneaux LED, les armoires électroniques, les composants automobiles et les équipements industriels.
Quels indices IP une chambre d'essai de pulvérisation de pluie peut-elle tester ?
Les configurations standard couvrent IPX3 et IPX4. Selon la configuration, les systèmes peuvent également s'étendre à IPX5, IPX6, IPX6K et IPX9K — le niveau requis dépend de l'application du produit et de la norme applicable.
Quelle est la différence entre les tests d'étanchéité IPX3 et IPX4 ?
IPX3 simule une pulvérisation d'eau depuis des angles limités, similaire à la pluie. IPX4 simule des éclaboussures d'eau provenant de toutes les directions autour du boîtier, offrant une vérification de protection plus large pour les produits exposés aux intempéries changeantes.
Une chambre d'essai de pulvérisation de pluie peut-elle tester les écrans LED extérieurs ?
Oui — elle est largement utilisée pour cela, vérifiant l'étanchéité du boîtier, la protection des connecteurs, la structure étanche et la stabilité fonctionnelle après exposition à l'eau. Les grands écrans peuvent nécessiter des fixations et des configurations de chambre personnalisées.
Quelle garantie et quel support après-vente LIB fournit-elle ?
LIB industry offre une garantie de 3 ans avec un support de service à vie, soutenu par quatre centres de service mondiaux au Royaume-Uni, aux États-Unis, au Canada et en Malaisie, ainsi que 29 agents dans le monde — offrant un véritable service unique de l'achat à l'installation et au support continu.
Les produits extérieurs doivent résister aux conditions météorologiques changeantes, et la fiabilité de l'étanchéité est essentielle pour un fonctionnement à long terme. UneRain Spray Test Chamberaide les fabricants à simuler une exposition réelle à la pluie et à l'eau dans des conditions contrôlées, permettant aux ingénieurs de vérifier la protection du boîtier, d'identifier les risques de fuite et d'améliorer les conceptions des produits.
Des écrans extérieurs et boîtiers électroniques aux composants automobiles, LIB Industry fournit des solutions de test d'étanchéité professionnelles basées sur des normes internationales telles que IEC 60529 et ISO 20653. Avec un support d'ingénierie expérimenté, une conception d'équipement personnalisée et un service après-vente complet, LIB aide les clients à construire des produits plus fiables et à accélérer les tests de fiabilité environnementale.
Contactez LIB Industry dès aujourd'hui pour obtenir des spécifications techniques, des recommandations de produits et des solutions de test d'étanchéité personnalisées pour votre application.
