Un carton peut sembler intact à l'arrivée alors que la carte à l'intérieur est déjà défaillante — une soudure fissurée, un connecteur desserré, ou un contact de relais qui ne se comporte mal qu'en charge. Cet article répond directement à cette question :les vibrations de transport sont testées avec unechambre de vibrationqui reproduit le mouvement aléatoire, la température et l'humidité qu'un emballage subit lors du transport par camion, avion, train et colisafin que les ingénieurs puissent détecter les défaillances avant les clients. Nous verrons ci-dessous pourquoi les vibrations endommagent l'électronique, quelles normes s'appliquent (ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A), comment élaborer un plan de test, comment les chambres de vibration LIB sont configurées pour ce travail et comment choisir entre les types de chambres pour votre gamme de produits.
La plupart des vibrations de transport sontpas une simple onde sinusoïdale propre. Un plancher de camion, un tapis de tri de colis, une soute d'avion et une pile de palettes injectent chacun de nombreuses fréquences dans l'emballage à la fois, et le carton ou le rembourrage en mousse peut tout aussi bien amplifier cette énergie que l'absorber.aléatoires

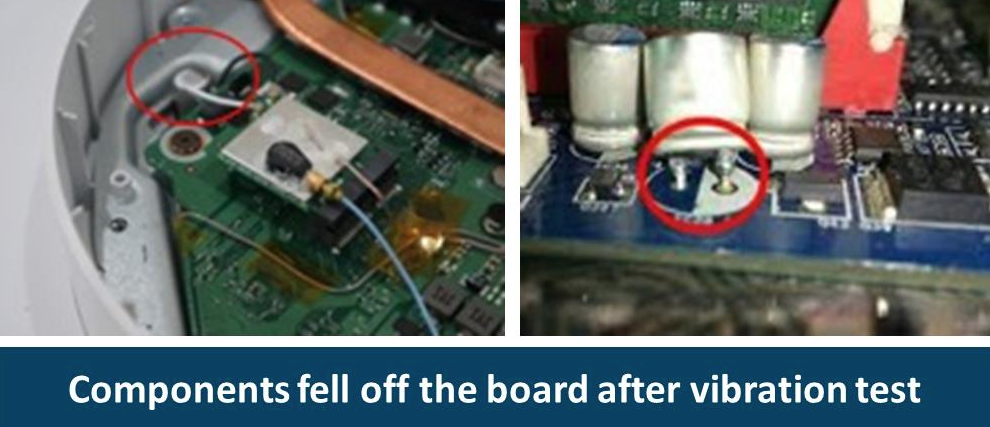

Fatigue des joints de soudure et fissuration des circuits imprimés.Les cartes de circuits imprimés tombent rarement en panne à cause d'un seul choc — elles échouent par accumulation. Des milliers de petits cycles de flexion créent des microfissures autour des composants lourds, des dissipateurs thermiques, des transformateurs, des batteries et des connecteurs montés dans les coins. Les pièces à pas fin, les boîtiers BGA et les composants céramiques supportent à la fois une charge électrique et mécanique, ce sont donc les premiers à montrer des pics de résonance décalés, des pastilles soulevées ou des circuits ouverts.
Desserrage des connecteurs et déplacement des câbles.Les connecteurs combinent friction, force de verrouillage et pression de contact, tous susceptibles d'être perturbés par les vibrations. Les faisceaux de câbles se déplacent, les câbles plats bougent, les vis se desserrent et l'isolation frotte contre les bords métalliques — souvent sans défaillance lors d'un premier test de mise sous tension, pour échouer plus tard en charge ou après une manipulation supplémentaire.
Résonance des composants.Les écrans, ventilateurs, inductances, batteries, antennes et supports internes ont chacun leur propre fréquence de résonance. Lorsque le rembourrage déplace l'énergie vibratoire dans cette plage au lieu de l'amortir, les dommages s'accélèrent plutôt que de ralentir.
Étape de transport |
Source de vibration typique |
Road |
Vibration du plancher des camions et fourgons, généralement la plus forte à basse fréquence |
Tri/manutention |
Transferts sur convoyeur, goulottes, tri de colis |
Entreposage |
Empilement de palettes (pression de charge supérieure), plaques de quai, mouvement des chariots élévateurs |
Air |
Vibration de la soute plus changement de pression et de température |
Rail |
Vibration continue basse fréquence du plancher sur une longue durée |
Comme les expéditions réelles combinent plusieurs de ces éléments en un seul voyage, l'échantillon à tester doit être laconfiguration d'expédition complète— produit, accessoires, câbles, manuels, plateaux intérieurs, carton, étiquettes et méthode de fermeture — pas seulement la carte ou l'unité nue.
La norme appropriée dépend du poids du colis, du mode de distribution (colis, palette, air ou mixte), du risque produit et des exigences du client.
Norme |
Meilleure utilisation |
Paramètres clés à spécifier |
ASTM D4169 |
Conteneurs et systèmes d'expédition |
Vibration aléatoire de camion selon le planning E, généralement 1–200 Hz PSD. Une séquence camion de 60 minutes est souvent répartie en Bas (0,40 Grms, 40 min), Moyen (0,54 Grms, 15 min) et Haut (0,70 Grms, 5 min). |
ASTM D999 |
Conteneurs d'expédition remplis |
Méthode A1 choc vertical répétitif, A2 choc rotatif répétitif, B résonance sur un seul conteneur, C résonance sur palette/unité/pile. Les configurations à déplacement fixe utilisent souvent un déplacement crête à crête de 25,4 mm à environ 2–5 Hz pendant 60 minutes. |
ASTM D4728 |
Vibration aléatoire des unités d'expédition remplies |
Contrôle PSD en g²/Hz avec Grms global dérivé de la courbe ; les rapports doivent indiquer la plage de fréquences, les points de rupture, le Grms, l'orientation, la durée, le poids de la charge utile, le support et la base des données de terrain. |
ISTA 3A |
Colis jusqu'à 70 kg / 150 lb |
Profils de colis standard, petit, plat et allongé. Vibration aléatoire avec/sans charge supérieure à 0,53 et 0,46 Grms globaux ; vibration aléatoire basse pression optionnelle à 60 kPa (camion et air) ou 70 kPa (camion uniquement). |
À retenir pour l'ingénieursi vous ne pouvez pas nommer le niveau Grms, la plage de fréquences et la durée auxquels votre produit doit résister, la spécification de test n'est pas encore terminée.:
Commencez par le trajet réel— un colis de moins de 70 kg pointe vers ISTA 3A ; un contrôleur industriel palettisé est plus proche de l'ASTM D4169 ou D4728.
Ajoutez un stress environnemental là où il s'applique— la mousse se rigidifie en stockage froid, s'assouplit à la chaleur et perd son amortissement après compression ; le carton ondulé perd de sa résistance en forte humidité. Les tests en chambre combinée détectent cela, les tests de vibration seuls ne le font pas.
Enregistrez les conditions de test avec précision— état de fonctionnement du produit, orientation de l'emballage, emplacements des capteurs, points de consigne environnementaux et méthode d'inspection (visuelle, vérification du couple, test électrique, journal du micrologiciel, vérification de l'étalonnage ou radiographie).
Comparer l'entrée et la réponse— un pic de transmissibilité élevé signifie que l'emballage est en train dealimentanttransmettre de l'énergie au produit plutôt que de l'absorber, ce qui indique directement une refonte du rembourrage.
L'inspection post-test doit aller au-delà du succès/échec pour détecter les coins écrasés, l'affaissement de la mousse, la poussière de frottement, le déplacement des câbles, les vis desserrées, la variation de la résistance de contact, le bruit des ventilateurs, les réinitialisations intermittentes, les boîtiers fissurés et le décalage de la fréquence de résonance.
Les chambres de vibration LIB combinent vibration mécanique avec température et humidité contrôlées dans une seule enceinte, de sorte que le même emballage et la même disposition des capteurs peuvent être testés dans des conditions ambiantes, froides, humides et chaudes sans déplacer l'échantillon d'une machine à l'autre.
| Capacité | Valeur pratique pour les tests d'emballage |
|---|---|
| Plage de température : -50°C à +150°C | Reproduit le raidissement de la mousse en entrepôt froid et le ramollissement en camion chaud |
| Fluctuation de température ±0,5 °C / écart ±2,0 °C | Maintient des conditions thermiques stables pendant la collecte des données de vibration |
| Plage d'humidité : 30 %–98 % HR, écart ±2,5 % HR | Évalue la résistance du carton, les adhésifs, les étiquettes, la mousse et le comportement des contacts |
| Vitesse de chauffage/refroidissement : 5 °C/min | Raccourcit les transitions entre les conditions de stockage et de transport |
| Plage de fréquence de vibration : 2–4000 Hz | Couvre les mouvements de transport basse fréquence et le criblage de résonance à plus haute fréquence |
| Force de vibration nominale : 1000 kgf | Gère les charges combinées exigeantes emballage-produit |
| Amplificateur de puissance numérique + réfrigération mécanique | Assure la répétabilité des profils combinés température/humidité/vibration d'un essai à l'autre |
| Plateau coulissant de 600 × 600 mm avec expanseur de tête | Zone de fixation pratique pour l'électronique emballée et les sous-ensembles |
| |
Facteur |
Chambre standard température/humidité |
Chambre vibration + climat LIB |
Simule les chocs/vibrations de transport |
No |
Oui (2–4000 Hz, jusqu'à 1000 kgf) |
Simule le stockage froid/chaud |
Yes |
Yes |
Simule les effets de l'humidité sur l'emballage |
Yes |
Yes |
Convient pour la qualification de durée de conservation / stockage |
Yes |
Convient également, plus qualification de transit |
Convient pour ASTM D4169 / D999 / D4728 / ISTA 3A |
No |
Yes |
Idéal pour |
Tests de stockage et de vieillissement |
Qualification complète transport-distribution |
Si votre produit doit seulement survivre sur une étagère d'entrepôt, une chambre standard peut suffire. S'il doit survivre à un camion, un tapis de tri et une soute d'avion lors du même voyage, la chambre combinée est celle qui correspond au mode de défaillance réel.
Les équipes d'ingénierie qui évaluent un fournisseur de chambres de vibration posent généralement des questions au-delà de la fiche technique — elles demandent ce qui se passe après la livraison. Pour les clients LIB, cela a inclus des conseils d'installation sur site, une formation des opérateurs à la configuration des profils PSD et au montage des fixations, un support d'étalonnage et une réponse après-vente pour les programmes combinés température-humidité-vibration dans les secteurs de l'électronique, de l'automobile, des télécommunications, du solaire et de l'industrie.
Quelles normes sont utilisées pour les tests de vibration des emballages ?
Les plus courantes sont ASTM D4169 pour la performance des conteneurs d'expédition, ASTM D999 pour les procédures de test de vibration sur conteneurs remplis, ASTM D4728 pour la vibration aléatoire des unités d'expédition remplies et ISTA 3A pour les colis jusqu'à 70 kg / 150 lb.
Comment choisir une chambre de vibration pour les tests d'emballage électronique ?
Faites correspondre la chambre aux dimensions du colis, à la masse de la charge utile, à la plage de fréquences requise, au Grms cible, à la plage de température/humidité, à la zone de fixation et à la norme applicable. Pour l'électronique, une chambre combinant température, humidité et vibration est généralement plus instructive que la vibration seule.
Quels systèmes électroniques sont les plus vulnérables aux vibrations de transport ?
Les produits avec des composants lourds montés sur circuits imprimés, des joints de soudure à pas fin, des modules enfichables, des écrans, des batteries, des ventilateurs, des composants optiques, des relais et des faisceaux de câbles nécessitent la plus grande attention lors de la conception de l'emballage.
Une chambre de vibration remplace-t-elle les essais réels sur le terrain ?
Pas entièrement — elle les complète. Les expéditions sur le terrain instrumentées génèrent des données PSD réelles qui peuvent être reprogrammées dans la chambre, offrant un test de laboratoire reproductible qui suit l'environnement de distribution réel.
Quel support après-vente LIB fournit-il avec ses chambres de vibration ?
LIB soutient ses chambres de vibration avec unegarantie de 3 ans, support technique à vieet unservice tout-en-uncouvrant la consultation de projet, la configuration de la chambre, les conseils d'installation, la formation des opérateurs, l'étalonnage et la maintenance continue — afin que les laboratoires bénéficient d'une continuité de support aussi longtemps que la chambre est utilisée, pas seulement pendant la période de garantie.
|

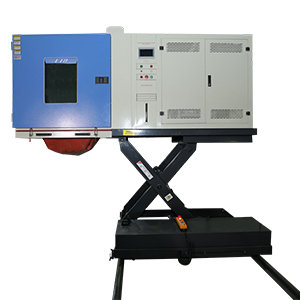

Chambre combinée température humidité vibration — pour les produits nécessitant une simulation simultanée du climat et du transport. |

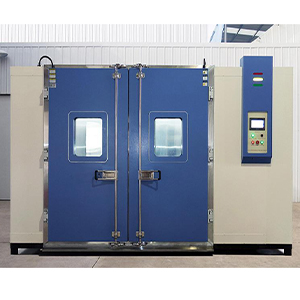

Chambre environnementale de plain-pied — pour les charges palettisées volumineuses ou les tests de distribution multi-unités. |
Chambre à température et humidité constantes — pour le stockage, la durée de conservation et le préconditionnement avant les tests de vibration. |
Un carton peut passer une inspection de surface et pourtant cacher une carte endommagée. La fatigue des soudures, la fissuration des circuits imprimés, le desserrage des connecteurs, le déplacement des câbles, la résonance et les défaillances fonctionnelles cachées sont les risques réels des vibrations de transport — et une chambre de vibration est le moyen de les découvrir avant qu'un client ne les trouve le premier. Un plan de test solide utilise le produit emballé complet, la norme applicable (ASTM D4169, ASTM D999, ASTM D4728 ou ISTA 3A) et des critères de réussite/échec liés à la fonction réelle du produit, pas seulement à l'état du carton.
Besoin d'aide pour faire correspondre une chambre de vibration à vos exigences d'emballage et de distribution ?Contactez LIB Environmental Simulation Industry pour des conseils de configuration de chambre, des fiches techniques, des devis ou une solution de test personnalisée adaptée à votre itinéraire d'expédition et à votre profil de risque produit.
Garantie de 3 ans | Support technique à vie | Réponse technique rapide
