Les ingénieurs et les équipes d'approvisionnement qui demandent « que peut tester une chambre à température et humidité constantes ? » cherchent généralement à résoudre l'un de ces trois problèmes : un produit échoue sur le terrain, une nouvelle conception nécessite des données de qualification avant son lancement, ou un laboratoire est en cours d'installation et doit spécifier l'équipement approprié. Ce guide répond directement à cette question, passe en revue les normes d'essai qui régissent les tests électroniques, alimentaires, cosmétiques et automobiles, compare côte à côte les types de chambres et montre comment les chambres à température et humidité constantes de LIB sont conçues pour fournir des résultats stables et reproductibles dans toutes ces applications.
Achambre à température et humidité constantesest une enceinte étanche qui maintient la température et l'humidité relative (HR) à des niveaux fixes — ou programmés avec précision — pendant des heures, des jours ou des mois. Contrairement à un simple four ou congélateur, elle contrôle simultanément la chaleur et l'humidité, ce qui permet à un laboratoire de reproduire à la demande le stress climatique réel. Les résultats typiques des tests incluent :
Résistance à la chaleur et au froid— ramollissement, gauchissement, fragilité, rétrécissement des joints, dérive des capteurs
Humidité et absorption d'humidité— corrosion, délaminage, perte de résistance d'isolement, gonflement
Exposition à la condensation— dommages dus à l'humidité en surface sur les PCB, lentilles, étiquettes et pièces peintes
Vieillissement accéléré et durée de conservation— vitesse de dégradation d'un matériau, d'une formule ou d'un joint de soudure sous contrainte
Comparaison de lots et qualification des fournisseurs— vérification que les pièces entrantes atteignent le même niveau de performance de base
Une chambre stable est importante car de petits écarts produisent des données trompeuses. Un point chaud de 3 °C peut ramollir une colle plus tôt que prévu, et un coin à faible humidité peut masquer une faiblesse de l'emballage qui se manifesterait autrement comme une défaillance réelle.
Avant d'exécuter un profil, un laboratoire doit définir la taille de l'échantillon, la chaleur de la charge vive, les conditions de fonctionnement de la chambre, les points de collecte de données, les critères de réussite/échec et le temps de récupération de l'échantillon. La plupart de ces paramètres sont déjà définis par une norme industrielle, le véritable travail consiste donc à faire correspondre la norme appropriée au produit.
Norme |
Application |
Conditions typiques |
ISO 16750-4 |
Électronique automobile, fonctionnement à haute température |
Stockage 85 °C / 48 h ; fonctionnement Tmax / 96 h |
IEC 60068-2-78 |
Produits électrotechniques, chaleur humide en régime permanent |
30±2 °C ou 40±2 °C à 85 %/93 % HR, 12 h à 56 jours |
IEC 60068-2-30 (Test Db) |
Chaleur humide cyclique avec condensation |
Cycles de 12 h + 12 h avec condensation en surface |
ICH Q1A(R2) |
Stabilité pharmaceutique |
25±2 °C/60±5 % HR (12 mois, longue durée) ; 40±2 °C/75±5 % HR (6 mois, accéléré) |
85 °C/85 % HR (style JEDEC) |
Durée de vie sous polarisation humide des semi-conducteurs / connecteurs |
1 000 h d'exposition continue |
Les défaillances dues à l'humidité sont souvent silencieuses — une carte peut fonctionner parfaitement dans des conditions ambiantes et ne développer un courant de fuite excessif qu'après plus de 500 heures à une HR élevée. Un plan de test pour les PCB doit suivre la variation de la résistance d'isolement, les cloques du vernis épargne, la corrosion du cuivre, l'adhérence du revêtement conforme et la prise de poids, en accordant une attention particulière à la contamination ionique sur les cartes à pas fin, qui peut former des chemins conducteurs à mesure que l'humidité s'accumule. Pour les boîtiers de semi-conducteurs et les connecteurs, 85 °C/85 % HR pendant 1 000 heures constitue une référence courante de durée de vie sous polarisation humide. Les blocs-batteries, les boîtiers de capteurs et les ensembles de câbles nécessitent généralement une surveillance électrique — les ports de câble et les ports de test latéraux permettent à un laboratoire de suivre la tension, la résistance, la rétention de capacité et la dérive sans ouvrir la chambre.
Les tests alimentaires suivent généralement une détérioration progressive plutôt qu'une défaillance soudaine. Les échantillons sont scellés et stockés à des points de durée de conservation courants — 25 °C/60 % HR, 30 °C/65 % HR ou 40 °C/75 % HR — puis évalués pour la texture, la couleur, l'odeur, l'activité de l'eau, le poids de l'emballage et la croissance microbienne. Les produits secs tels que les snacks cuits au four, les aliments pour animaux de compagnie, le thé, le café et les poudres d'assaisonnement sont particulièrement sensibles à l'humidité. Les tests d'emballage évaluent séparément l'intégrité du scellé, le délaminage, le frottement de l'encre, la perte de résistance à la compression du carton et le gondolage des sachets, un flux d'air uniforme étant nécessaire pour comparer équitablement les substrats revêtus par rapport aux non revêtus.
Les tests de stabilité peuvent révéler la séparation de phase, les changements de viscosité et de pH, les odeurs et couleurs anormales, les changements de numération microbienne et la perte de principe actif — ainsi que des problèmes d'emballage tels que le colmatage des pompes, les fuites au niveau du scellé du bouchon, l'effondrement des tubes et le décollement des étiquettes.
Une même pièce peut séjourner dans un terminal portuaire, fonctionner sous la chaleur du désert, rester dans un habitacle humide et faire face à des nuits froides tout au long de sa durée de vie. Les tests en chambre sur les plastiques intérieurs, les joints en caoutchouc, les adhésifs, les revêtements, les lampes, les interrupteurs, les capteurs et les calculateurs vérifient les changements dimensionnels, la perte de brillance, l'odeur, la condensation (fogging), les cloques de revêtement, la résistance de contact et la fonction après récupération. Les assemblages plus grands nécessitent souvent une chambre de plain-pied afin que la circulation d'air ne soit pas restreinte.
Facteur |
Chambre de paillasse |
Chambre de plain-pied |
Utilisation typique |
R&D, petites pièces, PCB, échantillons emballés |
Grands assemblages, cartons en vrac, lots multiples |
Volume |
~100 L–1000 L |
Sur mesure, à l'échelle de la pièce |
Flux d'air |
Compact, étroitement contrôlé |
Plus grand encombrement, nécessite des voies de circulation ouvertes |
Accès |
Porte avant, port de câble/test |
Porte pour le personnel, plusieurs ports de surveillance |
Convient le mieux pour |
Qualification des composants, cycles de test rapides |
Assemblages complets, contrôle qualité par lots de production |
 |
 |

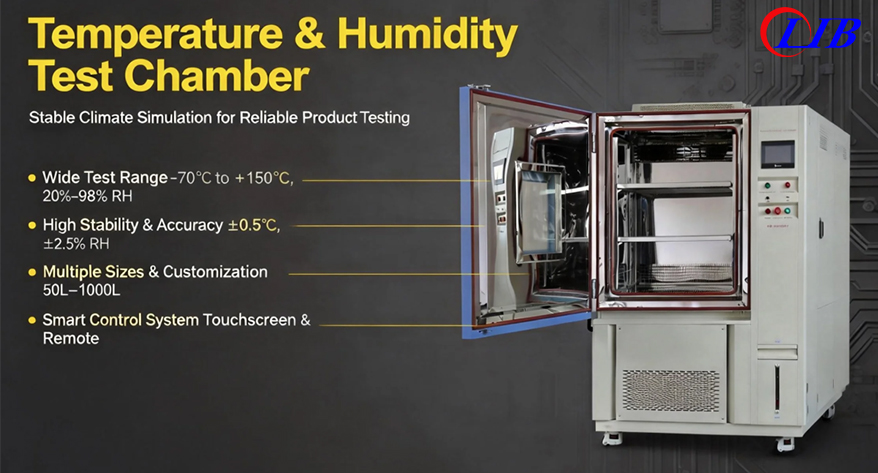

| Paramètre | Capacité disponible |
Plage de température |
-20 °C, -40 °C ou -70 °C en bas jusqu'à +150 °C |
Plage d'humidité |
20 %–98 % HR (plages personnalisées à partir de 10 % HR disponibles) |
Fluctuation de température |
±0,5 °C |
Écart de température |
±2,0 °C |
Écart d'humidité |
±2,5 % HR |
Vitesse de chauffage / refroidissement |
Chauffage à 3 °C/min ; refroidissement à 1 °C/min |
Plage de volume |
~100 L–1000 L, plus tailles personnalisées et de plain-pied |
Contrôle et accès |
Écran tactile couleur, liaison PC, interface LAN, port de test de câble |
Construction de la chambre |
Chambre de travail en acier inoxydable SUS304, fenêtre d'observation, étanchéité en silicone |
Systèmes de sécurité |
Surchauffe, surintensité, manque d'eau, fuite à la terre, protection de pression du réfrigérant |

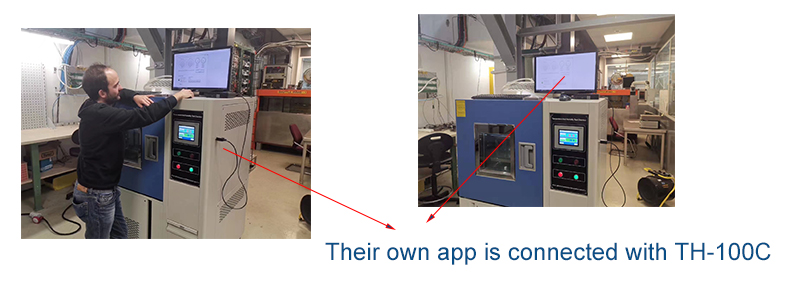

Pour les tests de longue durée, ce sont les petits détails techniques qui font la plus grande différence : un contrôle PID stable, un flux d'air constant, une alimentation en eau automatique, une purification de l'eau et un accès aux données à distance réduisent tous le risque qu'un test soit invalidé en cours de route. La sortie de câble latérale permet une surveillance électrique en direct pour les tests électroniques, et l'espace de travail en acier inoxydable est facile à nettoyer entre les tests alimentaires, cosmétiques et d'emballage.
Les laboratoires qui acquièrent une chambre à température et humidité constantes LIB suivent généralement le même processus : définition du profil de test et de la norme applicable, dimensionnement de la chambre et de la chaleur de la charge vive, confirmation des besoins en services (électricité, alimentation en eau, évacuation), installation et mise en service sur site, et formation des opérateurs sur les commandes à écran tactile et la configuration de l'enregistrement des données. Après l'installation, LIB fournit un support en matière d'étalonnage, d'inspection et de maintenance afin que les données de test restent comparables pendant toute la durée de vie de l'équipement.
À quoi sert une chambre à température et humidité constantes ?
Elle évalue comment la température et l'humidité affectent les produits, les emballages et les matériaux — en mesurant la résistance à la chaleur/au froid, l'absorption d'humidité, le risque de condensation, le taux de vieillissement et la durée de conservation.
Une chambre à température et humidité peut-elle tester des produits électroniques, alimentaires et des pièces automobiles dans le même laboratoire ?
Oui. La même plateforme de chambre peut qualifier des PCB, des capteurs et des batteries ; réaliser des études de durée de conservation des aliments et des emballages ; et tester les matériaux intérieurs automobiles et les calculateurs — la différence réside dans le profil de test (norme, plage de température/HR et durée), et non dans la catégorie d'équipement.
Quelle plage de température et d'humidité dois-je choisir, et quelle est la différence entre une chambre de paillasse et une chambre de plain-pied ?
Basez la plage sur les conditions de stockage, de transport et d'utilisation, ainsi que sur la norme applicable — une plage de laboratoire typique est de -40 °C à +150 °C à 20 %–98 % HR, avec -70 °C pour les tests à basse température sévères. Les chambres de paillasse conviennent aux petits échantillons de R&D ; les chambres de plain-pied offrent plus d'espace et de flux d'air pour les grands assemblages, les cartons en vrac ou plusieurs lots à la fois.
LIB offre-t-elle une garantie et un support après-vente à long terme ?
Oui. Les chambres LIB sont livrées avec unegarantie de 3 ans, soutenue parservice après-vente à viecouvrant l'étalonnage, l'inspection, les pièces de rechange et les conseils de maintenance — de sorte que les données de test restent comparables pendant toute la durée de vie de l'équipement, et pas seulement pendant la période de garantie.
Que comprend exactement le service tout-en-un de LIB ?
LIB soutient l'ensemble du cycle de vie du projet en interne : consultation sur les profils de test et les normes, conception et dimensionnement de la chambre, fabrication, installation et mise en service sur site, formation des opérateurs, et étalonnage et maintenance continus — un point de contact unique depuis la demande initiale jusqu'à des années de fonctionnement.
LIB peut-elle construire des chambres non standard ou personnalisées, et quelle est sa capacité de production ?
Oui. Au-delà des modèles standards de paillasse, verticaux et de plain-pied, les ingénieurs de LIBchambres non standard, entièrement personnaliséespour des volumes inhabituels, des plages de température/HR, des accès de câble/surveillance ou des exigences de manipulation des échantillons. Ceci est soutenu par uneligne de production entièrement internecouvrant les chambres de température et climatiques, les chambres de corrosion, les chambres IP de poussière et d'eau, les chambres de vieillissement et d'autres chambres d'essai spéciales.
 Chambre à température et humidité constantes de paillasse — encombrement réduit pour les tests R&D sur PCB, composants et petites pièces. |
— option de plus grand volume pour les assemblages de taille moyenne et le contrôle qualité par lots. |
|
— tests personnalisés à l'échelle de la pièce pour les assemblages automobiles, les cartons en vrac et la qualification en ligne de production. |

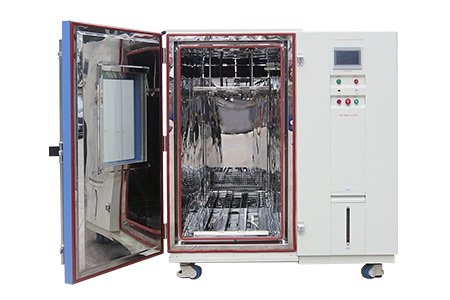

 Chambre d'essai de chaleur humide / condensation (IEC 60068-2-30) — test cyclique dédié pour les composants électroniques et les revêtements sensibles à la condensation. |
Choisir la bonne chambre à température et humidité constantes commence par votre profil de test, et non par le catalogue. Avant de demander un devis, définissez votre plage de température, la plage d'HR, le volume de la chambre, la chaleur de la charge vive, les besoins de surveillance/accès et la norme applicable. Xi'an LIB Environmental Simulation Industry construit des chambres d'essai de température, climatiques, de corrosion, IP poussière/eau, de vieillissement et spéciales depuis 2009, en assurant la conception, la production, l'installation et un service d'étalonnage à long terme.Contactez LIB dès aujourd'huipour obtenir une spécification de chambre, une proposition technique ou un devis personnalisé adapté aux risques climatiques réels de votre produit.
Garantie de 3 ans | Support technique à vie | Réponse technique rapide
