Un dispositif médical fini reste rarement dans une salle contrôlée. Il quitte l'usine, séjourne dans une soute non chauffée, attend dans un entrepôt froid, puis est finalement mis en marche dans une clinique qui peut être bien plus froide ou plus chaude que le laboratoire où il a été conçu. Chacune de ces étapes peut durcir un joint, atténuer un affichage, vider une batterie ou décaler une lecture de capteur — et la défaillance peut même ne pas apparaître avant que le dispositif ne se réchauffe et que de la condensation se forme à l'intérieur du boîtier.
Cet article explique pourquoi les tests de fiabilité à basse température sont importants pour les instruments médicaux, passe en revue les normes de test pertinentes, compare les types de chambres d'essai et montre comment unChambre d'essai de congélation industriellede LIB Industry Environmental Simulation aide les équipes d'ingénierie et de qualité à transformer le risque lié au froid en preuves documentées et reproductibles.
Le froid attaque simultanément les matériaux et l'électronique. Les plastiques deviennent cassants, les adhésifs perdent leur résistance au pelage, les lubrifiants s'épaississent et les câbles se rigidifient. Du côté électronique, la tension de la batterie chute, la synchronisation de l'oscillateur dérive, et les joints de soudure se contractent à un rythme différent de la carte de circuit imprimé sur laquelle ils sont montés.
Le danger ne s'arrête pas lorsque l'exposition au froid cesse. Un dispositif stocké à -30°C peut ne tomber en panne queaprèslorsqu'il retourne dans une pièce chaude, car l'humidité se condense sur une carte de circuit imprimé froide au moment où elle rencontre de l'air chaud et humide. C'est pourquoi un plan de test de fiabilité des dispositifs médicaux bien conçu vérifie trois fenêtres distinctes : les performances pendant l'exposition, les performances immédiatement après la récupération et les performances sur plusieurs cycles — et non pas un seul trempage à froid.
Une chambre d'essai de congélation industrielle reproduit ces conditions réelles de froid dans un environnement contrôlé, calibré et reproductible. Elle peut maintenir un dispositif fini, un sous-ensemble, un composant ou un envoi entièrement emballé à une consigne précise — sous tension ou hors tension — pendant que les ingénieurs enregistrent le temps de démarrage, les fuites, la dérive du capteur et l'erreur de mesure avant, pendant et après l'exposition. En bref : elle remplace les suppositions sur « à quel point le froid est trop froid » par des données sur lesquelles les équipes de conception et de qualité peuvent agir.
Les analyseurs, les sous-systèmes d'imagerie et les instruments de laboratoire combinent capteurs, optique, pompes et mécanique de précision. Les tests au froid peuvent révéler un démarrage retardé, une dérive d'étalonnage, des boîtiers fissurés ou des vannes paresseuses — par exemple, le temps de démarrage et l'erreur de mesure d'un analyseur de sang peuvent être enregistrés avant l'exposition, à la consigne et après récupération.Équipement de diagnostic.
Les lecteurs portatifs, les moniteurs portables et les équipements d'urgence subissent des variations de température plus larges que les systèmes hospitaliers fixes. Les tests doivent utiliser des niveaux de charge de batterie réalistes, car une batterie complètement chargée peut masquer les faiblesses de démarrage à froid, et doivent vérifier les boutons, les écrans tactiles, les connecteurs et les liaisons sans fil lorsque l'appareil est encore froid.Appareils portables et de soins à domicile.
Les cartes de circuits imprimés, les connecteurs, les joints, les câbles et les assemblages collés peuvent être isolés et testés individuellement, la résistance, l'appel de courant, le bruit du signal et l'isolement étant surveillés via un port de câble de la chambre d'essai — utile pour retracer une défaillance au niveau du système jusqu'à une pièce spécifique.Composants et sous-ensembles.
Norme / Réglementation |
Ce qu'elle couvre |
CEI 60068-2-1:2025, Essai A : Froid |
Sévérités préférées de +5, -5, -10, -20, -25, -33, -40, -50, -55 et -65°C, avec des durées préférées de 2, 16, 72 et 96 heures. L'air de la chambre d'essai doit être maintenu à ±2 K de la cible pendant l'état stationnaire (des tolérances plus larges s'appliquent aux sévérités les plus froides). |
CEI 60068-2-14, Variation de température |
Utilisée lorsque latransitionentre les températures — pas seulement le trempage à froid — est le mode de défaillance d'intérêt. La spécification du dispositif doit définir les températures basse/haute, le temps de rampe, le temps de séjour et le nombre de cycles. |
ISO 13485:2016 |
Une norme de management de la qualité, pas une spécification de température. Les clauses 7.3.6–7.3.7 exigent des plans de vérification et de validation documentés, des méthodes et des critères d'acceptation utilisant un produit représentatif. |
ASTM D4332-22 |
Régit le conditionnement des emballages avant la simulation de transport, généralement à -18 ±2°C (congelé) ou -55 ±3°C (cryogénique), choisi pour représenter le danger réel de distribution. |
FDA QMSR (21 CFR Part 820) |
À compter du 2 février 2026, intègre l'ISO 13485:2016 par référence. La FDA n'impose pas un profil de congélation universel unique — les fabricants doivent justifier les conditions de test, la sélection des échantillons et les critères d'acceptation en fonction de l'utilisation prévue et du risque. |
Test d'exposition à basse température— l'échantillon refroidit progressivement, se stabilise à la consigne, puis récupère, avec des limites de réussite/défaillance (temps de démarrage, intégrité de l'habitacle, précision de mesure) écritesavantl'essai. Un dispositif conçu pour un stockage à -20°C peut être qualifié à -30°C pendant 16 heures avec une récupération contrôlée de deux heures.
Test de cyclage thermique— fait passer l'échantillon entre deux extrêmes (par ex., -30°C à +60°C à 1–3°C/min), en le maintenant à chaque palier pendant 20 à 50 cycles, pour révéler les défaillances d'interface et de fatigue qu'un seul trempage ne détecterait pas. La récupération doit se faire dans un espace sec ou à humidité contrôlée pour éviter que la condensation ne fausse le résultat.
Test de fiabilité à long terme— dure 72 à 96 heures ou plus pour valider les allégations de stockage et la dégradation lente des matériaux, avec des contrôles fonctionnels périodiques tout au long.
Caractéristique |

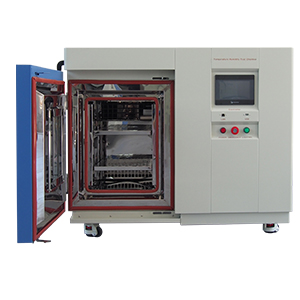

Chambre d'essai de paillasse / petite |
Chambre d'essai de congélation industrielle (LIB Industry) |
Chambre d'essai de plain-pied |
Espace de travail typique |
Moins de 100 L |
100–1 000 L (tailles personnalisées disponibles) |
Plusieurs mètres cubes |
Idéal pour |
Petits composants, contrôles ponctuels d'une seule unité |
Dispositifs portables/de diagnostic finis, sous-ensembles, envois emballés |
Palettes complètes, équipements volumineux, tests par lots de plusieurs unités |
Contrôle de la vitesse de refroidissement |
Souvent fixe ou limité |
Profils de rampe/palier/cycle programmables |
Programmable, rampe plus lente en raison du volume |
Coût et encombrement typiques |
Les plus bas |
Modéré |
Le plus élevé |
| Test sous tension pendant l'exposition | Accès aux câbles limité sur certains modèles |
Port de câble standard inclus |
Standard, avec plus d'options de routage |
|
 |
 |
Pour la plupart des laboratoires d'ingénierie et d'assurance qualité des dispositifs médicaux, la chambre d'essai de congélation industrielle de taille moyenne est le juste milieu pratique : assez grande pour les dispositifs finis et les colis d'expédition, mais encore assez rapide en vitesse de rampe et assez précise en uniformité pour supporter les protocoles CEI 60068-2-1 et 60068-2-14.
Capacité |
Performance |
Plage de température |
-120°C à +150°C |
Fluctuation de température |
±0,5°C |
Écart de température |
±2,0°C |
Vitesse standard de refroidissement / chauffage |
Refroidissement 1°C/min ; chauffage 3°C/min |
Refroidissement plus rapide (personnalisé) |
Jusqu'à 3°C/min |
Volume de l'espace de travail |
100–1 000 L, tailles personnalisées disponibles |
Construction intérieure |
Acier inoxydable SUS304, enceinte isolée, fenêtre d'observation |
Données et contrôle |
Écran tactile programmable, enregistrement de la courbe de température, USB / RS485 / Ethernet |
| Protection de sécurité | Surtempérature, surintensité, haute pression du fluide frigorigène, fuite à la terre |
| |
La réfrigération mécanique en cascade maintient un fonctionnement stable à très basse température, la circulation d'air à pales multiples réduit les points chauds et froids dans l'espace de travail, une fenêtre chauffante anti-buée permet une inspection visuelle en cours de test, et un port de câble de 50 mm prend en charge les tests sous tension et les mesures externes — tout pouvant être redimensionné ou reconfiguré en fonction d'un échantillon spécifique et de l'agencement du laboratoire.
|
|
|

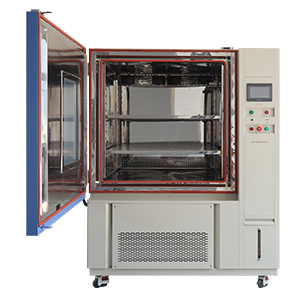

| Chambre d'essai de température et d'humidité— combine le froid et l'humidité contrôlés dans un seul profil, utile lorsque la spécification d'un dispositif exige à la fois des tests de chaleur humide et de condensation en plus de l'exposition au froid. | Chambre d'essai aux chocs thermiques— déplace les échantillons entre des zones chaudes et froides en quelques secondes plutôt qu'en minutes, pour les produits où une transition de température rapide — et pas seulement un froid stable — est le mode de défaillance préoccupant. | Chambre d'essai environnementale de plain-pied— une option de plus grand volume pour les laboratoires qui doivent tester par lots plusieurs unités finies ou des palettes d'expédition complètes sous un seul profil. |
Les chambres d'essai de simulation environnementale de LIB Industry sont conçues, construites et mises en service comme un projet complet, et non comme une simple boîte. Chaque chambre d'essai qui quitte l'usine subit un test de fonctionnement de 72 heures et un étalonnage complet avant l'expédition. Après l'installation, les clients bénéficient d'une assistance pour la mise en route sur site ou à distance et d'une formation des opérateurs afin que le personnel de laboratoire puisse exécuter correctement les profils conformes aux normes CEI/ASTM dès le premier jour, avec le soutien de la garantie de trois ans de LIB Industry et un suivi technique continu assuré par ses équipes de service après-vente et locales.(Des photos de sites, des enregistrements d'installation et des documents de formation issus de projets LIB Industry réalisés sont disponibles sur demande.)
À quoi sert une chambre d'essai de congélation industrielle dans les tests d'instruments médicaux ?
Elle expose des dispositifs, des composants ou des envois emballés à des basses températures contrôlées pour vérifier la survie au stockage, le démarrage à froid, la précision fonctionnelle, l'intégrité des matériaux et les performances après récupération.
Pourquoi l'uniformité de la température est-elle importante pour les tests de fiabilité ?
Une température non uniforme dans l'espace de travail signifie que les échantillons placés à différents endroits subissent des niveaux de contrainte différents, ce qui rend les défaillances plus difficiles à comparer. Un écart de ±2°C et une fluctuation de ±0,5°C assurent une exposition homogène dans toute la chambre d'essai pleinement chargée.
Quelle température une chambre d'essai doit-elle atteindre pour les tests de dispositifs médicaux ?
Cela dépend des allégations de stockage, de transport et d'utilisation du dispositif, ainsi que de la norme applicable — la CEI 60068-2-1 répertorie les sévérités préférées de +5°C jusqu'à -65°C ; la consigne doit donc provenir de l'analyse des risques et de la spécification, et non d'une valeur par défaut unique.
Une chambre d'essai de congélation peut-elle tester un dispositif sous tension ?
Oui — les chambres d'essai dotées d'un port de câble (les chambres standard de LIB Industry comprennent un port de 50 mm) permettent de faire passer des câbles d'alimentation et de mesure externes dans l'espace de travail, de sorte que les dispositifs puissent être surveillés en direct pendant l'exposition.
Les chambres d'essai LIB Industry peuvent-elles être personnalisées pour un programme de test spécifique ?
Oui. La taille de l'espace de travail, la vitesse de refroidissement, les ports, les étagères, les fixations et les connexions de données peuvent tous être configurés en fonction de l'échantillon, du profil de test et des exigences de documentation du laboratoire.
Une chambre d'essai de congélation industrielle transforme le risque lié au froid en preuves mesurables — mais seulement si l'état de l'échantillon, la température, la rampe, le palier, la récupération et les critères d'acceptation sont définis avant le début des tests. Xi'an LIB Industry Environmental Simulation conçoit, construit, installe et étalonne des chambres d'essai pour correspondre au dossier de risque d'un dispositif et à la norme applicable.
Chaque chambre d'essai LIB Industry est livrée avec une garantie de 3ans de garantie, et les clients continuent de recevoirsupport technique à vie— des conseils de maintenance, une assistance en pièces détachées et un service après-vente — aussi longtemps que l'équipement est en service.
Contactez LIB Industry dès aujourd'huipour demander une fiche technique de chambre d'essai, une proposition de test au froid personnalisée ou un devis pour la plage de température, la taille de l'espace de travail et les exigences de validation de votre appareil.
