Comment une chambre de cyclage thermique JESD22-A104 améliore-t-elle la fiabilité des ECU automobiles ?

Les calculateurs automobiles tombent rarement en panne parce qu'un composant devient simplement trop chaud ou trop froid. Le plus grand défi est la variation répétée de température. Les démarrages à froid, la chaleur du compartiment moteur, les cycles de charge, les commutations de puissance et les variations environnementales provoquent tous une dilatation et une contraction continues entre les différents matériaux à l'intérieur d'un calculateur.

Les joints de soudure, les stratifiés de PCB, les boîtiers de semi-conducteurs, les connecteurs et les boîtiers ont chacun des coefficients de dilatation thermique (CTE) différents. Après des milliers de cycles, les contraintes mécaniques accumulées peuvent entraîner une fatigue des soudures, des défauts électriques intermittents, des erreurs de communication ou une défaillance complète.

UneJESD22-A104 Temperature Cycling Chamberrecrée cette contrainte dans des conditions contrôlées, aidant les fabricants à détecter les risques de fiabilité avant la validation du véhicule et la production en série. Cela nécessite un contrôle précis de la température, des performances de cyclage stables, une capacité de charge thermique suffisante et la possibilité de surveiller les calculateurs sous tension pendant l'essai.

Vous ne savez pas quelle configuration de chambre convient à votre programme de calculateurs ?Parlez à un ingénieur d'essai LIB— nous vous aiderons à adapter la plage de température, la charge thermique et les interfaces de câbles à votre plan de qualification, gratuitement.

Qu'est-ce qu'une chambre de cyclage thermique JESD22-A104 ?

Une chambre de cyclage thermique JESD22-A104 est une chambre d'essai environnementale conçue pour évaluer les composants et assemblages électroniques sous exposition répétée à des températures hautes et basses.

La norme JESD22-A104, développée par le JEDEC, se concentre sur les essais de cyclage thermique pour les dispositifs à semi-conducteurs, les boîtiers et les interconnexions de soudure. Dans les applications automobiles, cette méthode est largement utilisée pour :

• Calculateurs automobiles

• Assemblages de PCB

• Modules de commande électroniques

• Boîtiers de semi-conducteurs

• Évaluation de la fiabilité des joints de soudure

Contrairement aux simples essais de stockage à température, le cyclage thermique crée des contraintes mécaniques en changeant de température de manière répétée entre des extrêmes définis. Cela révèle des faiblesses cachées qui peuvent ne pas apparaître lors des essais fonctionnels normaux.

Par exemple, un calculateur peut passer une inspection à température ambiante, mais développer des défaillances de communication CAN intermittentes lorsqu'il est exposé à un cyclage thermique répété. Les essais JESD22-A104 aident à reproduire ces conditions et à relier les défaillances aux contraintes liées à la température.

Pourquoi les calculateurs automobiles nécessitent des essais de cyclage thermique

L'électronique automobile moderne combine de multiples matériaux avec des caractéristiques de dilatation thermique différentes, notamment :

• Circuits en cuivre

• Matériaux de PCB FR-4

• Boîtiers de semi-conducteurs en silicium

• Alliages de soudure

• Boîtiers en aluminium

• Joints et adhésifs polymères

Lorsque la température change de manière répétée, ces matériaux se dilatent et se contractent à des taux différents. Les contraintes mécaniques résultantes se concentrent dans les zones vulnérables telles que les joints de soudure, les coins de BGA, les broches de connecteur et les points de montage des composants.

Par exemple, un calculateur installé près d'un moteur peut subir :

• Démarrages à froid à basse température en hiver

• Fonctionnement à haute température près du moteur

• Changements rapides de température pendant le fonctionnement du véhicule

• Chaleur générée par l'électronique de puissance

Les véhicules électriques créent des défis thermiques supplémentaires. Les contrôleurs de batterie, les contrôleurs de moteur et les systèmes de gestion de l'énergie subissent la chaleur générée par les pertes de commutation, les cycles de charge et les changements du système de refroidissement.

Les essais de cyclage thermique aident à détecter :

• Fatigue des joints de soudure

• Fissuration des BGA

• Délaminage du PCB

• Augmentation de la résistance de contact des connecteurs

• Endommagement des boîtiers de semi-conducteurs

• Déformation du boîtier et de l'étanchéité

De nombreuses défaillances de calculateurs sont intermittentes plutôt que permanentes. Une fissure peut ne s'ouvrir qu'à basse ou haute température, provoquant de brèves interruptions de communication, des réinitialisations du calculateur ou des codes de diagnostic. Les essais de cyclage thermique rendent ces défaillances reproductibles et mesurables.

Exigences de l'essai de cyclage thermique JESD22-A104

La norme JESD22-A104 évalue les composants électroniques par des transitions de température répétées dans un environnement gazeux. Le profil d'essai est déterminé par plusieurs paramètres critiques :

• Température basse (Tmin)

• Température haute (Tmax)

• Temps de maintien

• Vitesse de rampe de température

• Nombre de cycles

• Température de l'échantillon (pas la température de l'air de la chambre)

Laproduittempérature est plus importante que la température de l'air de la chambre. Un essai correctement conçu nécessite une vérification à l'aide de thermocouples fixés à l'échantillon lui-même, et non pas seulement au capteur de la chambre.

Conditions de température courantes de la norme JESD22-A104.01 :

Pour les essais de fiabilité des interconnexions de soudure, les pratiques courantes incluent :

• Vitesses de rampe contrôlées, généralement ≤15°C/min (10-14°C/min de préférence)

• Modes de maintien 1 à 4, nécessitant un temps de séjour minimum de 1/5/10/15 minutes à chaque extrême

• 1 à 2 cycles/heure pour les travaux de soudure, les temps de cycle inférieurs à 30 minutes étant généralement évités

• Surveillance précise de la température de l'échantillon, pas seulement de l'air de la chambre

• Transfert de charge entre deux chambres effectué en moins d'une minute

La condition sélectionnée doit correspondre à l'application automobile réelle et au document de qualification applicable (JESD22-A104, AEC-Q100/Q200, ISO 16750-4, ou la spécification propre du constructeur basée sur la norme LV 124). Un profil plus sévère ne signifie pas toujours un meilleur essai — des contraintes excessives peuvent créer des défaillances qui ne se produisent jamais en utilisation réelle du véhicule, faisant perdre du temps à poursuivre un faux problème.

Comment réaliser les essais de cyclage thermique des calculateurs automobiles

Un essai de cyclage thermique fiable pour calculateurs doit être conçu en fonction de l'application du produit, de l'environnement d'installation et des mécanismes de défaillance attendus. Un profil de température générique peut ne pas représenter fidèlement les conditions réelles du véhicule.

Étape 1 — Définir le profil de cyclage thermique

Avant les essais, les ingénieurs doivent déterminer :

• Température minimale et maximale

• Nombre de cycles

• Vitesse de rampe de température

• Temps de maintien

• Condition d'essai sous tension ou hors tension

• Exigences de surveillance électrique

Pour la qualification des calculateurs automobiles, des profils tels que -40°C à +125°C sont couramment utilisés, mais la condition correcte dépend de l'emplacement dans le véhicule, du type de composant et des exigences du constructeur. Un calculateur de groupe motopropulseur, un système de gestion de batterie et un module d'électronique d'habitacle peuvent nécessiter des conditions différentes car leurs environnements de fonctionnement diffèrent.

Étape 2 — Installer les échantillons de calculateurs et les capteurs de température

Le calculateur doit être installé avec des montages qui permettent une circulation d'air suffisante autour de l'échantillon. Les capteurs de température doivent être placés à des endroits critiques, tels que :

• Boîtiers de processeur

• Composants de puissance

• Zones centrales du PCB

• Sections de connecteurs

Un profil de température mesuré dans une chambre vide ne représente pas la condition réelle d'un essai avec calculateur chargé — vérifiez toujours avec les montages réels, les câbles et la masse de l'échantillon installés.

Étape 3 — Surveiller les performances électriques pendant l'essai

De nombreux essais de calculateurs automobiles nécessitent un fonctionnement sous tension pendant le cyclage thermique. La surveillance typique comprend :

• Courant d'alimentation

• Communication CAN / LIN / Ethernet

• Signaux de sortie

• Événements de réinitialisation

• Changements de résistance

Une chambre adaptée doit fournir des ports d'accès pour câbles étanches afin de connecter l'équipement de surveillance externe sans compromettre l'étanchéité de la chambre. Enregistrez séparément la température de l'air de la chambre et celle du produit — un calculateur chargé peut avoir un retard de plusieurs minutes par rapport à la lecture de l'air.

Étape 4 — Analyser les défaillances après cyclage

Après avoir terminé l'essai, les ingénieurs évaluent si le calculateur répond aux exigences fonctionnelles et structurelles. L'analyse des défaillances peut inclure :

• Inspection visuelle

• Inspection par rayons X

• Analyse en coupe transversale / dye-and-pry (teinture et extraction)

• Comparaison des performances électriques

• Examen des joints de soudure

Le rapport final doit inclure le profil d'essai, les données de température de l'échantillon, le nombre de cycles, les résultats de surveillance électrique et les conditions de défaillance. C'est ce qui transforme le cyclage thermique d'une simple exposition environnementale en une évaluation de fiabilité défendable.

Comment choisir une chambre de cyclage thermique pour les essais de calculateurs

La sélection d'une chambre JESD22-A104 nécessite plus que de vérifier une plage de température sur une fiche technique. La chambre doit correspondre à la taille du calculateur, à sa consommation d'énergie, au profil d'essai et aux exigences de surveillance.

Plage de température et capacité de cyclage— L'électronique automobile nécessite couramment des plages de -40°C à +125°C, -40°C à +150°C, ou, pour les environnements extrêmes, jusqu'à -70°C. La chambre doit maintenir les deux extrêmes de manière stable tout en contrôlant la vitesse de transition spécifiée par la norme.

Capacité de charge thermique pour les essais de calculateurs sous tension— Les calculateurs sous tension génèrent de la chaleur supplémentaire à l'intérieur de la chambre. Tenez compte du nombre de calculateurs testés simultanément, de la puissance de fonctionnement des calculateurs, de l'absorption de chaleur des montages et des équipements de câblage/surveillance. Une chambre avec une capacité de charge thermique insuffisante peut atteindre la consigne de température de l'air mais ne pas parvenir à amener l'échantillonà la température requise.

Taille de la chambre et conception de la circulation d'air— L'espace de travail doit avoir de la place pour les échantillons de calculateurs, les montages, les capteurs et les connexions de câbles. Un volume plus grand n'est pas automatiquement meilleur — une circulation d'air uniforme autour de l'échantillon compte plus que la capacité brute.

Traversées électriques et surveillance des données— Une chambre adaptée doit prendre en charge les traversées pour CAN, LIN, Ethernet, thermocouple et mesure de résistance afin que les ingénieurs puissent surveiller le comportement du calculateur en continu sur des milliers de cycles.

Encore en train de comparer les spécifications des chambres entre fournisseurs ?Envoyez-nous les dimensions de votre calculateur, sa consommation électrique et la norme viséeet nous vous recommanderons une configuration — sans engagement.

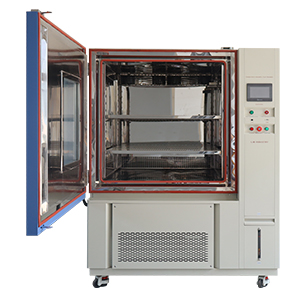

Chambre de cyclage thermique LIB JESD22-A104 pour l'électronique automobile

Xi'an LIB Environmental Simulation Industry conçoit et fabrique des chambres d'essai environnementales depuis 2009, avec des équipements déployés dans les laboratoires de fiabilité de l'électronique automobile, des semi-conducteurs et des PCB. Les chambres LIB pour les essais de calculateurs sont configurables en termes de plage de température, de taille de chambre, de charge thermique, d'accès pour câbles et de systèmes de surveillance, et prennent en charge :

• Essais de cyclage thermique JESD22-A104

• Validation de la fiabilité des calculateurs automobiles

• Qualification des composants électroniques

• Essais de contrainte thermique des PCB

• Évaluation de la durabilité environnementale

Spécifications clés :

Paramètre	Spécification
Plage de température	-20°C à +150°C / -40°C à +150°C / -70°C à +150°C
Vitesse de chauffage et refroidissement	10°C/min en standard ; configuration 15°C/min disponible
Fluctuation de température	±0.5°C
Écart de température	±2.0°C
Capacité de l'espace de travail	100 L – 1,000 L
Charge thermique nominale	1,000 W
Contrôleur	Écran tactile programmable
Communication	Ethernet / USB
Matériau intérieur	SUS304 stainless steel
Réfrigération	Système de compression mécanique
Niveau sonore maximum	65 dBA

Conçu pour les programmes de fiabilité à long terme

Les essais de fiabilité automobile impliquent souvent des centaines ou des milliers de cycles sur des semaines de fonctionnement continu. Les chambres LIB sont construites pour un cyclage stable de longue durée avec des profils programmables, un fonctionnement automatique des cycles, un enregistrement des données, une circulation d'air forcée et des montages d'essai personnalisés. Pour les essais de calculateurs sous tension, des ports de câble étanches permettent la connexion à des systèmes de surveillance externes sans compromettre les performances de la chambre.

Solutions personnalisées pour les essais automobiles

Différents composants automobiles nécessitent des configurations d'essai différentes. LIB personnalise les chambres en fonction des dimensions du calculateur, du nombre d'échantillons, de la génération de chaleur, des interfaces de câble, de la conception des montages et des profils de température spéciaux — afin que vous ne soyez pas obligé d'adapter votre plan d'essai à un boîtier standard fixe du commerce.

Demander un devis personnalisé → Indiquez-nous le type de votre calculateur, la norme visée (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124) et le nombre d'échantillons, et nos ingénieurs vous proposeront une configuration de chambre sous 1 jour ouvrable.

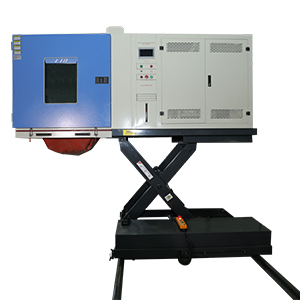

Équipements connexes pour les essais de fiabilité automobile

La qualification des calculateurs s'arrête rarement au cyclage thermique. Les fabricants l'associent généralement à d'autres essais environnementaux pour valider la fiabilité complète du produit. LIB fournit la gamme complète :

Parcourir la gamme complète de chambres d'essai LIB →ou contactez-nous pour un plan d'essai combiné thermique + vibration pour un seul programme de calculateur.

Une chambre de cyclage thermique JESD22-A104 aide les fabricants automobiles à identifier les risques de fiabilité cachés causés par les contraintes thermiques répétées. Pour les applications de calculateurs, un contrôle précis de la température du produit, des vitesses de rampe contrôlées, une capacité de charge thermique suffisante et une surveillance électrique sont essentiels pour obtenir des résultats significatifs.

La sélection de la chambre doit commencer par la taille du calculateur, la puissance de fonctionnement, la plage de température, les exigences de cycle, les connexions de surveillance et la norme de qualification applicable — et non pas seulement une plage de température sur une fiche technique.

En combinant un contrôle fiable de la température avec une configuration axée sur l'application, les chambres de cyclage thermique LIB aident les fabricants d'électronique automobile à améliorer la durabilité des produits et à réduire les défaillances inattendues lors de la validation et de la production des véhicules.

Questions fréquemment posées

À quoi sert une chambre de cyclage thermique JESD22-A104 ?Elle est utilisée pour évaluer les composants, les assemblages de PCB, les joints de soudure et les systèmes électroniques automobiles sous des changements répétés de températures hautes et basses afin d'identifier les défaillances par fatigue thermique avant la validation du véhicule.

Quelle est la différence entre le cyclage thermique et l'essai de choc thermique ?Le cyclage thermique contrôle les vitesses de transition et les temps de maintien pour simuler des changements environnementaux répétés. Le choc thermique utilise des transitions beaucoup plus rapides entre les zones, créant des gradients thermiques plus forts et un mécanisme de défaillance différent.

Les essais de calculateurs peuvent-ils être effectués sous tension ?Oui. Le cyclage thermique d'un calculateur sous tension peut surveiller la communication CAN, LIN et Ethernet, la consommation de courant, les sorties et les événements de réinitialisation, à condition que la chambre dispose d'un accès pour câble étanche et de contrôles de sécurité appropriés.

Comment sélectionner la bonne chambre de cyclage thermique ?Tenez compte de la taille du calculateur, du nombre d'échantillons, de la génération de chaleur, de la plage de température requise, du nombre de cycles, des besoins de surveillance électrique et de la norme applicable.

Quelle garantie LIB offre-t-elle sur ses chambres de cyclage thermique ?Chaque chambre LIB, y compris les configurations JESD22-A104 pour les essais de calculateurs automobiles, est livrée avec une garantie standard de 36 mois (3 ans) couvrant le système de réfrigération, le contrôleur et les composants principaux — bien au-delà de la garantie de 12 mois courante chez de nombreux concurrents, ce qui reflète la confiance dans la durabilité de l'espace d'essai en SUS304 et du système de compression mécanique.

LIB fabrique-t-elle uniquement des chambres de cyclage thermique ?Non. Au-delà des chambres de cyclage thermique JESD22-A104, LIB fabrique une gamme complète d'équipements d'essai environnementaux, notamment des chambres de température et d'humidité, des chambres de choc thermique, des systèmes d'essai de vibration, des chambres d'altitude/basse pression et des chambres d'essai au brouillard salin/corrosion — permettant aux fabricants d'électronique automobile de se procurer un laboratoire d'essai de fiabilité complet auprès d'un seul fournisseur.
