AMini Chambre Climatiqueest utilisée lorsque la quantité d'échantillons est limitée mais que la précision de température doit rester rigoureuse. Les composants électroniques, les batteries, les capteurs, les polymères, les revêtements et les emballages médicaux nécessitent souvent une exposition au froid, au sec ou à des cycles de température avant d'être homologués. Ce guide explique pourquoi la maintenance d'une mini chambre climatique est importante, comment réaliser un étalonnage correct, quels paramètres de la norme IEC 60068 doivent figurer dans un plan d'essai et comment la Mini Chambre Climatique de LIB Industry se compare aux autres formats de chambres. Deux mesures déterminent si un résultat est fiable : l'uniformité de température, qui compare différents points à l'intérieur de la chambre, et la fluctuation de température, qui indique l'amplitude de dérive d'un point au fil du temps. Sans enregistrement des données de la chambre et un certificat d'étalonnage valide, un essai échoué est difficile à expliquer et un essai réussi difficile à croire.
Une chambre compacte réagit rapidement, ce qui raccourcit les cycles d'essai en R&D — mais cela signifie aussi qu'un passage d'air obstrué, une étagère surchargée ou un joint de porte usé peut modifier rapidement le champ thermique.
L'échantillon est jugé en fonction de l'air qu'il reçoit réellement, et pas seulement de l'afficheur du régulateur. Une mauvaise uniformité peut laisser un échantillon plus froid qu'un autre ; une fluctuation excessive peut stresser un circuit imprimé ou un capteur de manière imprévue. Un entretien régulier maintient le ventilateur, le joint, l'enceinte de travail, le régulateur et les dispositifs de sécurité en bon état. L'étalonnage apporte la preuve : comparer les relevés de la chambre à des capteurs de référence traçables en des points choisis permet de déterminer si la chambre est apte aux essais de qualification, au contrôle à réception, à la validation de produit ou aux contrôles de stabilité.
La maintenance quotidienne doit être simple, reproductible et centrée sur les éléments qui influent directement sur la stabilité de la chambre.
· Vérifier l'intérieur de la chambre avant chaque essai.
Enlever les débris, les chutes d'emballage, le ruban adhésif, les copeaux métalliques et les éclaboussures. Nettoyer l'enceinte de travail en acier inoxydable avec un chiffon non corrosif si nécessaire. Ne pas placer d'échantillons contre la sortie d'air arrière ni contre le ventilateur de circulation — un seul gabarit surdimensionné peut perturber l'écoulement de l'air.
· Inspecter le joint de porte et la fenêtre d'observation.
Un joint desserré, une accumulation de givre ou une porte mal fermée peut provoquer des fuites, ce qui se traduit souvent par un refroidissement lent, une fluctuation de température instable ou de la condensation près de la fenêtre. Vérifier la zone d'étanchéité et fermer l'obturateur du port de câble lorsqu'il n'est pas utilisé.
· Laisser la circulation d'air libre.
Laisser de l'espace autour de chaque échantillon. Pour les cartes électroniques, placer les supports sur les étagères plutôt que sur le fond de la chambre ; pour les accumulateurs ou les pièces en plastique, éviter un empilage dense sauf si le plan d'essai exige cette condition de charge.
· Contrôler le régulateur et les alarmes.
Avant un essai long, vérifier le profil, la vitesse de rampe, le temps de maintien et les seuils d'alarme, y compris la protection contre la surchauffe, la surintensité, la haute pression du fluide frigorigène, le manque d'eau et les fuites à la terre.
Fréquence |
Task |
Pourquoi c'est important |
Hebdomadaire |
Nettoyer les étagères, la paroi intérieure et la zone de drainage |
Prévient la contamination et l'accumulation de glace |
Hebdomadaire |
Examiner l'historique des alarmes |
Détecte précocement des problèmes de compresseur ou de capteur |
Hebdomadaire |
Exporter les fichiers d'enregistrement des données de la chambre |
Conserve les preuves pour les rapports et les audits |
Mensuel |
Vérifier le joint de porte et le port de câble |
Réduit les fuites et les fluctuations anormales |
Mensuel |
Comparer l'affichage avec un capteur de référence |
Détecte une dérive avant l'étalonnage formel |
Mensuel |
Sauvegarder les programmes d'essai courants |
Évite la perte de profils validés |
L'étalonnage doit refléter l'utilisation réelle de la chambre — une chambre fonctionnant principalement à +85°C pour le vieillissement n'a pas besoin de la même sélection de points qu'une chambre utilisée pour le criblage à froid à -70°C.
Préparer des capteurs de référence étalonnés— un thermomètre de référence, une sonde PT100, un thermocouple ou un enregistreur de données muni d'un certificat valide, plus précis que la tolérance à vérifier. Faire passer les câbles par le port de câble et bien l'étancher.
Sélectionner les points d'étalonnage: généralement -40°C, -20°C, 0°C, +25°C, +85°C, +150°C, plus -70°C pour les travaux au froid, ainsi que les points de consigne les plus utilisés en production. Stabiliser pendant 30 à 60 minutes après avoir atteint le point de consigne avant d'enregistrer.
Placer les capteurs pour un essai d'uniformité— centre et coins pour un contrôle en chambre vide, positions réelles des échantillons pour un contrôle en charge. Un certificat en chambre vide peut ne pas décrire le comportement avec un montage dense installé.
Stabiliser et enregistrer la fluctuation.La fluctuation est la différence entre la valeur maximale et la valeur minimale en un point pendant une période définie ; l'uniformité compare les points au même instant. L'enregistrement des données étaye le rapport d'étalonnage.
Ajuster ou documenter l'écart.Si l'affichage diffère de la référence, vérifier d'abord l'emplacement du capteur, l'étanchéité du câble, l'état de charge et le temps de stabilisation. Le certificat doit indiquer les relevés avant et après ajustement.
Référence d'essai |
Objectif |
Paramètres à inscrire dans le plan |
IEC 60068-2-1, Essai A : Froid |
Stockage ou fonctionnement à basse température |
-20°C, -40°C ou -70°C ; sous tension ou hors tension ; emballé ou non ; temps de stabilisation ; exposition 2h, 16h, 72h ou 96h |
IEC 60068-2-2, Essai B : Chaleur sèche |
Stockage ou fonctionnement à haute température |
+70°C, +85°C, +105°C ou +150°C ; sous tension ou hors tension ; temps de stabilisation ; exposition 2h, 16h, 72h ou 96h |
IEC 60068-2-14, Essai N |
Effet de la variation de température |
Basse température, haute température, temps de maintien, temps de transfert ou vitesse de variation, nombre de cycles |
« Essai de cyclage en température » seul est trop vague. Un plan utile indique : -40°C à +85°C, maintien de 30 min à chaque point, 5 cycles, chauffage 3°C/min, refroidissement 1°C/min, échantillon hors tension, intervalle d'enregistrement 1 min.
Fluctuation excessive: fuite de porte, réglages instables du régulateur, mauvais contact du capteur, flux d'air obstrué ou charge dissipant de la chaleur — vérifier d'abord le joint, le port de câble, l'emplacement de l'échantillon et le dégagement pour l'air.
Mauvaise uniformité: fréquente lorsque les échantillons sont trop serrés. Déplacer un gabarit de 50 mm par rapport à la sortie d'air peut modifier le résultat ; si la chambre est conforme à vide mais pas en charge, revoir la disposition de la charge.
Absence d'enregistrement de données: un rapport sans courbe de température est une preuve faible. Enregistrer le point de consigne, la température réelle, l'heure, les événements d'alarme, l'opérateur, l'identifiant de l'échantillon et le nom du programme ; conserver les données brutes avec le rapport et le certificat d'étalonnage pour les essais destinés aux clients.

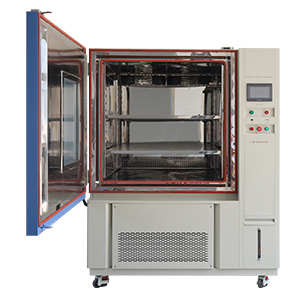

La Mini Chambre Climatique de LIB Industry est conçue pour les laboratoires nécessitant un faible encombrement tout en offrant une large couverture de température et une régulation stable.
Item |
Spécification ou caractéristique |
Volume utile |
50 L ou 80 L |
Espace interne |
320 × 350 × 450 mm ou 400 × 400 × 500 mm |
Options de plage de température |
-20°C à +150°C, -40°C à +150°C, ou -70°C à +150°C |
Fluctuation de température |
±0,5°C |
Écart ou uniformité de température |
±2,0°C |
Vitesse de chauffage et de refroidissement |
3°C/min en chauffage, 1°C/min en refroidissement |
Commande et données |
Écran tactile LCD programmable, connexion Ethernet |
Structure de la chambre |
Intérieur en acier inoxydable SUS304, trou de câble, deux étagères |
La chambre associe une enceinte de travail résistante à la corrosion, une carrosserie extérieure en acier revêtu, une isolation, un éclairage intérieur et une fenêtre d'observation. Les profils programmables permettent à une seule unité d'enchaîner stockage au froid, chaleur sèche et cyclage en température sans intervention manuelle — ce qui a un impact direct sur la maintenance décrite ci-dessus, car moins de reconfigurations manuelles signifient moins de risques qu'un joint desserré ou un seuil d'alarme mal programmé passe inaperçu.
Le choix entre une mini chambre de paillasse et une chambre walk-in de plus grande taille dépend du volume d'échantillons et de la configuration de la charge, pas seulement du budget :
Facteur |
Mini Chambre Climatique (50–80 L) |
Chambre Climatique Walk-In |
Volume d'échantillons |
Petits lots, composants individuels |
Plusieurs grands assemblages ou racks simultanément |
Contrôle de l'uniformité de température |
Plus strict, plus facile à maintenir à ±2,0°C dans un petit volume |
Nécessite une ingénierie de circulation d'air plus poussée pour maintenir l'uniformité |
Encombrement |
De paillasse, espace de laboratoire minimal |
Salle dédiée, surface au sol importante |
Cas d'utilisation typique |
Criblage R&D, contrôle à réception, qualification de petits lots |
Essais d'assemblages complets ou production multi-unités |
Rapidité de réponse aux changements de consigne |
Rapide, idéal pour les plans d'essai à cycles courts |
Plus lente en raison du plus grand volume d'air |
Xi'an LIB Environmental Simulation Industry fabrique des chambres d'essais environnementaux depuis 2009, couvrant la conception, la production, la vente et le service. Sa gamme comprend des chambres de température et climatiques, des chambres de corrosion, des chambres de protection IP (poussière et eau), des chambres de vieillissement et des chambres d'essai spéciales — de sorte qu'un laboratoire démarrant avec une Mini Chambre Climatique pour le criblage R&D puisse évoluer vers des équipements de qualification plus importants du même fournisseur.

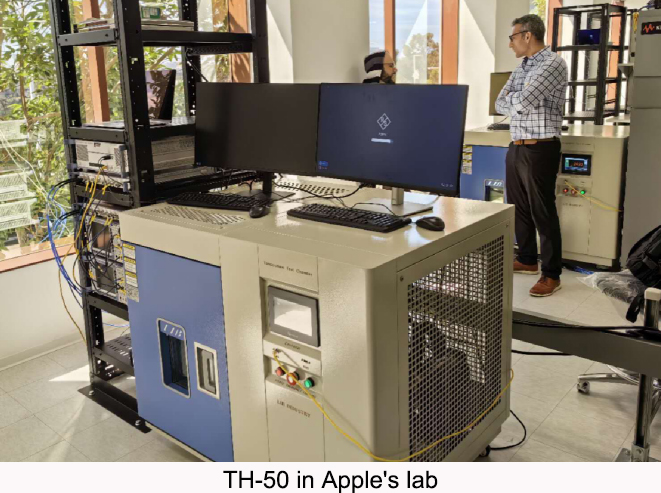

Les laboratoires utilisant les Mini Chambres Climatiques LIB pour le contrôle à réception et le criblage R&D rapportent que la vitesse de chauffage/refroidissement élevée évite que les plans de cyclage court ne deviennent un goulot d'étranglement, et que l'enregistrement de données via Ethernet accélère les comparaisons de dérive mensuelles puisque les courbes exportées ne nécessitent pas de transcription manuelle. Plusieurs clients conservent côte à côte sur l'écran tactile des profils validés de stockage au froid, de chaleur sèche et de cyclage, réduisant ainsi le temps de configuration entre les essais IEC 60068-2-1 et 60068-2-2 sur la même unité.
|
|
Chambres Climatiques Walk-In — essais d'assemblages complets ou production multi-unités après validation R&D. |
Chambres d'Essai de Poussière et de Sable — essais IP5X/IP6X pour les mêmes boîtiers contrôlés pour la température. |
Chambres d'Essai de Corrosion / Brouillard Salin— durabilité du revêtement et du boîtier en complément des données de cyclage en température. |
1. À quelle fréquence faut-il étalonner une Mini Chambre Climatique ?La plupart des laboratoires utilisent un intervalle de 6 à 12 mois. Une utilisation intensive, des audits clients, des réparations, un remplacement de capteur ou des résultats d'essai non conformes peuvent nécessiter un étalonnage plus précoce.
2. Quelle est la différence entre l'uniformité et la fluctuation de température ?L'uniformité compare les relevés à différentes positions au même instant. La fluctuation mesure l'ampleur de variation d'un même point après stabilisation.
3. Pourquoi l'enregistrement des données de la chambre est-il important ?Il enregistre la courbe d'essai réelle, ce qui aide à détecter des événements anormaux, facilite l'analyse de défaillance et fournit des preuves pour un certificat d'étalonnage ou un rapport client.
4. Quelle garantie et quel support après-vente LIB Industry fournit-elle ?LIB couvre sa Mini Chambre Climatique avec unegarantie de 36 mois (3 ans) et un service de suivi à vie, plus un guide d'installation, une assistance à la mise en service, des conseils de maintenance et une aide à la réparation.
5. LIB peut-elle construire une Mini Chambre Climatique non standard ?Oui — au-delà des configurations standard 50 L et 80 L, LIB proposeune personnalisation non standardsur sapropre ligne de production complète, avecun service tout-en-uncouvrant la consultation, la fabrication, l'installation et la formation ; chaque unité subit une inspection de performance, des contrôles fonctionnels et un étalonnage avant livraison.
6. Un étalonnage réussi à vide garantit-il des résultats exacts en charge ?Non — un certificat en chambre vide peut ne pas décrire le comportement une fois qu'un montage dense ou un ensemble de cartes sous tension est installé. Des contrôles en charge avec des capteurs aux emplacements réels des échantillons confirment l'uniformité dans les conditions d'essai réelles.
Une Mini Chambre Climatique offre sa pleine valeur lorsque la maintenance, l'étalonnage et l'enregistrement des données font partie intégrante du processus d'essai, et non une réflexion après coup. Le nettoyage quotidien, le contrôle du flux d'air, la vérification du joint de porte et l'examen des alarmes maintiennent la chambre en bon état ; l'étalonnage prouve le comportement réel de la température par des capteurs de référence, des contrôles d'uniformité et des relevés de fluctuation — transformant des vérifications de routine en preuves de qualité utilisables.
Contactez l'équipe d'ingénierie de LIB Industry àinquiry@libtestchamber.compour discuter de vos besoins en Mini Chambre Climatique ou demander une proposition technique ou un devis.
